功率分配器（DIVIDER）和 功率分離器（SPLITTER）的長相很類似，作用又都是把一路信號分為兩路，二者有啥不同？有時還真是傻傻分不清呢，其實他們基本的分別在于二者內部用于分離功率的電阻結構不同。

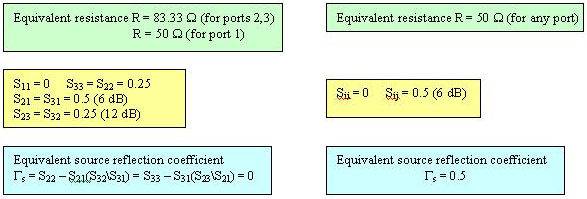

功率分離器(SPLITTER), 內置兩個50Ω電阻，只有輸入端口為50Ω，其他端口為83.3Ω,。用于在電平和比率測量中改善輸出與源的匹配，進而將測量不確定度最小化。

功率分配器（DIVIDER）,內置三個16 2/3 Ω 電阻, 各端口均為50Ω，用于將源信號分離成相等的兩份，以便進行比對測量。功率分配器可在兩個輸出端口提供良好的阻抗匹配。也可用于對兩路輸出信號進行不同性質的測量，比如：頻率和功率。功率分配器還可用于兩路信號的組合，因為這些端口都是雙向的。

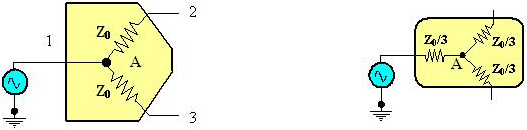

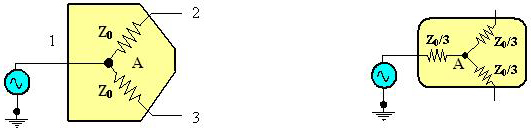

圖1   功率分離器      圖2  功率分配器

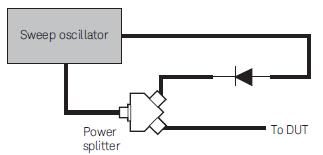

在電平和比率測量的應用中，功率會從一個支路取樣，而此時三電阻的結構會導致比較差的源匹配，進而造成校準點或參考軌跡嚴重的紋波。圖1中的點“A”保持恒定電平，可看成是一個0阻抗的源，此時輸出臂的輸出阻抗就等于輸出臂上的電阻50Ω，而如果此時使用三電阻的分配器（圖2），就會導致16 2/3 Ω 的輸出阻抗或者3:1的VSWR失配，進而導致嚴重的測量不確定性。在這種應用中，是德科技（Keysight）兩電阻結構的11667A/B/C提供50Ω 輸出阻抗，可以將不確定度最小化。

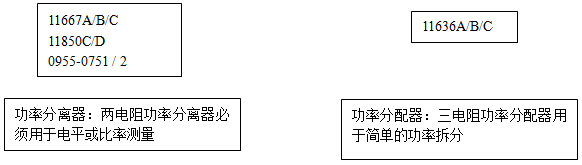

功率分離器                   功率分配器

功率分離器

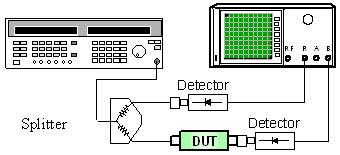

使用標量網絡分析儀進行比率測量（傳輸）

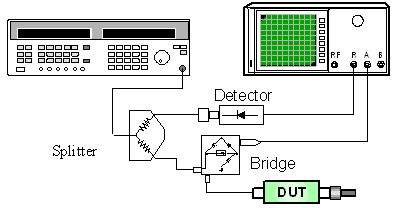

使用標量網絡分析儀進行比率測量（反射）

功率分配器

總結

功率分配器（DIVIDER）的應用，比如：

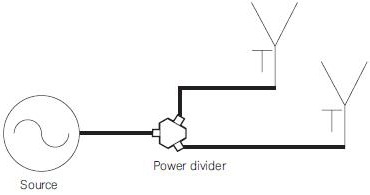

1、將低功率信號分配到兩根天線

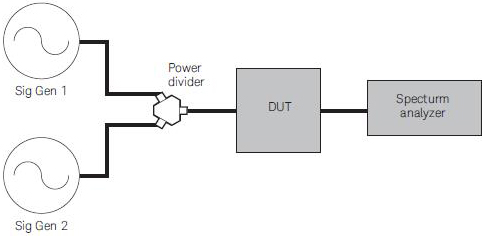

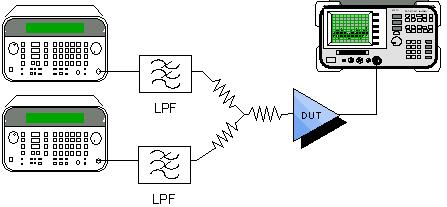

2、互調失真測試

功率分離器（SPLITTER）的應用，比如：

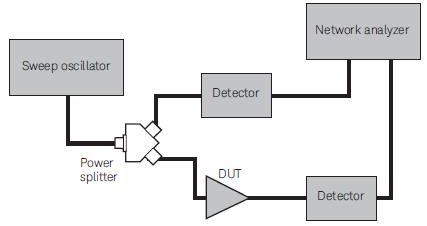

1、增益，增益壓縮測試

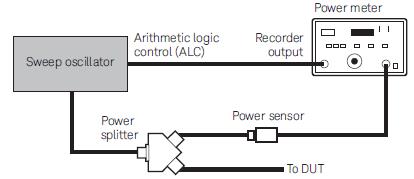

2、比率和電平測量

或者

相信通過這篇文章的介紹，你應該會對功率分配器和功率分離器有個清楚的認識了吧。

來源: Keysight
