本文介紹射頻電感器特征及其用途。

高頻電感器

說起高頻電路用電感器，顧名思義，就是用于幾十MHz到幾十GHz的高頻帶的電感。因為Q值(Quality　factor) 的要求較高，所以一般是空芯結構，主要用于手機及無線LAN等移動通信設備等高頻電路。

村田的高頻電路用電感器有繞線、積層、薄膜三種。下面，我們向大家簡單介紹一下其特點以及相關用途。

產品特點與選擇方法

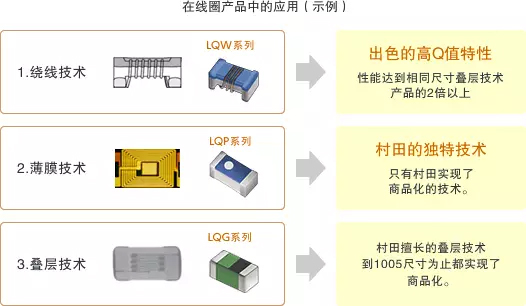

1. 三大工法技術

2. 高Q值繞線電感的技術

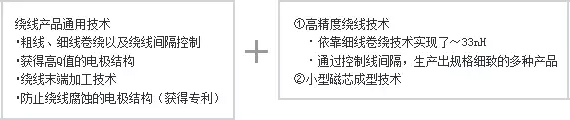

0804尺寸化的實現

高頻繞線產品的通用技術加上高精度繞線技術、小型磁芯成型技術，實現了小型化。

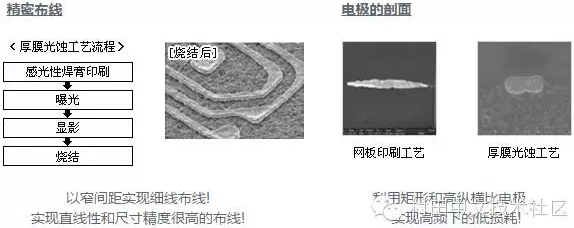

3. 薄膜型電感的技術

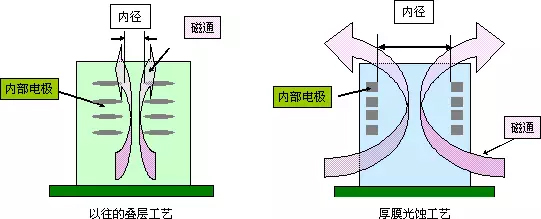

高精度疊層

依靠高疊層精度，擴大內徑，使磁通容易通過，實現高Q值特性!

各種結構的特性差異

1. 繞線結構的特點

所謂繞線構造，是在氧化鋁芯上將銅線繞成螺旋狀。

與積層、薄膜方式相比，繞線結構能夠用粗線繞制線圈，具備下列特點。

·能夠實現低直流阻抗

·Q (Quality factor) 非常高

·能夠對應大電流

利用該特點，可以在Q值要求較高的天線、PA電路中用于耦合及IF回路的共振。

村田的對應產品

LQW04AN_00/LQW15AN_00/LQW15AN_10/

LQW15AN_80/LQW18AN_00/LQW18AN_10 系列

2. 薄膜結構的特點

薄膜結構也是采用積層構造，在制作線圈上采用村田獨自的微細加工技術，是一種實現了高精度陶瓷材料的貼片電感器。

線圈的制作精度非常高，具有如下特點。

·即便是0603規格的小型貼片電感，也能夠實現高性能的電氣特性

·實現精細的感值階梯和高精度對應的產品陣容

·高Q、高SRF

因此，該電感符合移動通信設備的小型、輕量化趨勢，適用于需要偏差較小及較高Q值的RF電路的耦合及共振。

村田的對應產品

LQP03TN_02/LQP02TN_02 系列

3. 積層結構的特點

所謂積層結構，是將陶瓷材料及線圈導體層壓成一體的單片結構。與繞線結構相比，能夠實現小型化、低成本化。

雖然Q值比繞線結構要低，但L值偏差、額定電流、大小、價格等整體的平衡性較好，用途也較為廣泛。

適用于移動通信設備的RF電路的耦合、扼流以及共振等各類用途。

村田的對應產品

LQG15HN_02/LQG15HS_02/LQG18HN_00 系列

4. 由于各結構的不同，特性有所差異

Q值

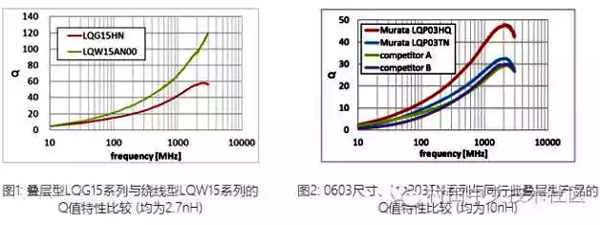

圖示高頻線圈和1005尺寸的各種結構(繞線型、疊層型) 的Q值的頻率特性。如圖1所示，繞線型的特點是Q值遠高于疊層型。

薄膜型的特點是有小型的0603尺寸、0402尺寸商品，Q值高于同行業其他公司采用的疊層法。(圖2)

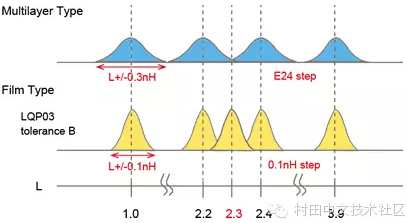

電感值的步級與偏差

高頻線圈和疊層型結構的產品與薄膜型結構的偏差和L值見下表。與疊層型產品相比，薄膜型產品在形成線圈時的位置精度較高，L值較平穩，精度較高，步級差別較小。

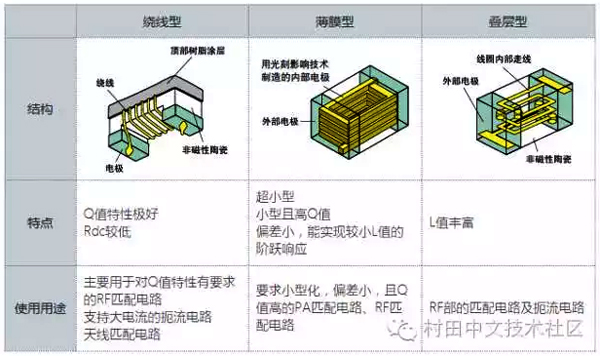

5. 總結

電感器的有效使用方法

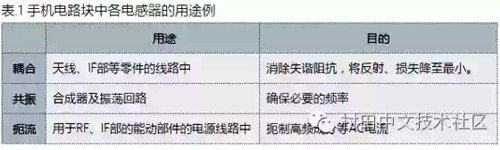

高頻線圈主要用于手機、無線LAN等高頻電路中。下面將介紹各構造高頻線圈的主要用途。

1. 繞線型

繞線型LQW系列的特點是Q值較高。由于Q值越高，濾波器帶通的衰減特性越好，所以它可使用于RF部的匹配電路上。另外，由于通過它可確保天線的收發信號靈敏度，因此也經常被用于天線的匹配電路上。其次，因其低Rdc特性，也適用于大電流流過的扼流電路中。

2. 薄膜型

薄膜型LQP系列的特點是，它利用感光法形成電極，從而可實現對線圈模型的細微加工，在實現小型化的同時具備較高的Q值特性，且L值的偏差較小，能實現較小L值的分布響應。目前，為順應小型化趨勢，正在批量生產占主流地位的0603尺寸及業內最小型化的0402尺寸的產品。可用于需要小型化，偏差小及小L值分布響應的RF部匹配電路和共振電路中。另外，也可用于注重小型化及低Rdc的扼流電路中。

3. 疊層型

疊層型構造雖有3種結構且Q值也較低，但由于其L值偏差及規格、價格等整體的平衡性較好，因此被廣泛使用于RF的匹配電路、共振電路及扼流電路中。
