一、概述：

實芯聚四氟乙烯絕緣半柔射頻電纜，具有屏蔽性好、使用頻率高、駐波比小、功率大、可靠性高等各種特點，相對于半硬電纜更柔軟，可多次重復彎折。該類電纜適用于微波、射頻設備和移動基站、延遲線和其它電子設備的信號連線。

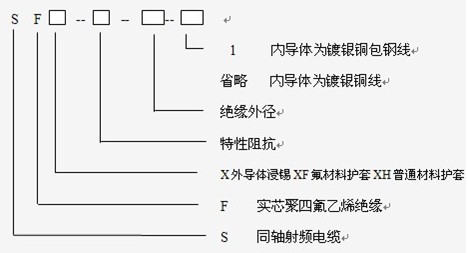

二、電纜代號及型號：

三、結構示意圖

四、使用特性：

工作溫度：55~165℃（SFX及SFXF）
-20~90℃  （SFXH）

五、結構數據及主要性能：

SFX  實芯聚四氟乙烯絕緣半柔同軸射頻電纜

型號	內導體 根數/直徑 mm	標稱 絕緣外徑 mm	標稱 電纜外徑 mm	標稱 特性阻抗 Ω	衰減常數 ≤dB/100m			試驗 電壓 kV	最小彎曲半徑 mm
					1GHz	3GHz	10GHz
SFX-50-1	SC1/0.28	0.92	1.18	50	148	268	562	2.0	4.5
SFX-50-2	SC1/0.51	1.68	2.18		80.2	120.0	287.5	5.0	6.0
SFX-50-2-1	SCT1/0.51	1.68	2.18		80.2	120.0	287.5	5.0	6.0
SFX-50-3	SC1/0.94	2.98	3.58		39.4	68.9	144.7	5.0	11
SFX-50-3-1	SCT1/0.94	2.98	3.58		39.4	68.9	144.7	5.0	11
SFX-50-5	SC1/1.63	5.30	6.0		24.6	52.5	108.3	7.5	16

注：SFX-50-5相當于RG401，SFX-50-3相當于1673,SM141,RG402，SFX-50-2相當于1671,SM086,RG405，SFX-50-1相當于SM047。

可以根據需要提供12.5、25、35、75、95等特性阻抗的半柔電纜，除阻抗不同其余參數不變。
SFXF  SFXH  實芯聚四氟乙烯絕緣帶護套半柔同軸射頻電纜

五、結構數據及主要性能（續）：

型號	內導體 根數/直徑 mm	標稱 絕緣外徑 mm	標稱 電纜外徑 mm	標稱 特性阻抗 Ω	衰減常數 ≤dB/100m			試驗 電壓 kV	最小彎曲半徑 mm
					1GHz	3GHz	10GHz
SFXF-50-1	SC1/0.28	0.92	1.55	50	124.5	187.2	378.7	2.0	5.0
SFXF-50-2	SC1/0.51	1.68	2.70		80.2	120.0	287.5	5.0	6.0
SFXF-50-2-1	SCT1/0.51	1.68	2.70		80.2	120.0	287.5	5.0	6.0
SFXF-50-3	SC1/0.94	2.98	4.20		39.4	68.9	144.7	5.0	11
SFXF-50-3-1	SCT1/0.94	2.98	4.20		39.4	68.9	144.7	5.0	11
SFXF-50-5	SC1/1.63	5.30	6.10		24.6	52.5	108.3	7.5	16
SFXH-50-1	SC1/0.28	0.92	2.00	50	124.5	187.2	378.7	2.0	5.0
SFXH-50-2	SC1/0.51	1.68	3.00		80.2	120.0	287.5	5.0	6.0
SFXH-50-2-1	SCT1/0.51	1.68	3.00		80.2	120.0	287.5	5.0	6.0
SFXH-50-3	SC1/0.94	2.98	4.50		39.4	68.9	144.7	5.0	11
SFXH-50-3-1	SCT1/0.94	2.98	4.50		39.4	68.9	144.7	5.0	11
SFXH-50-5	SC1/1.63	5.30	7.50		24.6	52.5	108.3	7.5	16

注：1.F為氟塑料護套，H為PV塑料護套。
2.可以根據需要提供12.5、25、35、75、95等特性阻抗的半柔電纜，除阻抗不同其余參數不變。
