常用連接波導及高效選型工具

2024-05-13 來源:頻優微波 字號:
在射頻和微波系統中,波導是性能最高的互連和無源部件,主要是在給定頻帶有效地傳輸射頻信號能量,且其波導的主要構造是金屬導電材料,可以處理極高功率的電平,常應用于雷達設備、衛星天線等任何需要大功率傳輸?shù)纳漕l微波系統。


連接波導主要用于傳輸和控制微波信號,負責將各個功能模塊連接在一起,形成一個完整的工作系統。在實際應用中,需要根據不同需求選擇合適的連接波導,以保證系統的性能和穩定性。

以下是幾種常見的連接波導類型:

  • 硬波導

硬波導通常為中空金屬管,由鋁、黃銅或電鍍金屬等高級別金屬制成。波導內壁做導電氧化或鍍金鍍銀等,根據結構分為以下幾種:

直波導

直波導顧名思義,直連且不改變其信號傳輸方向,長度可根據應用場景定制,范圍幾厘米到幾米不等。

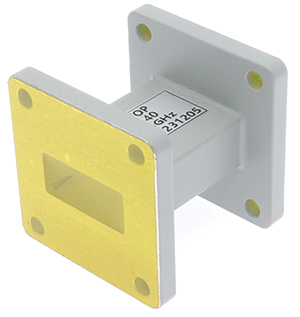

4CM直波導                                                               200CM直波導

過渡波導

過渡波導兩端口使用的是不同的波導類型,用于不同波導類型之間的轉換。

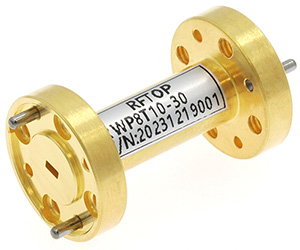

WR8轉WR10                                                      圓極化波導轉矩形波導

彎波導

彎波導可通過折彎的方式達到改變傳輸方向的作用,波導端口可根據需求選擇E平面或H平面。



              90°H面彎波導(WR284)                                              90°E面彎波導(WR284)

除90°折彎外,根據具體的需求還有各種異形彎波導,如Z型,S型等。

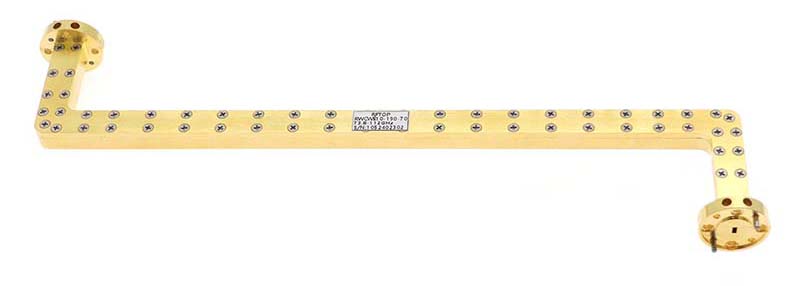

 Z型E面彎波導

其它異形彎波導

扭波導

扭波導又稱為波導扭轉接頭。其通過將兩端的寬邊和窄邊的方向扭轉來達到改變極化方向的作用,使電磁波通過它,極化方向改變,但傳播方向不變。

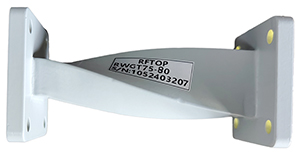

扭轉角度為90°的扭波導

  • 軟波導

與由堅硬結構的金屬管制成的硬波導不同,軟波導由折疊的緊密互鎖的金屬段構成。某些軟波導還通過將互鎖金屬段內的接縫密封焊接而進行結構加強。這些互鎖段的每一接合處均可輕微彎曲。因此在相同的結構下,軟波導的長度越長,其可彎曲的程度就越大。因此在某種程度上來說比硬波導的應用相對靈活,可解決對不準導致的各種安裝問題。

WR75無縫軟波導

  • 1/4波定長片

1/4波定長片應用于校準使用,通常包含在校準套件中。

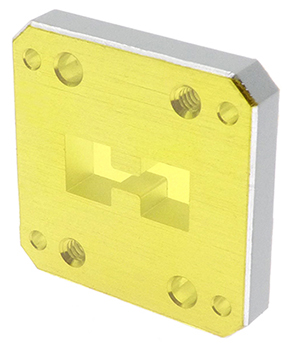

WRD650雙脊波導1/4波定長片

  • 短路片

短路片應用于校準使用,通常包含在校準套件中。

WR90波導短路片

  • 法蘭片

法蘭片主要用于彌合波導組件之間的間隙。也可定制開槽。

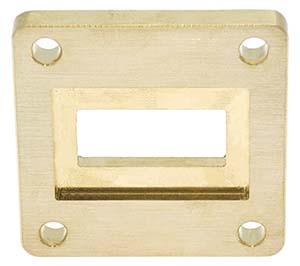

                   WR229波導法蘭片                                        WR90定制開槽(30*20*2mm)法蘭片

  • 波導旋轉關節

波導旋轉關節,與扭波導功能類似,都是在保持傳輸特性的同時,改變兩端口的極化方向,但是旋轉關節的優勢在于端口可以自由旋轉360°,以適應更靈活的應用環境。

WR137波導旋轉關節

  • 壓力窗(透波窗)

壓力窗可為波導系統提供密封和隔離的作用,防止污染物,如灰塵、水分、雜質等進入波導系統,可在苛刻環境中使用,保證波導系統的射頻性能。

近日RFTOP®(頻優微波)推出全系列常見連接波導,包括直波導、過渡波導、彎波導、軟波導、旋轉關節、1/4波定長片、短路片、定制法蘭片、真空壓力窗,覆蓋WR1.5到WR1150,WRD110到WRD840,波導品類齊全,最高頻率可達750GHz

RFTOP®(頻優微波)連接波導支持定制和來圖加工,目前已成功為數十家理工類高校、半導體測試公司定制和加工超高頻、高精度系列波導產品。

同時RFTOP推出自研的連接波導高效選型工具,可根據波導、法蘭、結構及產品應用等特點快速選型,并查詢不同長度的產品預估損耗和以往出貨產品的實測損耗、駐波等電性能指標,提供一對一PDF規格書在線下載,查詢現貨庫存及預計交期等服務。點擊此處進入在線選型工具

以上產品已在RFbuy®射頻商城(rfbuy.com)上架在線銷售。商城所有產品無最小起訂量要求,均可一件起拍,現貨產品可當天發貨。

您也可以聯系我們的銷售工程師索取更多產品資料和信息,同時支持定制特殊應用的產品。

采購下單、產品定制、技術咨詢、商務合同

識別二維碼 聯系售前工程師

服務電話:0755-88840350
咨詢郵箱:service@rfbuy.com

關于RFTOP

RFTOP®(頻優微波)是一家專注研發、銷售高品質微波毫米波器件的供應商,主要產品包括固定衰減器、同軸負載、轉接器、波導同軸轉換器和電纜組件等頻率覆蓋DC-110GHz,產品廣泛應用于無線通信、航空航天、測試測量、科研院校等領域。RFTOP投資興建的小型智能化倉儲為業界提供極速交貨服務,同時可根據用戶的不同需求提供3-15天小批量快速定制服務。
