使用CAD軟件和EDA工具設計一種2.6GHz帶寬的微帶發夾濾波器

2013-08-08 來源:微波射頻網 字號:

對于當今的無線通訊行業而言,CAD/EDA工具是無線產品設計周期必不可少的部分。這些工具實際上體現了設計工程師對設計及上市周期的關注。CAD/EDA工具只有做到準確模擬和易于使用,才能使得設計工程師們達到最好的效率。

本文討論了一種2.6GHz微帶發夾式帶通濾波器的設計,這個設計是利用Ansoft公司Serenade®設計環境中的Harmonica電路級模擬器完成的。設計結果通過Serenade的布線工具S2A,被導出到Ansoft的Ensemble(2.5維平面電磁模擬器)以及LPKF樣品板制作應用程序。這個設計實例的主要目的是把Serenade的模擬結果與Ensemble的模擬結果以及實測數據進行比較。

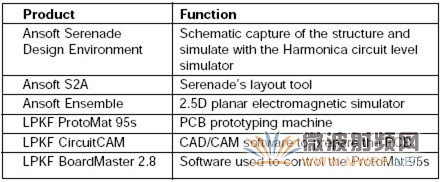

表1總結了這個設計實例中用到的所有CAD/EDA工具。注意所有的工具都在PC上使用。

1. 濾波器設計中使用的CAD/EDA工具。

濾波器設計

我們使用了一種四片式微帶發夾式濾波器結構來實現響應中心值為2.6GHz,帶寬為3dB(約為280MHz)的帶通式濾波器。最初的設計通過Serenade桌面的原理抓取器輸入(見圖1),該設計使用了Harmonica的微帶分布元件庫。

Harmonica分布庫模型包含了一種多耦合線元件(MCPL)模型,這個模型可以用來設計發夾濾波器的耦合部分。 MCPL使用了一個全波頻域算法,能夠在任意給定的頻率范圍,準確計算任意線寬,間隔和組合的多達20條的耦合線的電氣特性。在圖1所示原理圖中,MCPL元件是圖中居中的八條耦合線。

1 Serenade中的微帶發夾式濾波器的原理圖。

發夾式濾波器的轉折部分表示成子電路(“U”型符號),它包括直的傳輸線部分以及轉彎的連接部分。由于沒有為濾波器指定屏蔽區域,所有的輻射效應都應被納入考慮的范圍。HarmonicaEnsemble兩個模擬器都是這樣做的。基材選擇了Rogers TMM-4。它的相關規格祥見表2

2 Rogers TMM-4基材規格

濾波器的尺寸經過優化,以實現需要的帶通波段。由于MCPL元件能夠模擬任意的線寬和線距組合,通過優化參數,我們保留了濾波器的對稱性設計。

濾波器制作

濾波器在Harmonica中經過了再三優化之后,其拓?fù)浣Y(jié)構就可以被輸出成設計圖樣。Serenade的桌面菜單中包含了一項S2A布線工具,打開它之后,它會自動根據之前的原理圖生成設計圖。

2 Serenade圖案設計軟件生成的設計圖.

隨后,利用S2A,我們可以生成一個DXF文件。這個文件被導入到LPKF CircuitCAM中,經過簡單處理之后,生成雕刻機應用軟件LPKF BoardMaster能夠識別的加工文件。CircuitCAM是用來在導線間生成絕緣溝道,同時對設計圖進行檢查和編輯的工具。圖3展示了CircuitCAM的處理結果。最終的設計圖樣被輸入到LPKF ProtoMat 95s系統中(圖4),準備加工。

3 LPKFCircuitCAM程序生成的切割軌跡

除了能輸出DXF文件,S2A還能輸出一個Ansoft 中性文件集(ANFS),用來在Ensemble中產生一個濾波器設計工程。圖5顯示了一個假色的抓圖,該圖表示在2.6GHz時,該濾波器的射頻電流強度在Ensemble中的模擬結果。

4 LPKF ProtoMat® 95直接從CAD數據雕刻電路板。

濾波器測量

濾波器制作完成后,SMA連接器被焊接到它上面。圖六表示在最終測量中使用的濾波器樣品。我們利用HP 8510B網絡分析儀測量了濾波器的插損和回?fù)p。Serenade能夠通過GPIB/HPIB接口,從各種各樣的網絡分析儀直接下載和保存S參數。

5 Ensemble中的濾波器模型。

數據比較

6 表示插損和回?fù)p的實測數據與HarmmonicaEnsemble模擬結果的比較。對于一個一次通過的樣品來說,這樣的結果可以說符合得非常好了。表3總結了三個數據集相應的3dB點,帶寬以及中心頻率的值。

6 濾波器樣品照片。

3 總結了三個數據集中的濾波器的頻率特性。我們注意到,中心頻率值都在2.600GHz±1%以內。

總結

本文討論了一個2.6GHz微帶發夾式濾波器的設計以及驗證。使用兩種同樣來自Ansoft公司的模擬器對設計進行了模擬計算。一種是Serenade設計環境中的Harmonica模擬器;另一種是Ensemble 2.5D 電磁模擬器。我們把來自這兩種模擬器的模擬值與樣品的實測值進行了比較。設計圖由S2A布線工具生成,并被導出成DXF文件;LPKF公司的CircuitCAM對DXF文件進行編輯和處理后,將最終加工文件導出到LPKF BoardMasterProtomat 95s系統根據該文件自動完成樣品的加工。插損和回?fù)p的兩個模擬結果和實測結果都進行了比較,彼此有很好的符合度。

作者:Luigi Greco, Ansoft Corporation 和 Stephan Schmidt, LPKF Laser and Electronics

致謝

在本文完成過程中,作者得到了Michael Ford (LPKF), Gregg Albrecht (Motorola), Aron Kain and Rao Gudimetla (Ansoft)等人的協助,特此感謝。
