電磁兼容EMC，離不開測試，不管是輻射騷擾測試還是抗輻射騷擾度測試，除了EMI接收機，信號源，功率放大器等儀器之外，都要用到天線。

天線，既可以用來發射信號又可以用來接收信號，是可逆的，具有互易性，可以看作是一種換能器，是電路與空間的界面器件。用來發射信號時將信號源產生的高頻電信號轉換成空間的電磁波沿一定的方向發射出去；用來接收信號時，將空間的電磁波轉換成電信號通過電纜傳送到接收機。

天線的主要參數包括：頻率范圍，增益，天線系數，方向圖，功率，阻抗，電壓駐波比等。

在EMC測試中，根據不同的EMC標準，比如輻射騷擾的通用標準IEC61000-6-3（居住和商用環境），IEC61000-6-4（工業環境），規定了要進行不同頻段的輻射騷擾測試和抗輻射騷擾度測試。具體到不同產品標準，比如：

· 針對電氣照明設備的無線電干擾測試IEC/CISPR15，EN55015，GB17743規定了要進行9KHz 到300MHz的輻射騷擾測試；針對電氣照明設備的無線電抗干擾度測試IEC61547，EN61547，GB18595規定了要進行80MHz 到1000MHz的輻射抗騷擾度測試；

· 針對家用電器的無線電干擾測試IEC/CISPR14-1，EN55014-1，GB4343.1規定了要進行30MHz 到300MHz的輻射騷擾測試；針對家用電器的無線電抗干擾度測試IEC/CISPR14-2，EN55014-2，GB4343.2規定了要進行80MHz 到1000MHz的輻射抗騷擾度測試；

· 針對ITE信息技術設備的無線電干擾測試IEC/CISPR22，EN55022，GB9254規定了要進行30MHz 到1000MHz的輻射騷擾測試。基礎標準GB/T6113.203-2008 規定了對于1GHz到6GHz的測量限值；針對ITE信息技術設備的無線電抗干擾度測試IEC/CISPR24，EN55024，GB/T17618規定了要進行80MHz 到1000MHz的輻射抗騷擾度測試；

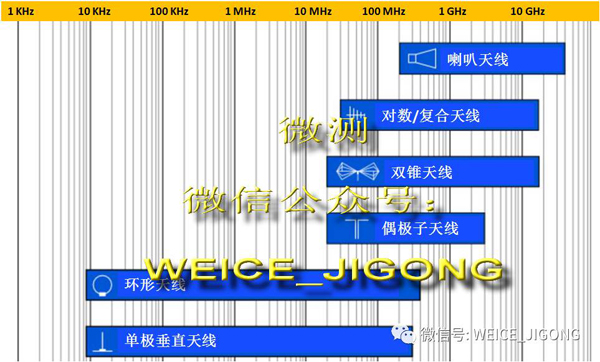

不同產品標準規定了要進行不同頻段的測試，也會用到不同類型的天線，為了便于選擇，把常用天線類別和覆蓋的頻率范圍歸納了一下，如圖1所示。

圖1、EMC測試天線選型圖

單極垂直天線

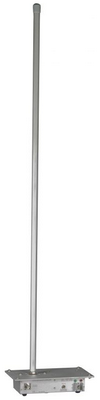

如圖2所示，這款天線覆蓋的頻率范圍9KHz到30MHz, 高度是1米，天線系數是+10 dB/m+-1.5 dB；最大測量場強: 1 V/m。帶有放大器，屬于有源單極垂直天線，主要用于9KHz 到30MHz的電場分量的測量。

圖2、單極垂直天線

環形天線

如圖3所示，這款天線覆蓋的頻率范圍也是9KHz到30MHz, 內環直徑: 600 mm，天線系數是20 dB（典型值）；最大測量場強: >137 dBμV/m (7 V/m)。帶有放大器，主要用于9KHz 到30MHz的磁場分量的測量。

圖3、HLA 6120環形天線

偶極子天線

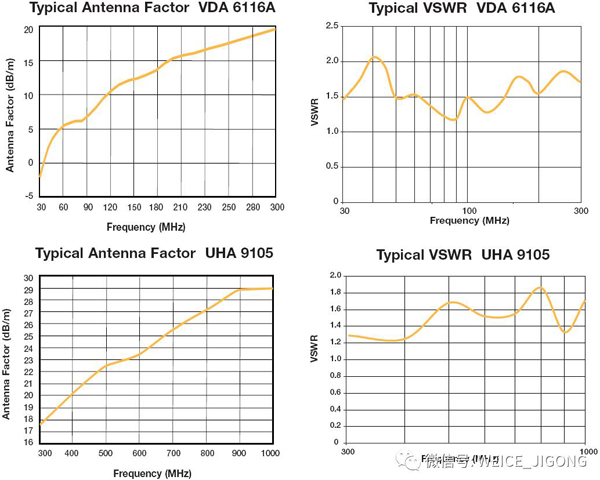

如圖4所示，根據可拉伸的長度不同，這兩款天線覆蓋的頻率范圍分別為從30MHz到300MHz和從300MHz到1GHz。這種天線的長度對應工作頻率的半波長，所以在測量中根據不同頻率需要調制長度。由于固定頻率的半波偶極子天線能提供更好的性能，所以經常會用于天線的校準和場地衰減的測量。

圖4、VDA 6116A/UHA9105調諧偶極子天線

雙錐天線

如圖5所示，這款天線覆蓋的頻率范圍從30MHz到300MHz, 具體參數的頻響曲線如圖6所示。適用于CISPR/EN, FCC和MIL-STD等標準的測試。

圖5、VBA 6106A雙錐天線

圖6、VBA 6106A參數頻響曲線

如圖7所示，這款緊湊式雙錐天線覆蓋的頻率范圍從200 MHz到1 GHz，屬于偶極磁場強度測量天線，天線系數典型值: 20 dB/m ~ 32 dB/m；增益典型值: -3.5 dB ~ +1.5 dB；VSWR典型值: ≤2.0 (350 MHz~1000 MHz).

圖7、DPA 4000A雙錐天線

如圖8所示，這款緊湊式雙錐天線覆蓋的頻率范圍從800 MHz到2.8GHz，屬于偶極磁場強度測量天線，天線系數典型值: 30 dB/m ~ 38 dB/m；增益典型值: -2.0 dB ~ +1.5 dB；VSWR典型值: ≤2.5 (1GHz~2.5GHz).

圖8、DPA 3000雙錐天線

對數天線

如圖9所示，這兩款天線覆蓋的頻率范圍分別為從300MHz～1 GHz和從200MHz～1 GHz。典型增益: 4 dB；阻抗: 50 Ω；最大持續功率: 300 W ，天線的方向圖如圖10所示。適用于CISPR/IEC/EN, FCC, MIL-STD等標準的測試。

圖9、UPA6108/6109對數周期天線

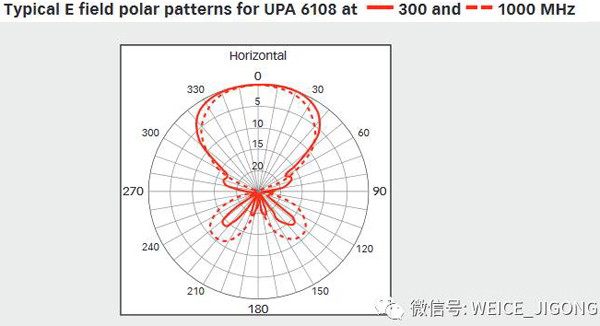

圖10、UPA6108的方向圖

復合天線

如圖11所示，這款天線覆蓋的頻率范圍從30MHz～2 GHz。典型增益: 6 dB；阻抗: 50 Ω；VSWR: 1.5：1；最大持續功率: 200 W ；天線因數(典型值)：30 MHz: 20 dB/m；60 MHz: 8 dB/m；300 MHz: 14 dB/m；500 MHz: 18 dB/m；1000 MHz: 24 dB/m；2000 MHz: 30 dB/m。

圖11、UPA6192 復合寬帶天線

如圖12所示，這款天線覆蓋的頻率范圍從26MHz～3 GHz。典型增益: 6 dB (200 MHz ~ 3 GHz) / 8 dB (700 MHz ~2.5 GHz)；阻抗: 50 Ω；VSWR: 最大2：1；最大持續功率: 600 W 。

圖12、CBL 6144 復合寬帶天線

喇叭天線

如圖13所示，這款天線覆蓋的頻率范圍從1GHz～18 GHz。典型增益:4~15 dBi；阻抗: 50 Ω；VSWR: 最大2.5：1；最大持續功率: 200 W 。

圖13、BHA 9118喇叭天線

天線通常需要安裝在三腳架或者天線桅桿上，便于升降和調節方向。為了減小對射頻信號的反射和影響，這些三腳架或者天線桅桿通常會采用非金屬材料。圖14所示為BTP6020A三腳架，采用玻璃纖維材料，它可承載最高達50公斤。圖15為一款天線桅桿。

圖14、BTP6020A天線三腳架

圖15、CAM6330A天線桅桿

除了手動的在EMC實驗室里還會用到可自動控制升降裝置。針對EMC測試的各種類型的天線產品還有很多，這里只是針對每種類型的天線列出了一些具體實物便于理解和選型。

電磁兼容EMC測試還會用到許多測試儀器，測試附件，包括使用方法，以后有時間會陸續介紹。
