“數字油田”已成為當前石油行業炙手可熱的關鍵詞，國內外石油行業掀起了數字油田研究的熱浪。“數字石油”即油田企業在搭建了統一的信息系統平臺的基礎上，實現生產經營管理的全面數字化。美國石油開采巨頭Newfield也采用Strix的Mesh產品來搭建自己的無線Mesh網狀網絡，實現其數字化;Newfield部署于美國多個州,大約5000個油氣井,其Mesh網絡一個用于PLC/SCADA數據實時通信，一個用于工程和其他操作，需要高帶寬無線網絡，還得用于視頻監控、VOIP和互聯網接入。

　　Strix Systems公司的無線Mesh(網狀網格)網絡系統，是多模塊多載頻的無線Mesh網狀網系統。使用Strix DMATM動態Mesh技術，OWS交付了多模塊、多射頻技術和多信道能力，采用先進的算法實現多跳高吞吐量。為互聯和終端接入提供無線鏈路，在大范圍內無線覆蓋企業生產設施和場所，因而很適合石油行業跨越一定范圍區域條件下的無線組網。

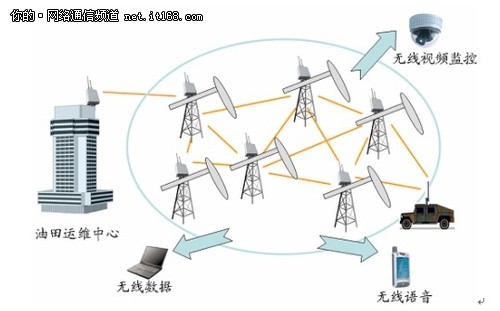

　　Strix Mesh系統構建的mesh網絡去掉了節點之間布線的需求，但仍具有分布式網絡所提供的冗余機制和重新路由功能。在油田行業，Strix Mesh節點可分為固定節點和移動節點基本組成如下圖所示：

　　

　　油田地理位置具有特殊的環境，并且受到客觀條件的限制，因而實現油田內部的通信首要問題就是要克服地理環境所帶來的限制，無線網絡技術可免除架設電纜光纜線的工程，不需要任何的線纜工程，即可構建一個完全無線化的、高覆蓋率的網絡系統，可以輕松實現油田與油田，油田與總部之間的點對點聯系，同時在同一油田，無線網絡連接可提供從鉆井臺到壓縮機房的數據鏈路以便顯示和輸入由鉆井獲取的重要數據。

　　 多模多頻Mesh，為油氣井遠程規模組網提供高密度的連接網絡

　　

　　Strix的Mesh設備支持多模塊設計，最高配置3塊射頻板卡，6個模塊;支持配合不同類型的天線-全向天線、板狀天線、扇區天線和拋物面天線等實現無線Mesh網狀網設備互聯和網絡覆蓋，都可以通過選擇相應的外接天線和調整天線垂直角度，以實現最大化的組網靈活度和多層次的組網。

　　實時傳輸SCADA數據

　　Strix的Mesh設備自組網功能提供了自動組網、自動配置、自動修復和自動性能調整功能，提升了系統整體性能和可用性。OWS架構是802.11技術成為全雙工技術，有效地轉發網絡流量并且使用不同的RF頻段分別用于Mesh網絡互連和無線用戶覆蓋。RF信道動態選擇技術令無線網絡更具彈性，降低了標準Mesh網絡的干擾的影響。以上技術的緊密整合，使系統更好地交付多跳后的高性能，支持實時的語音、視頻和數據應用。

　　替代了造價高昂的光纖網絡、傳統的低帶寬電臺技術，降低了部署成本和運營成本

　　

　　Strix多扇區的支持方便提供網絡整體性能，光纖點位置使用多扇區組網技術(3扇區、6扇區等)，充分的將光纖點的帶寬資源注入到無線Mesh網狀網絡。OWS經濟高效的可擴展能力降低了有線網絡光纖落地?cái)?shù)量，極大地降低了光纖部署成本以及運行成本和總體擁用成本。

　　集中管理、監控和遠程配置

　　Strix無線Mesh設備由NSx管理板卡管理，以節點數量計算所占用管理板卡管理能力，多塊管理板卡可疊加管理能力，管理板卡內置的Manager/One管理系統，可實現以下功能：

　　· 多塊管理板卡分布式管理，單一界面集中管控
　　· 對整個網絡內的所有網管型設備統一管理
　　· 統一配置、批量配置、集中監控
　　· 遠程配置、批量固件升級
　　· 對新加入網絡的網管型設備進行認證，確保網絡安全
　　· 高可靠、高冗余、靈活的多用途網絡系統

　　利用Strix 設備的智能頻點掃描和多頻點規劃能力，避免無線Mesh網絡系統內的干擾問題;配合扇區和定向天線，減少M(fèi)esh中繼鏈路和無線回傳點處受到外界干擾的機會

　　網絡自愈和自動性能調整

　　采用Layer 2 Mesh技術組網，分布式智能快速建立Mesh拓?fù)浜褪諗烤W(wǎng)絡

　　每基站均根據信號強度、鏈路質量、跳數、性能、時延等多種參數的加權平均值建立具有多個Mesh鏈路的路徑表，根據網絡可達性和鏈路指標進行自愈和自動鏈路性能調整，網絡自愈或者M(jìn)esh鏈路切換不會造成用戶業務中斷，不需要手工參與對用戶透明。更多關于Strix Systems的信息，請?jiān)L問www.strixsystems.com.cn
