本文介紹了LMH2120主要特性，方框圖，發送功率控制系統框圖，應用電路以及LMH2120 *估板電路圖和LMH2120 *估板材清單。

NS 公司的LMH2120是6GHz線性RMS功率檢測器，動態范圍40dB，工作頻率從50 MHz到6 GHz，一致性優于±0.5 dB，對溫度不敏感，工作電壓2.7V-5.0V,主要用在多模式多頻段功率控制如GSM/EDGE，CDMA/CDMA2000，WCDMA，OFDMA和LTE，基礎設備的RF功率控制。

LMH2120主要特性：

■ Linear root mean square response

■ 40 dB linear-in-V POWER detection range

■ Multi-band operation from 50 MHz to 6 GHz

■ Lin conformance better than ±0.5 dB

■ Highly temperature insensitive

■ Modulation independent response

■ Minimal Slope and Intercept variation

■ Shutdown functionality

■ Wide supply range from 2.7V to 5V

■ Tiny 6-bump micro SMD package

LMH2120應用：

■ Multi Mode, Multi band RF POWER control

— GSM/EDGE

— CDMA/CDMA2000

— W-CDMA

— OFDMA

— LTE

■ Infrastructure RF POWER Control

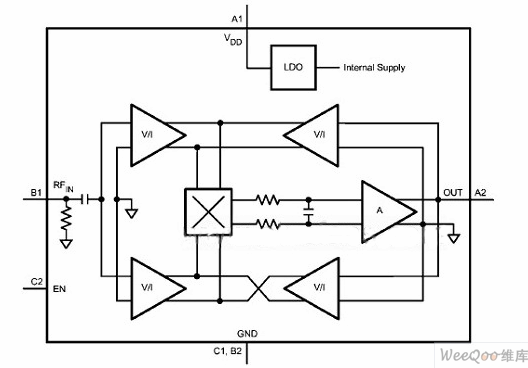

圖1LMH2120方框圖

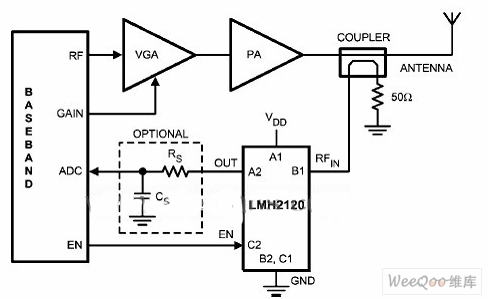

圖2LMH2120發送功率控制系統框圖

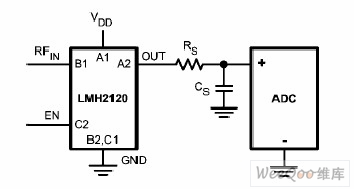

圖3LMH2120降低剩余波紋的低通濾波器
