電路功能與優勢

    該電路是低噪聲微波小數N分頻PLL的完整實現方案，以 ADF4156 作為核心的小數N分頻PLL器件。使用 ADF5001 外部預分頻器將PLL頻率范圍擴展至18 GHz。采用具有適當偏置和濾波的超低噪聲 OP184 運算放大器驅動微波VCO，在12 GHz下可實現完全低噪聲PLL，經測量積分相位噪聲為0.35 ps rms。該功能通常用于產生本振頻率(LO)，適用于微波點對點系統、測試與測量設備、汽車?yán)走_(dá)等應用和軍事應用。

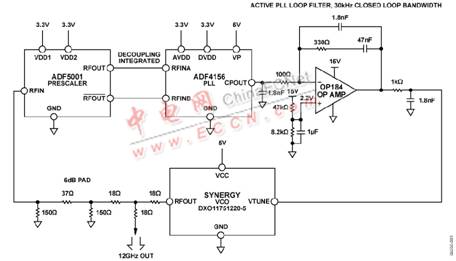

圖1. 低噪聲微波小數N分頻PLL（簡化示意圖：未顯示去耦和所有連接）

電路描述

    圖1顯示的是電路的框圖。該電路選擇了Synergy Microwave 公司的12 GHz VCO DXO11751220-5 ，當然，只要環路濾波器經過適當重新設計，4 GHz至18 GHz范圍內的任何VCO都可使用。與大多數微波VCO一樣，Synergy VCO具有0.5 V至15 V的寬輸入調諧范圍，這要求在低電壓ADF4156電荷泵（最大輸出為5.5 V）與VCO輸入間采用有源PLL環路濾波器。OP184由于噪聲性能佳，且具有軌到軌輸入/輸出，被選為該有源環路濾波器的運算放大器。運算放大器輸出噪聲將饋通至RF輸出，并通過有源濾波器響應整形，因此噪聲低。軌到軌輸入操作也是PLL有源濾波器的重要考慮因素，因為可使用單運算放大器電源。這是因為電荷泵輸出(CPOUT)在上電時將以0 V啟動，對不具有軌到軌輸入電壓范圍的運算放大器可能造成問題。這也使得運算放大器的同相輸入可偏置到高于地電壓，且對電阻不匹配或溫度變化引起的任何偏置電壓變化內置余量。建議將偏置電平大約設置為電荷泵電源(VP)的一半，既滿足輸入電壓范圍要求又留有充足余量，并獲得最佳的電荷泵雜散性能。本電路筆記采用VP = 5 V進行測量，運算放大器共模偏置電壓= 2.2 V。為了將基準噪聲饋通降至最小，在同相運算放大器輸入引腳附近放置1μF的大去耦電容，如圖1所示。該電容和47 kΩ的電阻形成截止頻率低于10 Hz的RC濾波器。

環路濾波器設計

    該電路選擇的是前置濾波的反相拓?fù)浣Y(jié)構。建議采用前置濾波，從而避免來自電荷泵的極短電流脈沖過驅放大器——這可能會限制輸入電壓的壓擺率。使用反相拓?fù)浣Y(jié)構時，必須確保PLL IC允許PFD極性反轉，從而抵消運算放大器的反相，以正確的極性驅動VCO。ADF4156 PLL便具有這一PD極性選項。

設置和測量

    表1給出了該電路的設置，圖2中顯示的是測量結果與ADIsimPLL預測仿真性能的對比，可以看出結果非常吻合。測量的積分相位噪聲為0.35 ps rms。測量設置如圖3所示。

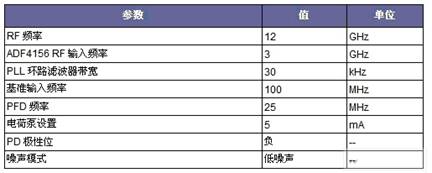

表1. 測試測量設置

    該電路或任何高速電路的性能都高度依賴于適當?shù)腜CB布局，包括但不限于電源旁路、受控阻抗線路（如需要）、元件布局、信號布線以及電源層和接地層。

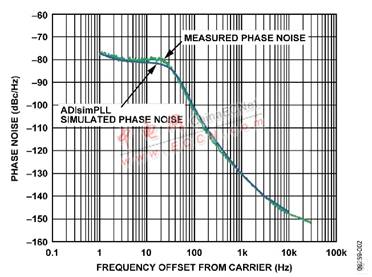

圖2. 12 GHz PLL的測量性能與仿真相位噪聲性能對比

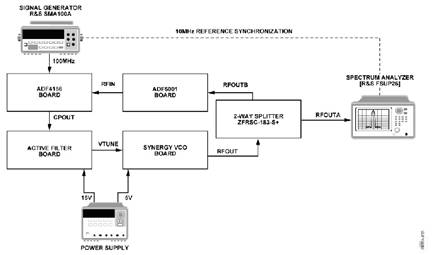

圖3. 測量電路

常見變化

    ADIsimPLL內有幾種采用反相或同相運算放大器配置的有源環路濾波器拓?fù)浣Y(jié)構。可在ADIsimPLL分析相位噪聲的取舍。反向拓?fù)浣Y(jié)構可讓輸出電壓低至運算放大器最小輸出電壓，對OP184而言可低至125 mV。相比之下，同相拓?fù)浣Y(jié)構的輸出電壓僅限于最小電荷泵電壓(0.5 V)與同相增益之積。
