當前無線遙控門禁系統（RKE）已經逐漸廣泛被市場接受，其主要原因一個是便捷性，另外就是安全性。

目前市場上流行的第一代RKE多數采用單向通訊，而下一代RKE系統將提供雙向通訊功能。在雙向RKE系統中，鑰匙做為遙控及數據顯示端由車主隨身攜帶。車 身上的裝置可以在接收到鎖車指令后反饋鎖車狀態給鑰匙端，確認車門已鎖。同時還可以反饋油量以及胎壓狀態，提示車主加油或者給輪胎充氣。雙向RKE系統將 極大的提高其便捷性以及安全性。

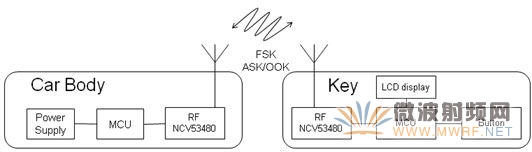

雙向RKE的系統架構如下圖所示：

針對這種雙向的RKE應用，安森美推出了一款雙向RF收發器——NCV53480。其最大的優勢是單芯片高頻收發， Rx與Tx可以直接共用同一個阻抗匹配網絡和天線。并且可以通過sniff模式實現高頻遠端喚醒，同時又有較低的待機功耗。從而降低系統設計的復雜度和成本，實現更加簡約的雙向RKE系統。

功能及主要參數：

NCV53480是一款低功耗FSK/ASK/OOK射頻收發器， 可以工作在ISM頻帶260MHz到470MHz范圍。通訊速度可以支持1k~60kbps, 采用低中頻架構，鏡像抑制比可達40dB。中頻濾波器完全集成在芯片內部，并且提供100kHz, 200kHz, 300kHz三種帶寬選擇。發射功率從-20dBm~10dBm可編程控制。接收靈敏度FSK模式可以達到-109dBm, OOK可以達到-118dBm。片上數字控制電路可以將IC配置為3通道周期輪詢模式。

另外，在sniff模式下供2種待機喚醒模式，即：能量喚醒（Wake-On-Energy）模式以及代碼喚醒（Wake-On-Pattern）模式。低功耗睡眠狀態下，靜態電流只有不到1μA(微安) 。

1． Sniff模式：

NCV53480可以通過sniff-mode實現高頻RF喚醒，并且接收端保持低靜態功耗。 睡眠模式下靜態功耗小于1μA~!

Sniff-mode 得益于ON的一項叫做Quick?Start Oscillator的知識產權。

Quick-Start Oscillator (QSO)

為了節省能量并且避免晶振起振的不確定時間，在NCV53480中使用了安森美的QSO技術。QSO是一個基于外部晶振而調教出的內部振蕩器。

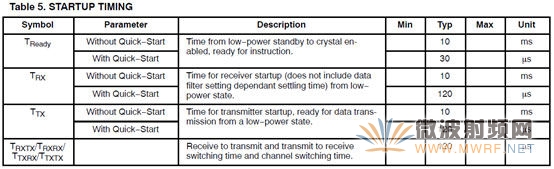

QSO可以驅動晶振在晶振電感中快速建立足夠的能量，從而可以將啟動時間從ms級提升至us級。進而使得IC能夠快速響應和判斷射頻信號。

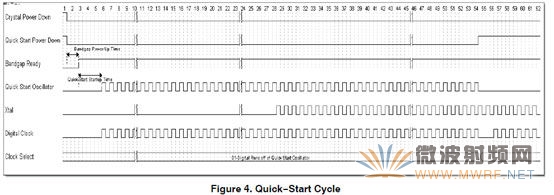

下面的時序圖描述了QSO的具體工作時序：

應用QSO技術，NCV53480設計了2種sniff模式來實現低靜態功耗：

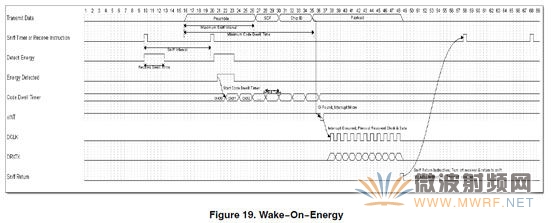

（1）Wake on Energy 模式

NCV53480 可以設定一個sniff interval值，確定每隔多長時間自動檢測一次是否接收到RF能量。如果沒有則返回到睡眠模式，如果有RF能量則開始檢測SOF（start of frame）, 檢測到SOF后，檢測Chip ID, 當Chip ID也檢測到之后會產生一個Xint 中斷信號喚醒外部MCU接收數據包，或者從接收Buffer中讀取數據包。數據包接收完成后，MCU通過I2C總線使NCV53480再次進入Sniff模式，然后MCU自己再進入深度睡眠。如此循環。

（2）Wake on Pattern 模式

NCV53480 可以設定一個sniff interval值，確定每隔多長時間自動檢測一次是否接收到wake up pattern。如果沒有則返回到睡眠模式，如果接收到wake up pattern則開始檢測Chip ID, 當Chip ID也檢測到之后會產生一個Xint 中斷信號喚醒外部MCU接收數據包，或者從接收Buffer中讀取數據包。數據包接收完成后，MCU通過I2C總線發送指令使NCV53480再次進入 Sniff模式，然后MCU自己再進入深度睡眠。如此循環。

在實際應用中， NCV53480在Sniff模式下實現自己輪詢，從而解放MCU，使MCU以及其他部件進入深度睡眠狀態，降低系統待機功耗。當NCV53480接收到高頻喚醒信號后，發送中斷信號給MCU，從而喚醒整個系統。

待機過程中只有NCV53480需要活動，所以其在Sniff 模式下待機功耗的評估就顯得非常重要。我們以Wake On Pattern 模式為例詳細說明一下。

在Wake On Pattern模式中評估NCV53480功耗的幾個重要參數如下：

●Sniff interval time (Tsi) ---既每Tsi秒查詢一次是否有Wake Pattern。

●在Sniff interval 時間內大部分時間都處于睡眠狀態。除掉Receive Dwell time 以及Code Dwell time。

●Receive Dwell time (Trd) ---每次Sniff后用Trd的時間來檢測是否有wake pattern，這段時間屬于基本接收狀態。

●Code Dwell time (Tcd) ---每次確定有wake pattern后用Tcd時間來確認Chip ID是否正確，這段時間屬于基本接收狀態

●Wake Pattern誤判斷概率 (Pm)---待機狀態下由于應用環境中的同頻噪聲導致Wake Pattern誤判斷而進入Code Dwell time.

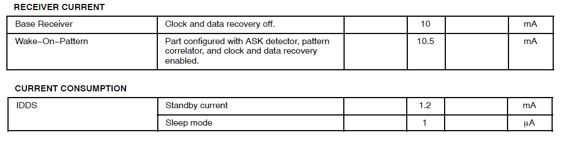

基本接收狀態下電流Ir為10mA, 睡眠狀態下電流Is最大為1μA.

這樣在待機狀態下NCV53480的平均電流為：

I_ave=(T_si*I_s+T_rd*I_r+T_cd*I_r*P_m)/T_si (方程式1)

舉個例子：

當通訊速率設置為8kbps, 既0.125ms/bit;

每隔10秒（最大25.6秒）輪詢一次，(T_si) =10s ；

每次用10ms的時間搜索16位（最大16位）的wake pattern, (T_rd)=10ms；

搜索到wake pattern后用3ms的時間搜索16位（最大16位）的Chip ID, (T_cd)=3ms。

Wake Pattern誤判斷概率為0.1%, (Pm)=0.1%

根據方程1：I_ave=(T_si*I_s+T_rd*I_r+T_cd*I_r*P_m)/T_si =10.1μA。

這樣整個系統就可以實現一個非常低功耗的待機模式。 既使用250mAh的電池也可以待機2年以上。

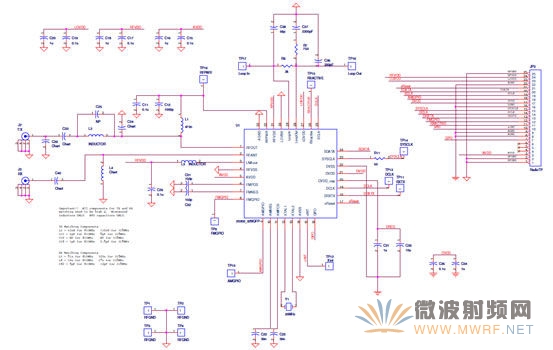

2． NCV53480的應用電路

在參考電路中我們給出了315MHz以及433MHz的阻抗匹配電路，匹配為50歐的特征阻抗。

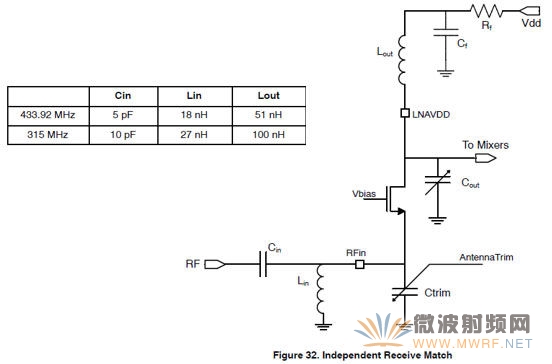

（1）Rx阻抗匹配：

其中需要注意的是Rf與Cf, 這個濾波電路是可以省略的，只有當Vdd上有噪聲需要濾波的時候才需要加上，并根據噪聲的頻率相應調整RC電路的參數。但要保證Rf小于100歐，或者用一個電感替代。

在我們的參考電路中只用了Cf=100nF的電容作為濾波。

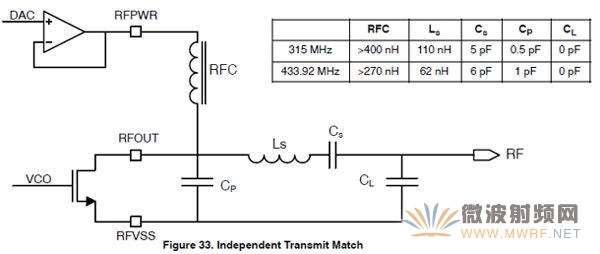

（2）Tx阻抗匹配：

（3）Rx/Tx共接阻抗匹配

在 實際應用中，為了節省空間及成本，簡化電路，往往需要Rx/Tx共用同一個天線。有些RF IC需要外加一個RF switch來切換Rx與Tx的匹配電路。而NCV53480可以直接將RFin 與RFout接在一個網絡上。匹配電路可以直接采用Tx的阻抗匹配電路。其輸出功率僅有少量損失。

安森美半導體NCV53480的雙向通訊能力為下一代RKE產品的開發提供了功能保障。其sniff mode模式，以及卓越的低功耗性能和QSO技術為實現高頻待機喚醒又保持較長的電池壽命提供了可能。Rx/Tx自動切換電路節省了外部 RFswitch。從而可以實現更加簡約的雙向RKE的系統。
