5G毫米波技術擁有比4G更大的帶寬，提供更高的傳輸速率與容量，但卻有著傳輸容易衰減的挑戰，故須透過相位數組的方式予以解決，而實現相位數組技術，相控整合芯片扮演重要角色。

隨著高數據傳輸應用的爆炸性成長，為了應付越來越多的數據吞吐量和無線網絡應用需求，第五代移動通信(5G)應運而生。5G頻譜主要分為sub-6GHz和毫米波頻段，其中毫米波頻段最大的優點是具有比sub-6GHz數倍的帶寬，但需克服毫米波信號在空氣中傳遞損耗大的問題，而相位數組是目前最被接受的解決方案，它是藉由將多路信號聚焦于空間中一特定方位，形成指向性的波束來增加信號傳遞的距離。在此相位數組前端系統中，最為關鍵之零組件即是相控電路。

雙極化毫米波相位數組

相位數組在毫米波通信上之使用，主因?yàn)榭朔撩撞ㄓ诳臻g中傳播高損耗之問題。多路多天線同頻同時發射相同信號，藉由在不同路之相同信號加上權重(Weighting)，在空間中之特定方位同相(In-phase)相加，產生建設性干涉，使能量形成指向性波束，增加傳輸端的等效全向輻射功率(Equivalent Isotropically Radiated Power, EIRP)與接收端的信噪比(Signal to Noise Ratio, SNR)，進而延長信號傳遞的距離。

考慮架構的復雜程度與成本，目前應用于毫米波之相位數組，在射頻調整相位與振幅權重為大宗，即為射頻波束成形(Radio Frequency Beamforming)^[1]。透過射頻前端模擬電路的實現，可進行相位與振幅權重之調整，產生波束成形之效果。若要執行彈性較高的波束成形，每一數組之天線單元須包含功率放大器、低噪聲放大器、收發切換開關、相移器與衰減器/可變?cè)鲆娣糯笃鞯饶M控制電路，且天線單元之間間距需小于特定操作頻率之波長。而天線單元之決定，取決于系統欲掃描之視角，如圖1所示。為避免相位數組進行波束掃描時，在非主波束方位產生不必要之光柵旁波瓣(Grating Lobe)，造成波束能量不集中與干擾等問題，一般天線單元之間的間距會限制小于或等于半波長。

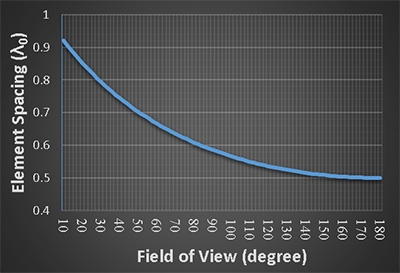

圖1、相位數組掃描視角與天線單元間距之關系圖

由上述可想而知，在毫米波波長小與每一天線單元包含多電路之情況下，整合會是一大難題。此時，相控電路采用集成電路設計整合較為最佳解決方案，藉由整合多路前端相控電路，支持?jǐn)?shù)個天線單元，同時整合相關數字電路，由于部分?jǐn)?shù)字電路與周邊電路皆可共享，簡化數字控制接口，亦可減少所需芯片面積。

另外，毫米波與sub-6GHz最大的不同在于損耗增加，這也使得原在sub-6GHz高秩(High Rank)的情況，在毫米波不易存在。在sub-6GHz可輕易達到4×4多重輸入多重輸出(Multi-input Multi-output, MIMO)，甚至8×8 MIMO，于毫米波中將不易做到。因此，在毫米波低秩的情形下，要增加信道容量，使用極化分集(Polarization Dversity)方式，透過雙極化天線同時收或送兩正交的信號(正交信號其相關度低)，可達到2×2 MIMO單一客戶端趨近2倍數吞吐量。射頻前端系統整合為節省面積，天線單元采用雙極化之設計，同一數組天線可同時支持兩極化之輸入與輸出^[2]。

在相控電路中為創造兩獨立之路徑來支持極化分集之運作，射頻前端模擬電路則須復制兩套，如圖2所示。可想而知，在有限的面積下，電路增加一倍，其在整合上勢必面臨困難，再加上需兼顧兩路徑之獨立性或隔離度，且散熱問題也隨著功率放大器的倍增而增加。綜合上述，簡單歸納幾個重點：

圖2、雙極化前端相控電路方塊圖

1. 毫米波無線傳輸衰減大，射頻前端須采用相位數組，以增加傳輸/通信距離。
2. 毫米波波長短、天線單元間距小，空間有限情況下相控電路將以整合積體芯片為主。
3. 毫米波低秩環境下，將采用極化分集方式實現2×2MIMO。
4. 為節省印刷電路板繞線面積與減少線路損耗，相控芯片整合兩組獨立前端電路，以支應雙極化前端設計。
5. 在有限面積下，相控芯片之整合與散熱問題，隨著電路組件倍增而加劇。

相控整合芯片設計

在[1]已簡述相控芯片各組件之關鍵指針，以下將介紹各組件在文獻上之實現方法。

?功率放大器(Power Amplifier, PA)

在PA的電路設計上，差動對(Differential)為一常見之電路架構，其好處是信號之能量較能集中在差動在線，因此對于噪聲的抗干擾能力較好。而在毫米波段，晶體管本身的寄生效應會對特性具有較為嚴重的影響，尤其是閘極到汲極之電容(Cgd)會使得增益及穩定性下降許多。因此，常見的做法為增加一補償電容(Neutralization Capacitor)來將Cgd抵銷，如圖3^[3]所示，藉此提高增益與穩定性。

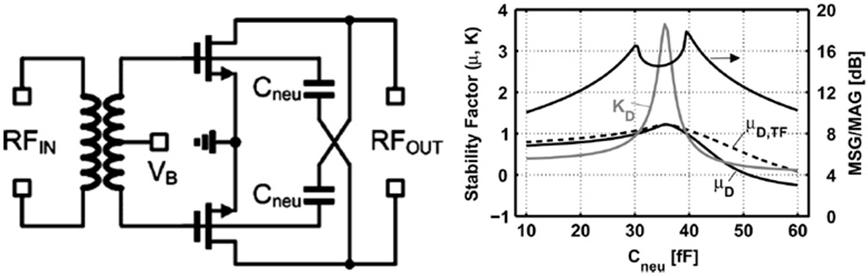

圖3、Differential Type放大器及補償電容效應

而為了有效提升效率，一兩級功率放大器偏壓點分別操作在Deep Class-AB與High Class-AB被提出^[4]。其中，Deep Class-AB可以提供AM-AM之預失真使P1dB及PAE的性能提升，然而其卻會導致AM-PM之特性較差，在輸入端加上一并聯之PMOS電容可補償AM-PM之失真。另外，也可采用偏壓控制網絡(Adaptive Bias Network)來提升PA之效率^[5]，透過該偏壓網絡使輸出電壓在小信號與大信號操作時有所不同，進而使整體放大器的效率提升。

?低噪聲放大器(Low Noise Amplifier, LNA)

LNA扮演接收端第一級放大之角色，其噪聲指數(Noise Figure)與增益將支配整體接收機的靈敏度，因此設計良好的前級可以有效抑制噪聲并提升信噪比。

如前段所述，在芯片內部以差動形式布局有利于抑止噪聲，然而為了簡化印刷電路板上之線路布局，在芯片輸入/輸出之引腳與天線端(一般于印刷電路板上)皆采用單端單端(Single-Ended)。因此，目前應用于差動毫米波系統的LNA做法主要分為兩種，一種是設計成單端(Single-Ended)輸入，差動(Differential)輸出的架構，第二種則是輸入輸出都為差動，最后在輸入端加入巴倫(Balun)的架構。

使用單端輸入、差動輸出的架構，其電路第一級通常為共源極(Common-source, CS)放大器，第二級為主動巴倫所構成^[6]，此架構的好處在于CS放大器可以有效的抑制噪聲。輸入輸出都為差動的架構，其電路第一級為共閘極(Common-gate, CG)放大器，后方兩級為迭接(Cascode)電路串接而成^[7]，此架構在抑制NF的能力雖然沒有CS放大器來的優異，輸入阻抗匹配、消耗功率、線性度卻比CS優秀，因此也較容易匹配，但使用此架構需額外再加上巴倫，因此NF會再加上巴倫的損耗。

?可變?cè)鲆娣糯笃?Variable Gain Amplifier, VGA)

可調式增益放大器常見分為模擬電壓控制及數字控制。常見模擬電壓控制的可調式增益放大器架構為電流導引^[8]以及偏壓控制^[9]，藉此控制偏壓的調控，造成晶體管的電流變化進而影響電路的增益變化以及增益的調整。

而數字控制的可調式增益放大器則是利用多組晶體管的偏壓(0及Vdd)切換，來影響電流變化實現增益控制^[8]。另外，采用共柵極(Common-Gate)晶體管長寬比率(Aspect Ratio)^{[10, 11]}，亦可藉由切換不同晶體管之間的偏壓狀態來達到不同晶體管長寬比率的變化，將改變晶體管直流(DC)操作點，形成不同的阻抗增益，進而做到輸出不同增益變化的目的。

?相移器(Phase Shifter)

目前相移器大致上分為三類，分別為向量和相移器、反射式相移器和切換式相移器。向量和相移器是透過不同大小的I/Q信號相加實現相移功能^[12]。反射式相移器包含一90o耦合器和對稱的可調反射負載，透過調整反射負載進而影響信號的相位變化^[13]。第三類為切換式相移器，由多個不同相移單元串接而成，相位分辨率由相移單位數量所決定，藉由切換信號經過的路徑來改變相位。在路徑上有不同的相移電路，常見的相移電路是由電容電感組成的T型High Pass和Low Pass以及π型High Pass和Low Pass四種結構，衍生出的切換式相移器有多種，在此舉些例子。圖4為三種不同的切換式相移器，分別采用π型Low Pass結構、T型Low Pass結構以及同時采用π型High Pass和Low Pass的結構來達成^[14,15]。由于切換式相移器有無功耗、無方向性的限制和控制簡單的優點，所以目前選用切換式架構作為相位數組系統中的相移器。

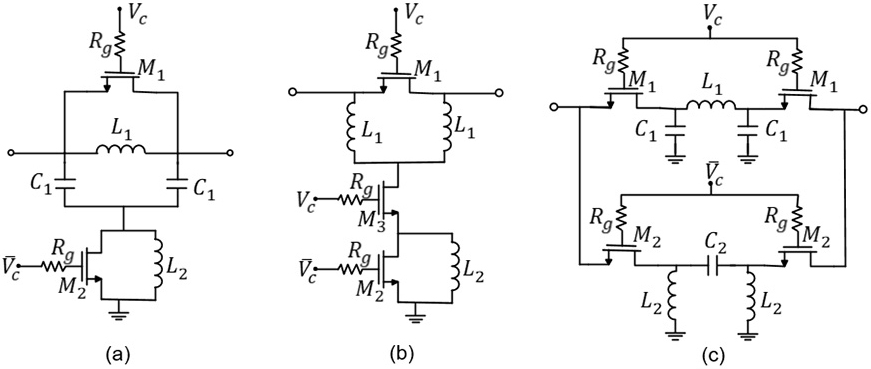

圖4、三種切換式相移器電路架構圖

掌握5G潛力股 毫米波相控芯片受倚重

工研院資通所團隊于2017年初投入毫米波相控整合芯片開發，初期以GaAs制程之電路設計為主，已累積相關設計技術與成果。然而過程中發現GaAs在整合與散熱面臨很大的問題，在成本與可靠度尚無法滿足5G小基站之需求，于是在2017年底轉往CMOS發展。圖5與圖6分別為2018年與2019年的四路整合相控芯片開發成果，皆采用TSMC 65nm CMOS制程，前者為支持單極化設計，后者為雙極化，表1為其基本規格。以R&S的矢量信號發生器與信號分析儀，產生的5G調變信號測試單路單極化之輸出，線性輸出功率可達+2dBm，如圖7。在S參數量測結果顯示，雙極化相控芯片具有完整之相位與振幅控制功能，如圖8。工研院團隊除了致力于芯片開發上，更在毫米波模塊上有多年的實績^[2]，圖9為上述相控芯片應用于相位數組天線模塊之實例，包含電路板正面8×4天線數組與背面之相控芯片與數字、電源接口。

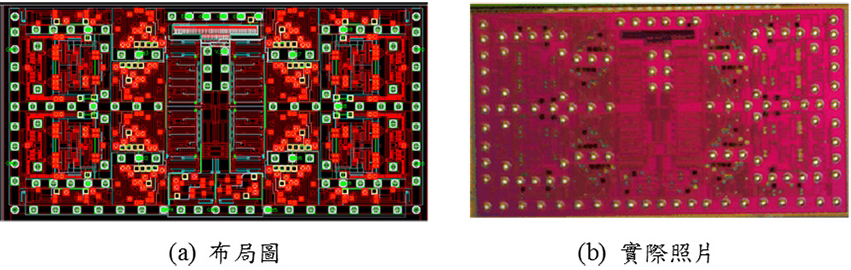

圖5、工研院開發之支持單極化四路整合相控芯片(芯片面積：4.9×2.5 mm²)

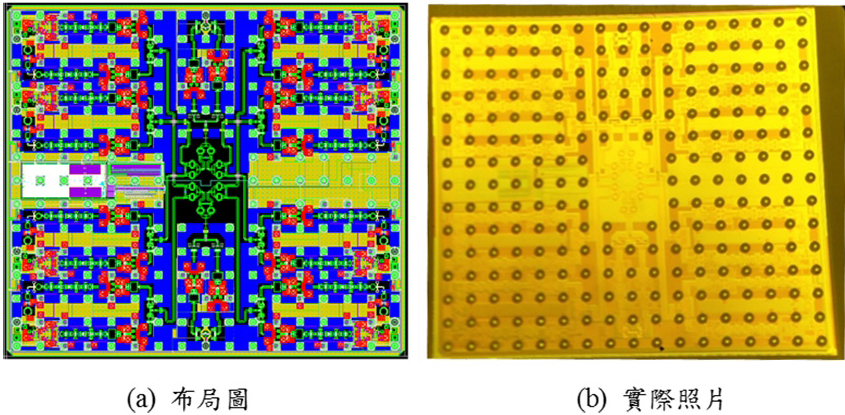

圖6、工研院開發之支持雙極化四路整合相控芯片(芯片面積：5.2×4.6 mm²)

圖7、以5G調變信號測試單路單極化整合相控芯片

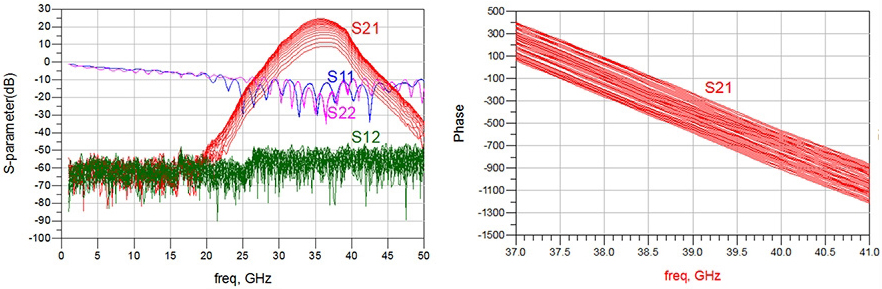

圖8、雙極化整合相控芯片之單路振幅與相位調控量測結果

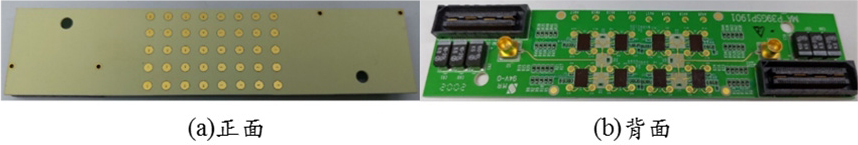

圖9、工研院開發之相控芯片暨雙極化相位數組天線模塊

總結來說，為達成使用毫米波頻段進行通信，相位數組系目前較佳之解決方案，其中相控電路為關鍵不可或缺之零組件。前端相控電路需緊密與天線單元結合，并搭配整體系統，針對整合、功耗與散熱等問題做電路架構之優化。工研院資通所團隊已經成功開發毫米波39GHz相控芯片，可支持雙極化數組設計，具備波束成形與波束掃描技術，未來將持續進行芯片面積與效率之優化，希冀能克服目前毫米波通信成本與功耗/散熱之問題。

(本文作者皆任職于工研院資通所；該文也于工研院資通所《計算機與通信》期刊刊登)
