概覽

NI USRP™（通用軟件無線電外設）是一款軟件定義、靈活且價位適中的即用型無線電平臺。用戶在配有1兆位以太網端口的計算機上安裝NI LabVIEW系統設計軟件后，只需安裝NI USRP-292x硬件即可開始使用。 本文檔描述了NI USRP-292x無線電收發器的安裝和設置方法。每個NI USRP設備隨附一本紙質版《入門指南》、一張USRP軟件套件DVD、一個壁掛式適配器、一根以太網電纜、一根SMA-SMA電纜以及一個30 dB衰減器。推薦使用的附件包括與應用相匹配的衰減器和多輸入多輸出(MIMO)數據和同步電纜（用于需要使用多個NI USRP設備的情況）。

快速參考4步驟:

1. 安裝NI USRP軟件套件—該軟件套件將在LabVIEW中增加以下項目：NI-USRP驅動程序、LabVIEW調制工具包、LabVIEW MathScript實時模塊和LabVIEW數字濾波器設計工具包。

2. 將IP地址更改為靜態IP地址—推薦使用以下IP地址：192.168.10.10，這是由于NI USRP-292x無線電收發器的IP地址為192.168.10.2。

3. 連線—將天線或電纜連接到NI USRP-292x無線電收發器的前端。然后將NI USRP-292x連接到計算機，并插上電源。

4. 運行范例—范例可在LabVIEW中找到。導航至“功能選板”，然后選擇儀器I/O»儀器驅動程序»NI-USRP»范例。

如果對這四個步驟有任何疑問，請參考紙質版《NI USRP-292x入門指南》或訪問 ni.com/manuals參考在線指南。

1. 概述

NI USRP-292x軟件可編程無線電收發器專為無線通信教學和科研而設計。NI充分結合了LabVIEW軟件和USRP硬件的強大功能，開發了一個價格合理且易于使用的軟件可編程RF平臺，適用于通信教育、實驗、研究和快速原型領域。

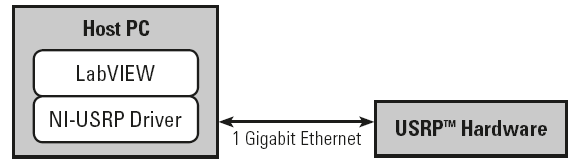

連接NI USRP設備

NI USRP平臺具有寬泛的頻率范圍和多個RF配置，能夠幫助用戶通過與802.11 (Wi-Fi)和ZigBee相同頻段的實時信號來進行物理層基于主機的算法的實驗和原型開發。該功能既可提升教學平臺的使用體驗深度，也可幫助用戶通過真實的數據來進行快速驗證。

2. 套件內容

用戶在配有1兆位以太網端口的計算機上安裝NI LabVIEW后，只需安裝NI USRP-292x硬件套件即可開始使用。套件包含：

•  NI USRP軟件套件DVD
•  NI-USRP軟件驅動程序
•  NI LabVIEW調制工具包
•  NI LabVIEW MathScript RT模塊
•  NI LabVIEW數字濾波器設計工具包
•  NI USRP-292x無線電收發器
•  壁掛式電源適配器
•  屏蔽式以太網電纜
•  SMA-SMA電纜
•  30 dB衰減器

3. NI USRP安裝

安裝LabVIEW后，插入NI USRP軟件套件DVD并按照菜單選項安裝軟件。按照默認選項將NI-USRP軟件驅動程序、LabVIEW調制工具包、LabVIEW MathScript實時模塊和LabVIEW數字濾波器設計套件安裝在最新版本的LabVIEW中。

安裝完成后，打開以太網連接設置，更改IP v4地址為靜態IP地址：192.168.10.10，子網掩碼為：255.255.255.0。此為最佳地址，因?yàn)镹I USRP設備的默認IP地址為192.168.10.2，以太網控制器必須與其同屬于一個子網。

通過隨附的以太網電纜直接將1兆位以太網控制器連接到NI USRP設備。通電后，需要幾秒鐘才能啟動。用戶需要通過開始»所有程序»National Instruments»NI-USRP»NI-USRP配置工具中的NI-USRP配置工具檢測USRP硬件。

如果對這四個步驟有任何疑問，請參考紙質版《NI USRP-292x入門指南》或訪問 ni.com/manuals參考在線指南。

4. 有線環回

NI USRP-292x可同步進行發射和接收，因而可用于環回測試。首先，將30 dB衰減器連接至SMA-SMA電纜，然后通過該電纜將TX1/RX1端口連接到RX2端口。進入開始»所有程序»National Instruments»NI-USRP»范例»LabVIEW 20xx （32位），打開“開始菜單”中的范例文件夾。

打開范例文件夾后，打開niUSRP Tx Continuous Async.vi 和niUSRP Rx Continuous Async.vi ，然后確定兩個VI的IP地址指向同一NI USRP設備，接著先運行Tx VI，再運行Rx VI。接收到的信號應出現在Rx VI上，且當發射機VI停止運行，接收機VI繼續運行時，信號消失。

后續步驟：嘗試無線進行相同實驗。

5. 無線發射和接收

用戶可使用單臺NI USRP-292x或兩臺相同的NI USRP設備（無線頻率范圍相同）進行天線發射/接收測試。如果使用兩臺設備，則先用MIMO數據和同步電纜將兩臺NI USRP設備相連接。然后將天線連接至每個設備的TX1/RX2端口。插入電源，并通過1兆位以太網電纜連接其中一個設備至上位機。（注：當僅有一個設備連接至計算機時，用戶需要為每個設備選擇并設置一個唯一的IP地址。）進入開始»所有程序»National Instruments»NI-USRP»范例»LabVIEW 20xx（32位），打開“開始菜單”中的范例文件夾。

打開范例文件夾后，導航至LabVIEW調制工具包文件夾。打開niUSRP EX PSK Tx.vi 和niUSRP EX PSK Rx.vi ，先確定兩個VI的IP地址都指向同一個NI USRP設備，然后先運行Tx VI，再運行Rx VI。用戶可能需要驗證發射機和接收機具有相同的符號率[符號/秒]。接收到的信號應出現在Rx VI上，且當發射機VI停止運行，接收機VI繼續運行時，信號消失。

后續步驟：調節PSK VI的參數或設計自定義調制方案。

6. 提示與竅門

使用以下提示與竅門，以確保最優化使用NI USRP硬件：

（1）從 ni.com/drivers下載最新驅動程序。
（2）記下IP地址：在便簽上寫下IP地址，然后將其貼在NI USRP設備的頂部。這對于多設備操作非常重要。
（3）NI USRP設備之間通過MIMO數據和同步電纜共享以太網連接、參考時鐘和時基。這可減少所需的以太網連接的數量，便于同步設備。
（4）欲了解設備功能、編程和范例的更多信息，請進入開始»所有程序»National Instruments»NI-USRP幫助»參考NI-USRP幫助。
（5）查看“NI-USRP幫助”中的“NI USRP-292x規格”，了解設備規格的更多信息。

7. 在線幫助和文檔

使用以下資源，開始使用NI USRP平臺：

•  查看NI USRP文檔，獲取在線幫助
•  查找LabVIEW范例并上傳您自己的NI USRP平臺范例
•  USRP技術支持論壇

8. 結論

本文檔和視頻提供了用戶快速啟動和運行NI USRP平臺所需的資源。NI建議先從NI USRP-292x無線電收發器隨附的《入門指南》開始，并查看USRP在線幫助和文檔資源了解更多信息。用戶還可通過在線論壇提問并獲得答案。
