隨著現代電子技術的廣泛應用，特別是艦船、航天器、裝甲車、飛機、地面站等系統，在有限的空間內配置了大量的電子設備，設備之間通過不同耦合形式產生眾多的干擾能量，干擾能量可能使信息傳輸中斷、阻塞、誤碼、使系統工作性能降低或不能完全正常工作。系統級電磁兼容性問題已日趨凸現，成為目前各個行業關注的焦點之一。目前國內在系統級EMC測量上的一致性上遠不如設備級EMC測量，尤其是系統級EMC測量上多為手動，測量周期長，參試人員多。因此提高系統級EMC測量的自動化程度十分必要，而由于現代電子儀表的功能強，實現自動測量是完全可行的。

海泰電子EMC事業部憑借多年在設備級電磁兼容測試方面的成熟技術和豐富經驗，按照2005年10月發布的GJB1389A-2005《系統電磁兼容性要求》開發系統級電磁兼容自動化測試系統。對系統級以下重要的測試項進行了開發研究，并自主開發系統級電磁兼容性數據庫，該數據庫可無縫集成于海泰公司的各種EMC測試軟件。

1） 電磁環境測量

電磁環境（Electromagnetic Environment，簡寫為EME）是設計一個電子系統所需的原始數據，環境電平是系統需承受的敏感度電平。電磁環境既包括空間輻射場，也包括傳導干擾（如電網噪聲）。低電平EME會對設備和系統構成干擾，強的EME電平可能形成對設備、人員、燃油、電引爆武器的射頻危害。無論從民用的環境保護考慮，還是軍用的防干擾、防危害考慮，都需要知道EME的特性和電平。

系統功能

可以對干擾場、危害場、瞬態場的電場強度、磁場強度等進行測量，并對頻譜占用率、頻率占用期、占用帶寬等進行計算和統計分析；對幅度概率和不同門限進行分布計算和統計分析；對測試結果取最大、最小、平均或均方根統計后與極限進行比較分析。

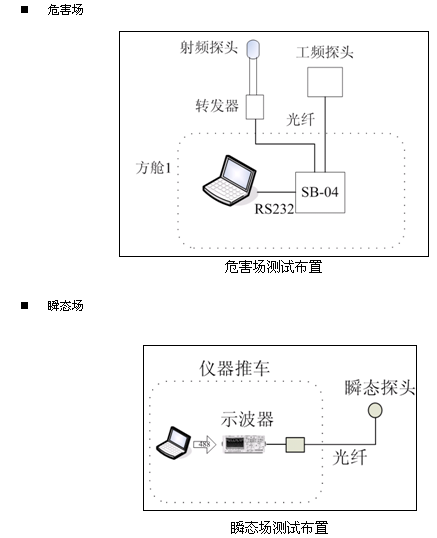

測試布置

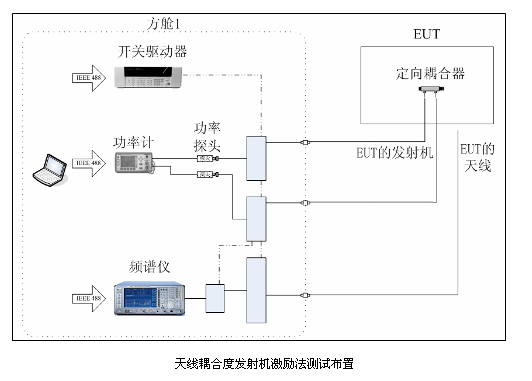

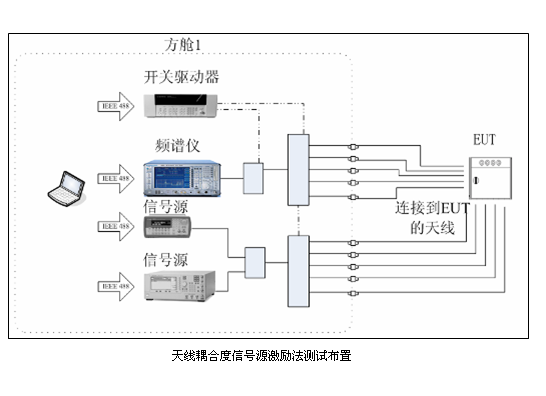

天線耦合度是表征系統中一副發射天線與一副接收天線間的能量傳輸，它僅取決于收發天線的增益、方向性以及收發天線間距，與發射機、接收機的特性無關，因此許多情況下是可用信號源代替發射機，矢量網絡分析儀代替接收機，通過PC軟件控制信號源與矢量網絡分析儀同步由頻率低端掃到高端，從而在較短時間內得出耦合度。

功能

◆ 可以實時、準確、自動的測量海陸空平臺多副天線間的空間耦合度和總耦合度。

   測試布置

3）EMC安全裕度測量

安全裕度是衡量系統電磁兼容性的重要技術指標。它定義為敏感閾值與實際干擾值之比。對于一個系統，尤其是復雜的系統，其敏感閾值與所處的電磁環境干擾實際值都不會是一個恒定值，而是隨機量。另外，在這兩個值的測取過程中不可能模擬出該系統實際工作中所有可能出現的變化因素，因此不能簡單認為測出敏感度閾值大于實測干擾值，就說明系統能在任何時候安全地兼容工作。為此需規定一個安全裕度，以確保系統在各種預期的電磁環境干擾下安全地兼容工作。進行安全裕度測試的目的在于評估系統的安全裕度是否滿足規定的要求。

功能

◆ 可以實時、準確、自動的完成關鍵設備在系統特定部位的電磁環境干擾信號樣本的采集、目標信號的產生及注入、閉環控制對信號結果的自動監測。

測試布置

輻射安全裕度測試

 傳導安全裕度測試

4）電源EMC特性測試

功能

可以對電源系統的瞬態電壓躍變、諧波進行測試。對于交直流匯流條電壓極限值和電壓變化量、交直流匯流條浪涌電壓和脈動電壓兩項檢測可以通過專用的測試儀表進行測試。可選用專用電源特性測試儀及配套的軟件完成該項測試功能。

 測試布置

系統級電磁兼容性技術特點

◆與自動測試系統一體化的系統E³數據庫技術，測試數據自動錄入系統E³數據庫，實時顯示測量結果，減少了繁瑣的人為的計算過程，提高測試精度和工作效率。

◆采用程控切換開關對信號路徑和測量?jī)x器進行切換，從而實現了測量的自動化過程，大大提高了測量效率，減少了由于認為因素造成得誤差；

◆采用IVI-COM技術提高測控軟件的硬件無關性：采用IVI技術開發控制模塊，使得對測試所使用儀器的程控支持能力是基于設備類別而不是設備型號，擺脫了軟件對專一型號儀器的依賴，提高了通用性和互操作性。
