由于對更大帶寬的持續需求，更高數據速率和更寬帶寬的調制方案越來越普遍。測量設備廠家因此設計了更寬帶寬，更多調制模式還有更多其他特性的矢量信號源，但也帶來了更昂貴的定價。

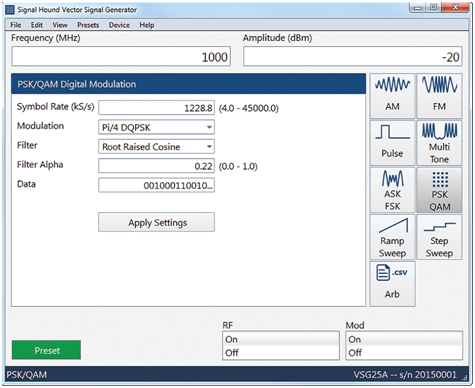

圖1、VSG25A用戶界面

Signal Hound用了另一種方法，其他廠家為極高的性能而不惜成本的時候，Signal Hound的矢量信號源VSG25A提供了良好的性能但只需要極低的價格：$495 。VSG25A的頻率范圍從100MHz到2.5G，功率從-40dBm到+10dBm，并有100M的調制帶寬，覆蓋了通信的大多頻段和ISM（902到928M以及2.4G到2.5G）。頻率低端可以工作到80M，但是幅度精度降低了，用以覆蓋FM廣播頻段。VSG25A通過USB供電，重130g，可方便的裝進口袋。

特性

VSG25A的軟件是免費的，用以實現VSG的全部性能，API能實現軟件完全一樣的所有功能，軟件工程師可以完全實現AM /FM，脈沖，多音，ASK，F(xiàn)SK，QAM和任意波形。友好的API（見Figure1）可以很容易的進行自動測量。

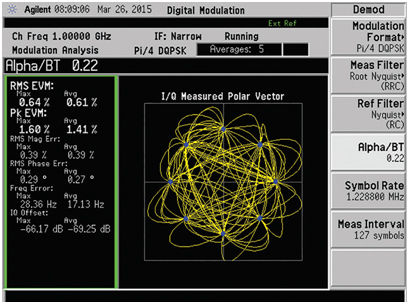

圖2、1GHz的Pi/4 DQPSK信號測量的EVM為0.61%RMS均值

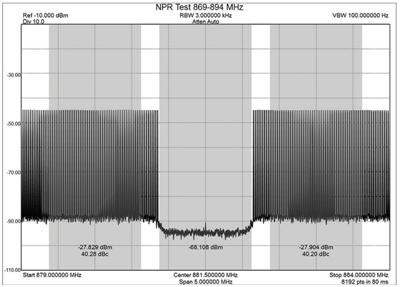

圖3、VSG產生的 多音NPR信號

數字域產生的AM和FM波形是很精確的，正弦波調制的FM在整個諧波失真上典型的都在0.02%以下。脈沖調制典型的上升沿和下降沿分別為3.5和2.5ns （在2450MHz上測量值），脈沖寬度可從6ns到25ms，即使是6ns的脈寬，其脈寬的分辨率典型值依然優于0.1%， - VSG25A可以產生個6.01ns的脈沖，就像產生6.00ns的脈沖一樣的容易。開關比典型值優于50dB，對于許多應用來說足夠了。占空比可低至0.00025% （脈沖周期<= 1s）或可高于99.9% （關斷時間>6ns），這對很多測試來說通常是足夠了。

數字調制是內置的，雖然不支持特定的協議，但是協議背后的調制都有的，包含ASK, FSK, GFSK, OOK, MSK, GMSK, BPSK, DBPSK, QPSK, DQPSK, OQPSK, pi/4 DQPSK, 8-PSK, D8PSK, 16-PSK, 16-QAM, 64-QAM 和256-QAM。碼率從4KHz到45MHz都支持，含升余弦和根升余弦濾波，并有可選的滾降濾波。一個Pi/4 DQPSK EVM的典型值小于1% （RMS均值，見Figure2）。支持基本的序列 （01,0011,00001111），PN7 和PN9。

VSG25A的多音發生功能給交調測試和NPR測試提供了機會，NPR測量在近來吸引了越來越多的注意，因?yàn)樗入p音IP3能更好的仿真多載波系統。傳統的NPR測試是用外加的高斯白噪聲，這是測量交調失真的很老的方法。這種方法利用了噪聲源和一個帶阻濾波器以陷波濾出信號。現代的NPR測試是用1000個以上個單音合成噪聲技術，每個單音之間不會有任何相位關系，并且在測試模式的中心濾除掉單音頻率。這就要求現代的寬帶矢量信號源，通過PC控制Signal Hound的VSG25A就能很容易的實現。

相同的間隔產生1001個單音信號和一個可選的陷波非常簡單，輸入總共的單音個數，單音之間的間隔以及需要濾除的單音數 （見figure3）。

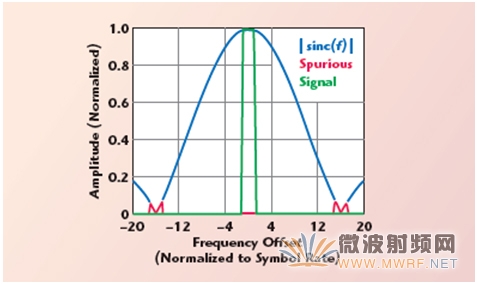

圖4、DAC量化噪聲產生的雜散（PN7序列）

每個單音之間的相位關系可以是隨機的，對于NPR測試，也可以是拋物線型的，用以產生最小的峰均比信號。用戶接口非常高效，可以每秒去加載隨機相位的單音組，從而平均測試結果，減小不確定性。和Signal Hound BB60C一起，可以組成個40dB的有效NPR動態范圍。如果需要將動態范圍增大到55dB，可以用個像是德科技的PSA系列頻譜儀去實現。合成的NPR測試是一個很強大和靈活的方法去測量多載波系統，以前這套測試系統搭建起來需要花費數萬美金，現在通過VSG25A和一個頻譜儀即可實現。

VSG25A可以產生任意波形或者客戶定義的調制信號，I/Q波形可以用第三方軟件包產生，比如Matlab 然后粘貼到CSV文件中，用任何制表軟件修改去控制中心頻點、幅度、時鐘頻率和樣點數量以及信號周期，實例中給出的是雷達的線性調頻信號文件。

利用VSG25A做掃描有點限制，它可以做快速斜線掃描或者較慢的階梯掃描模式，但是對于1M掃寬，斜線掃描的時間只能<=10ms，10M掃寬掃描時間<=1ms。 如果用它來做掃描，VSG25A不是一個很好的應用。

為經濟而做出的折衷

為達到經濟的目的，有些設計折衷是必須的：減少濾波，機械調諧的時鐘源和有限的模式存儲空間。 基帶是用一個線性度很好的12位DAC和一個靈活的時鐘頻率：從60KHz到180MHz皆可。但是它沒有重建濾波器去降低DAC的量化噪聲，這導致了大多調制模式中，帶外的比較嚴重的雜散 （見Figure4）。 內部僅有一個2.5G的低通濾波器去抑制諧波，因此1.9到2.5GHz的輸出的諧波會較低，但是800MHz的信號輸出會有很大的三次諧波，對于某些應用，則必須要用外部濾波器了。壓控振蕩器（VCXO）預熱后可以機械的調節到±1 ppm，但是這個VCXO在內部溫度變化時候，溫漂會有0.2ppm/°C。 還有就是模式存儲空間只有4096個瞬時頻率，或者2048個I/Q組，模式周期（短脈沖除外）只能到64K個樣本，這些都會造成限制，比如重復的偽隨機序列（PRBS）去做數字調制的話，最多只能做9bits。

作為低成本的矢量源，VSG25A提供了足夠的帶寬，但由于有限的濾波和很小的模式存儲空間，VSG25A不會適合所有人。但是$495美金的價格會讓這個小產品對VSG市場產生巨大的沖擊，將100MHz帶寬的任意波形發生器帶給幾乎所有的工程師和技術員而不會對資金上有任何的壓力。VSG25A擁有兩年的質保和一周的試用期，并且常備庫存，可以很快發貨。
