什么是射頻和微波開關？

它們是可以傳輸高頻信號的設備。射頻和微波開關特別用在了微波測試系統中，用在儀器和被測設備之間。將一個開關組合到開關矩陣系統中，可以讓你把多路復用儀器的的信號傳輸?shù)絾蝹€或者是多路復用的被測設備中，這讓在同樣的設置中實現多路復用的測試，這就解決了頻繁的連接和斷開操作帶來的麻煩。射頻和微波開關允許你的測試系統最大可能地利用到它所包括的射頻測試設備。但是，一個方案不可能適用于所有的系統，所以，需要設計的的射頻開關方案中，就包括了一些工程任務，包括密度、連接器的選擇、帶寬、費用、開關結構還有就是控制接口的選擇。

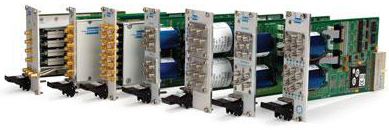

圖1、Pickering的射頻和微波開關產品

在Pickering，我們很慶幸能夠提供這么多種類型適用于不同應用的的射頻和微波開關方案。這些方案提供了不同的開關結構，繼電器類型也有一些不同的規格--涵蓋了從低頻到最高65GHz的頻率，這些都適用于有可用以太網功能的LXI和PXI控制平臺上。

可用的PXI開關模塊：

射頻多路復用器；射頻SPDT開關；射頻矩陣；微波開關；射頻衰減器

射頻衰減器的特征：

可編程的射頻衰減器--直流高達3GHz，擁有1dB步進的分辨率，允許它根據其他的設備的要求來調整信號的振幅；

固態可編程射頻衰減器--可以在擁有10MHz和6GHz之間的帶寬的三個或者十六個規格中使用

高壓衰減器--提供了將一個高壓低頻信號衰減至可以被PXI設備捕捉到的信號的功能；

可用的LXI模塊：

75Ω高隔離射頻多路復用器；高頻矩陣；微波多路復用器；75Ω射頻矩陣-1GHz；50Ω射頻矩陣-2.4GHz；視頻信號多路復用器；75Ω視頻信號矩陣；微波矩陣

圖2、Pickering的LXI高頻矩陣產品

LXI 高頻矩陣：

單個或者兩個24x8的50 Ω高頻矩陣；

通過軟件可以設置為48x8矩陣；

50MHz帶寬，可用100MHz；

機架式機箱；

兼容LXI 1.4標準；

通過windows DLL或者是IVI驅動編程；

Pickering的LXI高頻矩陣模塊可以用到最高50MHz 的開關頻率，它們擁有50Ω的電阻抗，并且用了一個SMB信號連接器或者是帶有一個更大規格的BNC連接器。這個高頻矩陣的設計的目的是為廣播頻率提供一個簡單的可以升級的雙向矩陣，還有就是在雙向的矩陣開關系統中更加容易的連接。

在軟件中，允許設置為一個雙路的24x8矩陣，還有單個的48x8矩陣和其他的設置。靈活的隔離開關使矩陣的設置成為了可能，所以在系統帶寬允許的范圍內，矩陣可以被擴展到想要的大小。

這個高頻矩陣是在一個緊湊的340mm深的的1U插槽中；帶有BNC連接器的那種是在2個插槽中，并有500mm的深度。它在多種多樣的驅動下的局域網中是可以任意編程的。工業標準的（W3C）網絡瀏覽器可以用來改變設置信息，還可以提供了軟件操作面板。

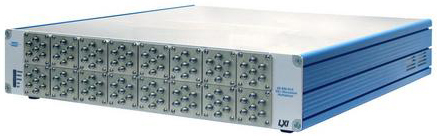

圖3、Pickering的LXI微波多路復用器

高性能LXI微波多路復用器

如果想要獲得射頻和微波開關組合的功能還有就是在同樣的4U機箱中利用以太網的便利性，請關注我們的LXI模塊機箱。這些機箱適用于我們?nèi)魏蔚腜XI射頻和微波開關個衰減器。

你也可以在我們的網站上看到更多關于射頻和微波開關的信息，也可以聯系我們support#hkaco.com。
