在電子系統的研制、生產中，對頻譜的測量是一種基本的需求。毫米波頻譜分析儀是一類重要的毫米波測試儀器，廣泛應用于毫米波通信網、雷達、導航、電子對抗、空間技術、衛星地面站、頻率管理、信號監測、EMC測量等，是毫米波元器件及系統研制和生產不可缺少的儀器。現階段毫米波頻譜分析儀通常是采用微波頻譜分析儀外加毫米波擴頻裝置構成。

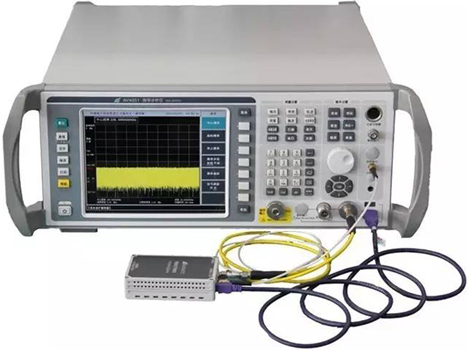

AV82407X與AV4051組建毫米波頻譜測試系統

AV82407系列智能型頻譜/信號分析儀擴頻模塊是中國電科儀器儀表公司（中電儀器）推出的新一代頻譜/信號分析儀擴頻模塊，主要為頻譜/信號分析儀進行毫米波擴頻測量而設計，分50GHz～75GHz、75GHz～110GHz、110GHz～170GHz、170GHz～220GHz、220GHz～325GHz五個標準波導頻段實現50GHz～325GHz頻率完全覆蓋。AV82407系列擴頻模塊與信號/頻譜分析儀主機AV4051系列（帶外擴頻選件）組成的毫米波頻譜測試系統可對主機支持的各種參數進行測量。

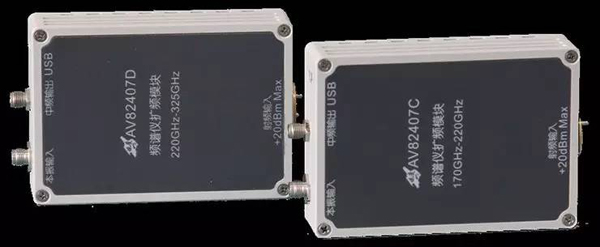

AV82407系列擴頻模塊

AV82407系列擴頻模塊本振和中頻端口分別通過射頻電纜與主機面板上的本振輸出與中頻輸入端口連接，USB電纜用于擴頻模塊的供電和擴頻模塊與主機之間通信。使用USB電纜將擴頻模塊與主機互聯后，主機自動識別擴頻模塊，將主機工作頻率范圍設置為擴頻模塊的對應頻率范圍，并自動讀取模塊內存儲的變頻損耗數據對主機進行配置，以準確測量被測信號的功率。從而省去了用戶手動選擇擴頻模塊工作頻段、手動逐點輸入變頻損耗數據至主機等繁瑣的操作，解放您的雙手、節約您的時間！我的天哪！真的有這么神奇嗎？對！您沒看錯！它就是這么智能！

AV82407系列擴頻模塊外部尺寸僅為110mm*70mm*25mm、重量低于400g，小巧、輕便，您可以將它隨意的放置在任何合適的地方，而不用為它額外設計一個支架。雖然它小，可指標一點也不含糊，不信您瞧：

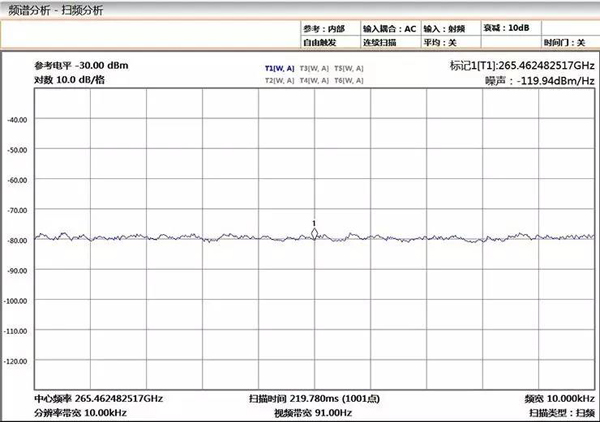

AV82407D與AV4051主機組建測試系統顯示

平均噪聲電平由于沒有高于50GHz的預選濾波器對信號進行預選，信號/頻譜分析儀通常采用諧波混頻的方式實現頻譜擴展。在沒有毫米波跟蹤預選器的情況下，即使被測信號為單一譜線，在頻譜分析儀的顯示器中也將顯示出許多譜線，辨別哪一條譜線是真正的被測信號，對操作者來說是十分頭痛的問題。（下圖這樣才幾對譜線的情況已經算少的了。）

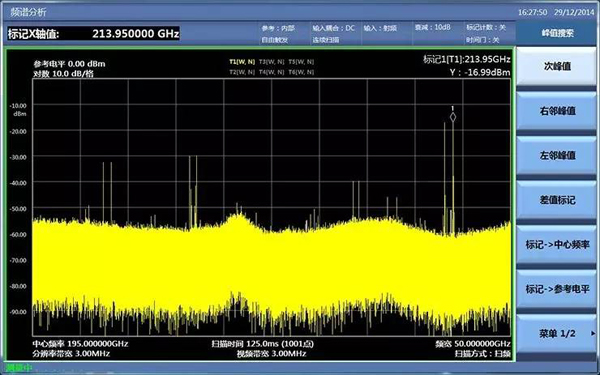

AV82407C測量過程顯示多根譜線

識別上圖中哪個是真實信號讓人頭痛，但這種臟活兒累活兒交給我們就行，您只需輕輕一點[信號識別 開]，假信號就全都不見了！（圖中另外一根功率較低的譜線為倍頻源模塊輸出攜帶的雜波信號，真實存在）

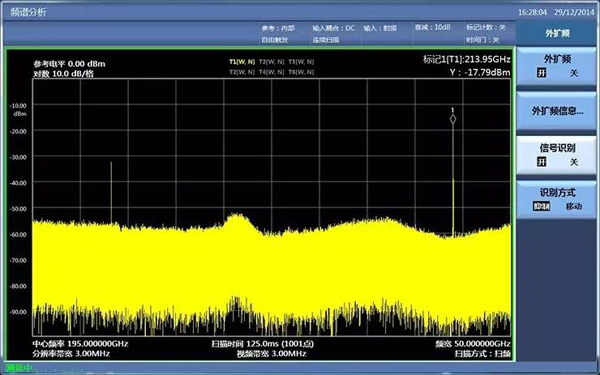

打開信號識別功能消除假信號
