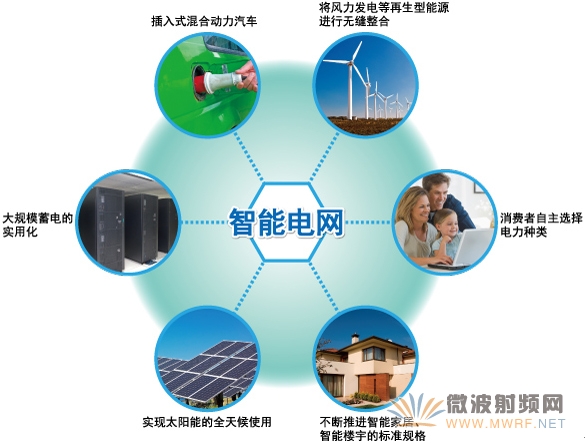

隨著美國政府智能電網概念的提出，中國緊跟著提出堅強智能電網，集信息化、數字化、自動化、互動化為一體，加強快速建立堅強可靠，經濟高效，清潔環保的智能電網。

當前國內智能電表屬于AMR（遠程自動抄表）表計，僅能單向作業，滿足遠程自動抄表的需求，屬于智能電表中智能化程度較低的產品。未來的智能電表要求不僅是可以在控制結算中心對電表實施遠程管理、控制收費，而且還能夠顯示電力信息、氣象信息等多種信息，是一種雙向多用的網絡終端，以構成AMI（高級計量體系）系統。

智能電網是個龐大的系統工程，由于應用環境以及測試系統還不夠完善、成熟，在使用和運行過程中，還需進行硬件和軟件的升級固化，最終形成完善成熟的智能表計和集抄；智能電網的增長趨勢將持續，任重而道遠！

智能電能表的主要構成：

• 計量：單/三相計量芯片，可計量電壓、電流、功率、功率因數、諧波；
• 主控：1.MCU 2.半SOC 3.全SOC
• 顯示：LCD driver
• 時間：1.EPSON 、2.DALAS 、3. 32.768kHz+NTC
• 存儲：1.EEPROM、2.Flash 、3. FRAM
• 通訊：1.RS485 、2.紅外、3.PLC 、4.GPRS、5.Wireless
• 加密：ESAM+CPU
• 電源：線性變壓器+LDO/DC-DC、開關電源
• 保護器件：壓敏電阻、熱敏電阻、TVS

智能單相表（2級單相費控智能表-帶模塊/不帶模塊，CPU卡/不帶CPU卡）總共可拆分為8種表型，但總體資源按照遠程/本地列比如下：

1.遠程費控（帶模塊/不帶模塊）：

• 計量：一路SPI；
• 通信：一路紅外，一路RS485，一路載波；
• 安全加密：一路ESAM；
• 存儲：一路I2C；
• 液晶顯示：LCD 4*36；
• RTC：溫度補償，精度±0.5s/d；

2.本地費控（帶模塊/不帶模塊）：

• 計量：一路SPI；
• 通信：一路紅外，一路RS485，一路載波；
• 安全加密：一路ESAM，一路CPU卡；
• 存儲：一路I2C；
• 液晶顯示：LCD 4*36；
• RTC：溫度補償，精度±0.5s/d；

世強代理的RENESAS 推出了新一代低功耗、高性能、16位MCU R7F0C004，這款MCU集成了高精度的RTC和LCD驅動器。MCU的資源特性包括：RL78內 核，24MHz±1%/1.27DMIPS，128K flash，8k RAM，UART*4，ISO7816*2、8/10bit ADC*4，CMP，IIC*2，DMA*4，WDT，POR，LVD；該單片機集成的高精度RTC最小誤差為±0.48ppm（±0.041s/d）， 最小補償單位是0.96ppm，且時間及補償寄存期有保護機制；還集成了51*4或47*8段數的LCD驅動，且內置電荷泵，可產生2.7 V至5.25 V驅動電壓；R7F0C004的超低功耗特性則包括：低于1uA的靜態功耗；寬電壓供電：1.6 V至5.5V；

在資源需求方面：R7F0C004具有4ch硬件UART，1ch硬件SPI，2ch硬件ISO7816，程序處理方便高效，代碼量更簡練；內置硬件RTC，支持閏年識別，高精度補償輸出，可保持1s精準；大電流IO口/N-ch漏極開漏端口，可直接驅動LED，從而節省外圍三極管等器件；

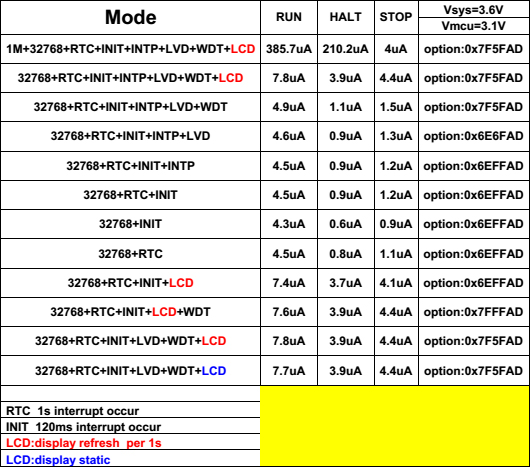

R7F0C004 智能單相電表整體方案功能及特點如下：采用超低功耗的MCU，內置高精度振蕩器，無需外接振蕩器；LCD顯示，擁有輪顯/鍵顯功能；采用內部獨立硬件時鐘芯片，芯片具備自動溫補、日歷、閏年自動切換功能；兼備紅外通信接口、RS485和載波三種雙向數據通訊方式，支持遠程抄讀數據，主動上報，預付費，拉合閘功能。另外，本方案在不同模式中功耗數據的參考如所示：
