在天線制造生產流程中，測試和調試是一個至關重要的環節，不僅關乎天線產品本身的參數質量指標，還影響整個生產過程的效率，關系著產能效率的提升。如何提高測試和調試效率，是廣大多端口天線生產廠商共同追求的目標。

TD多端口天線使用傳統兩端口網分調試的現狀

在多端口矩陣網分還未面世之前，傳統多端口天線調試只能在分析通過兩端口矢量網絡分析儀進行測量和數據的比對，調試流程也是相對比較復雜，需要測試、記錄、比較、調試等一系列重復性的工作，才能將一根天線的指標調試到正常所需要的指標范圍內。這一過程的復雜性是可以預見的，這也就需要一線的調試工人的細心記錄與分析，才能將多個端口間的隔離和相位等指標的差值控制在標準范圍值之內。同時，不可避免會帶來時間的損耗，重復性的連接、調試、記錄，也就需要更多的時間來完成一根天線調試?，F(xiàn)場數據表明，一個熟練的調試工人正常調試完一根天線需要時間大概是40分鐘左右，對產能提升有要求的客戶來說，調試時間的把控上會是個很好的突破點。

因地制宜，矩陣網分發揮多端口天線調試優越性

創遠儀器的矩陣矢量網絡分析儀，在面對傳統調試過程中所出現的不足時，提出了一種適用于多端口天線調試的解決方案。使得在調試過程中的結果顯示一目了然，而且多端口同時連接到儀器，所有需要的指標全部都顯示在儀器上，我們便可專心只管調試而不用再進行復雜的數值計算。

客戶現場調試發現，矩陣矢網調試完一根天線大約耗時10分鐘，比以前的傳統方法快了4倍左右，且自動化的調試使得復雜的調試工序變得簡單輕松。經過某大型天線生產商持續大約10天時間生產調試驗證，平均一天一臺矩陣矢網調試的TD九端口天線大約有80副，相較于同調試車間的另外9臺兩端口矢網同時正常調試的情況，矩陣矢網整體產出占據約有當天產能的1/3 。

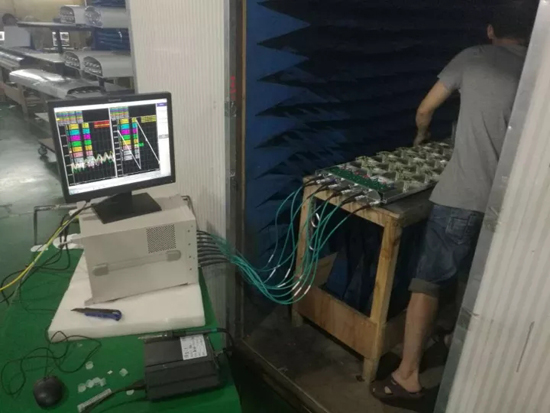

圖1.現場九端口天線調試

天線調試功能簡易說明

在調試工序時，我們連接九端口天線到儀器，設置好所需要測試的跡線或者調用已保存好的狀態，輕點analysis里的debug功能按鈕，所有的指標和計算結果一覽無遺。

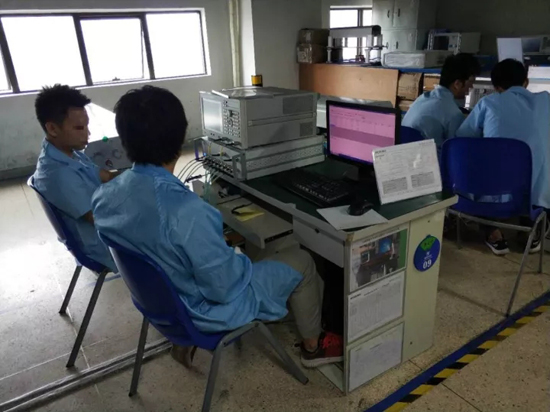

圖2.工人正在使用矩陣矢網調試TD九端口天線

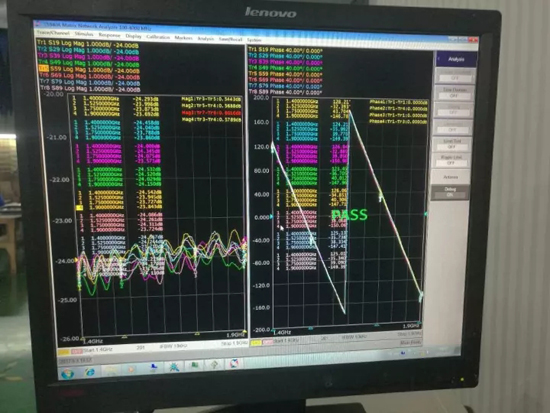

圖3.調試界面效果圖

我們可以分成幾個通道完成諸如端口間隔離度和相位值等指標調試。如圖所示的調試界面，左側為天線上的其他8端口相對于CAL端口的隔離度調試，右側相應的為相位調試。我們不僅可以充分顯現每一組測量的具體指標值，而且在右上角位置可以自動計算出每個頻點對應的幅度值和相位值得最大值與最小值及其差值，這樣根據差值的設定來合格與不合格的標準，同時加以字體顏色和“PASS”等字樣輔助判別，方便調試者輕松判斷調試的天線是否合格。這樣一來，我們僅僅只需要將連接好天線接口，一邊觀察數值或者跡線一邊焊接調試即可，我們將在圖3中更加清晰的看到界面上顯示的具體含義。

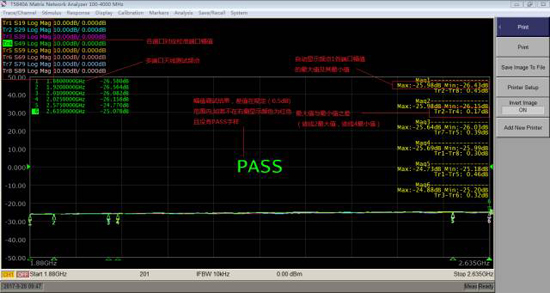

圖4.幅度調試界面詳解

TD多端口天線自動測試方案

為了方便客戶進行多端口天線指標的一鍵測試，矩陣矢量網絡分析儀在之前的測試框架基礎上增添可靈活配置的測試配置和測試報表模板等。由于不同客戶對于測試需求的不同，矩陣矢網作為一款大眾的多端口測試解決方案儀表，自動測試也需要靈活多變，才能滿足所有天線廠商的生產測試需求。全面測試一次TD九端口天線駐波比、同極化隔離、異極化隔離、幅相一致性等指標耗時大約2s左右，而矩陣開關測量全參數測量過程耗時需要1分半鐘左右，同時，矩陣開關測量前的校準也是比較繁瑣復雜的。

圖5.工人們?cè)谟镁仃囬_關測試過程中的等待

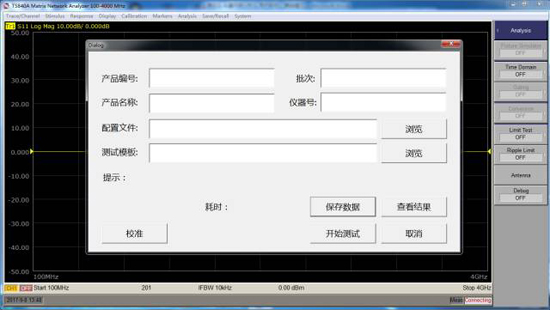

圖6.自動一鍵測試菜單樣式

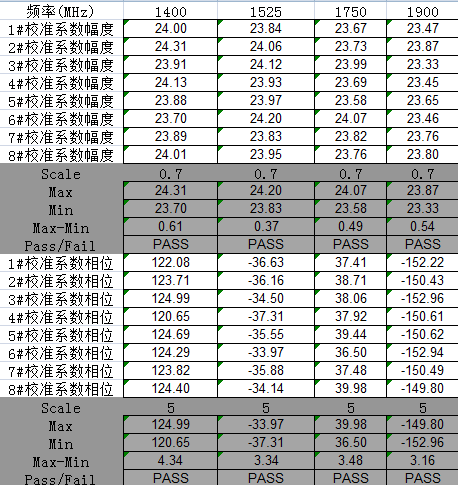

圖7.測試結果報表
