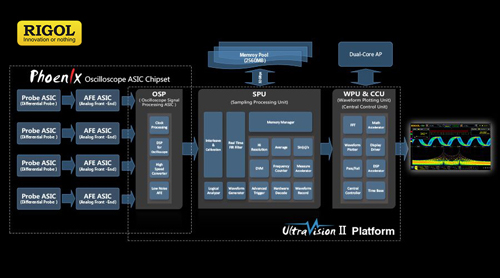

上次談到MSO/DS7000系列示波器的內涵除了強大的芯片組”鳳凰座”以外，還得益于其革新性的UltraVision II技術平臺。那么UltraVision II技術平臺到底有哪些優勢？

融合了RIGOL最新數字示波器信號處理、數據分析、波形可視化方面的研究成果的UltraVision II, 可賦予示波器無與倫比的性能：更高的波形捕獲率、實時硬件濾波器技術、全數字觸發技術和全內存硬件測量技術。

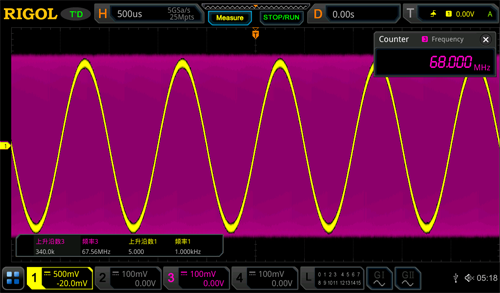

全新的波形繪制算法實現了更高的波形刷新率

全新的波形繪制算法采用8路并行波形繪制引擎，處理速度更快，目前已在DS7000的產品上實現了68萬次的波形刷新率。提升的波形刷新率，縮短的死區時間，大大提高了隨機異常信號的捕捉概率。

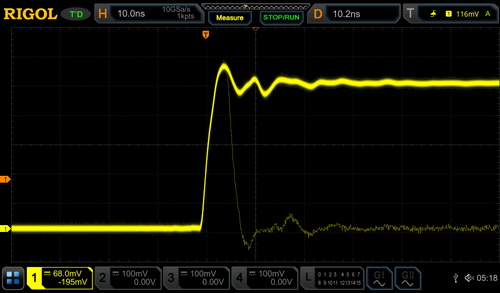

全新的硬件加速測量算法讓測量結果更快更準確

UltraVision II平臺成功應用多路并行的硬件加速測量算法使得測量過程更快、測量結果更準確。500M數據量采用硬件加速算法僅需1.5s即可完成運算；支持全內存測量，即使非常密集的波形也能輕松的顯示出正確結果。

更完善的全數字觸發技術讓異常信號無處躲藏

新一代技術平臺完善了已有的觸發類型，新增了區域觸發以及部分總線觸發類型，覆蓋領域涵蓋了汽車電子、航空電子領域。目前產品中包含的觸發類型有邊沿觸發、脈寬觸發、視頻觸發、超時觸發、第N邊沿觸發、欠幅觸發、超幅觸發、斜率觸發、延遲觸發、建立保持觸發、碼型觸發、持續時間觸發、區域觸發、RS232觸發、IIC觸發、SPI觸發、IIS觸發、CAN觸發、LIN觸發、FLEXRAY觸發、1553B觸發。

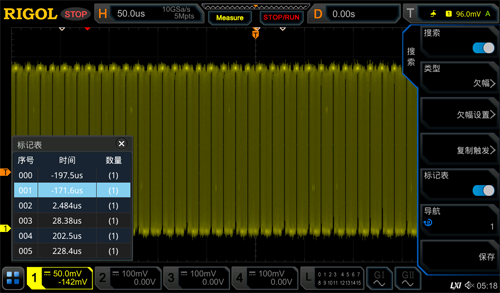

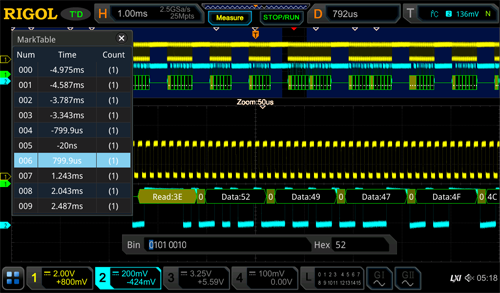

搜索功能讓異常信號的查找變得更加快捷

搜索功能采用硬件加速的方式實現，給用戶更快的搜索體驗。全新的搜索功能實現了最大1M個事件的搜索。搜索事件列表顯示及事件表快速導航可以幫助工程師從肉眼無法分辨的密集波形中快速篩選所關心的事件，提高工作效率。

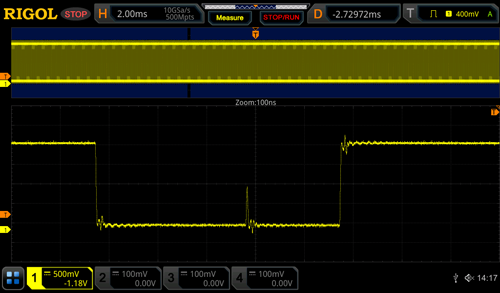

更深的存儲深度保證了在更大時基下仍可保持最大采樣率

500Mpts的深存儲保證了示波器在2ms/div（波形采集時長50ms）的水平時仍然可以保持最大10GSa/s采樣率。超長50ms時間的持續采樣，可最大限度保存信號細節；達到既見“樹木”又見“森林”的效果。

芯隨UltraVision II動，快來申請MSO 7000演示唄。
