隨著5G/VR/高清視頻等業務的發展，人們對無線通信的帶寬要求越來越大。E（60-90GHz）由于其波長短、頻段寬，可以有效解決高速帶寬的需求。其中E1（71-76GHz）和E2（81-86GHz）是毫米波數據回傳最常用的頻段。

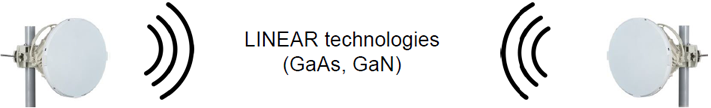

圖1：毫米波通信系統

上海馥萊電子是一家專業的毫米波產品供應商，可以提供E波段毫米波模塊，幫忙客戶快速搭建毫米波前段系統。產品列表如下：

· Tx采用GaAs工藝的多功能芯片和毫米波功率放大器；
· Rx采用低噪聲系數的毫米波多功能芯片；
· 利用手動可調、精確可讀衰減器，在實驗室模擬空間傳輸損耗；
· 高增益卡塞格倫天線42dBi。

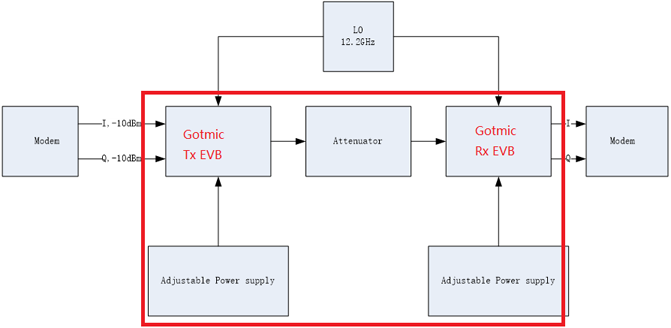

圖2：我們提供紅色框圖部分

1. Tx發射

發射端采用Gotmic最新工藝的GaAs芯片SIP（System-In-Package）模塊評估板。該評估板內部集成混頻器、6倍頻器和功率放大器，客戶只需提供外部12GHz本振即可。最大增益32dB，自帶功率檢測功能，并有AGC功能，增益可調范圍40dB。

指標特色：

· RF頻率：71-76GHz，82-86GHz
· LO頻率：11.3-14.7GHz
· IF帶寬：DC-10GHz
· 最大增益: 32dB
· AGC增益可調范圍：40Db
· P1Db: +27dBm
· OIP3: +33dBm

IF輸入端由I+/I-, Q+/Q-四個SMA接頭，LO采用SMA接頭，射頻輸出是標準的WR-12波導接口。

目前只能提供不帶APD（模擬預失真版本），后續提供APD版本OIP3可高達+40dBm。

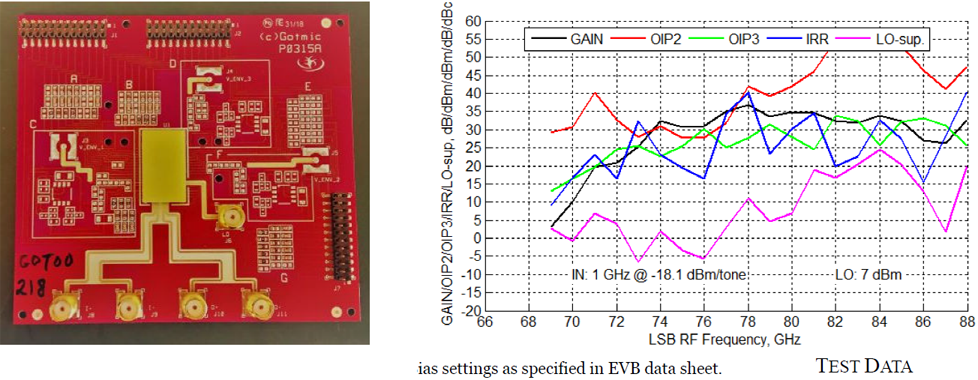

圖3：GMTX0014評估板和數據

2. RX接收

接收評估板內部集成低噪聲放大器、IQ混頻器和6倍頻器，外部只需提供12GHz本振即可。增益19dB，噪聲系數NF=5dB，自帶1個電源板。IF輸出是四路的I/Q差分接口，LO是SMA接口，射頻輸入端是標準的WR-12接口。

特色指標：

· RF頻率：71-76GHz，81-86GHz
· IF頻率: DC-10GHz
· 增益：19dB
· 噪聲系數NF: 5dB
· IIP3: +2dBm
· IIP2: +25dBm

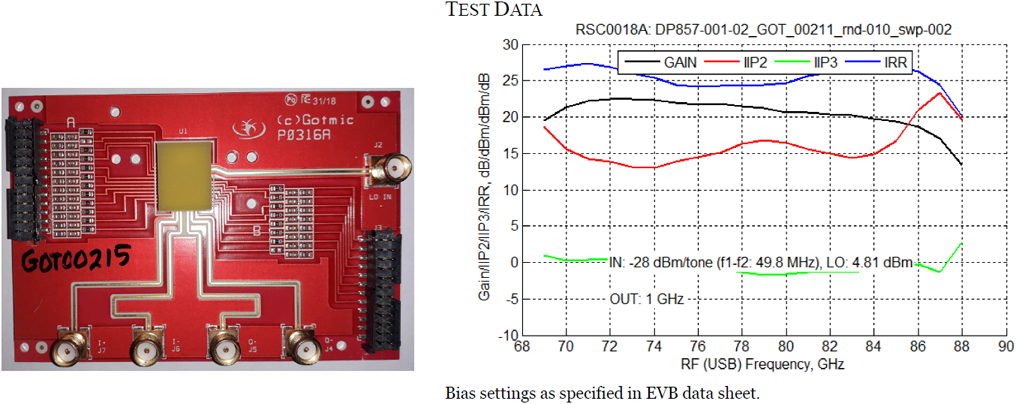

圖4：GMRX0015評估板和測試數據

3. 衰減器

在實驗室階段，為了簡化測試，可以采用衰減器來模擬毫米波信號在空間傳輸?shù)膿p耗。

由于手動可調、精確可讀衰減器能承受功率較小，Tx板子發射功率又比較大，所以前置了一個20dB大功率固定衰減器。

· 固定衰減器：功率10W，衰減量有3/6/10/20/30dB可選；
· 精確可讀衰減器：動態范圍0-60dB，功率50mW，精度0.1dB或3%衰減器。

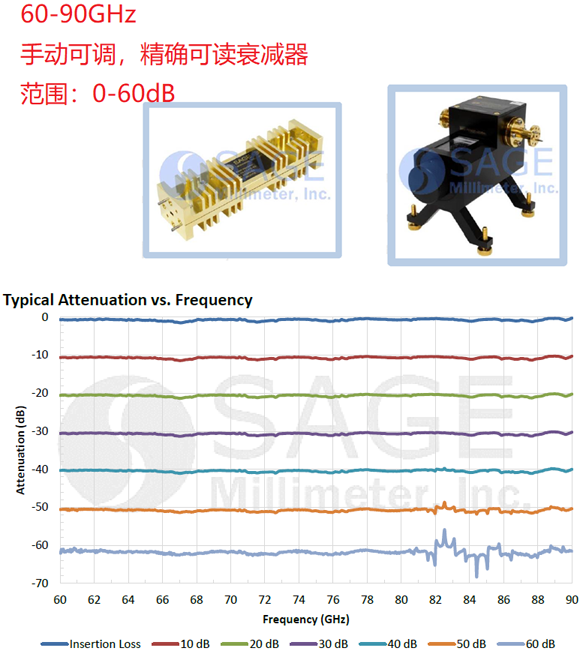

圖5：手動可調、精確可讀衰減器

4. 高增益卡塞格倫天線

在實驗室階段或室外測試，也可以采用高增益的卡塞格倫天線。這里采用Sage Millimeter公司提供的71-86GHz寬頻帶天線。天線角度1.3度，增益42dBi，口徑9inch（23cm）。更高增益天線也可以定制，但是意味著口徑更大，在功放的輸出功率和天線口徑之間需要找到一個最佳的平衡點。
