中國聯通從2001年開始在全國大力發展CDMA數字蜂窩移動通信網，頻率資源為800MHz頻段，上、下行各10MHz，其上行頻率范圍為:825～835MHz，下行頻率范圍為:870～880MHz，上下行頻率間隔分別為45MHz。

射頻測試標準

檢驗依據

　　（1）YD/T1028-1999《800MHzCDMA數字蜂窩移動通信系統設備總技術規范：移動臺部分》；

（2）YD/T1050-2000《800MHzCDMA數字蜂窩移動通信網設備總測試規范：移動臺部分》。

參照標準

TIA/EIA/IS-98A《Recommended Minimum Performance Standardsfor Dual-Mode Wideband Spread Spectrum Cellular Mobile Stations》。

核準頻率范圍

發射：825～835MHz。

接收：870～880MHz。

標準測試條件

溫度：15℃～35℃。

相對濕度：20%～75%。

電源：廠家給出的標稱值。

測試技術指標及測試方法

800MHzCDMA移動臺測試的主要儀器有：移動通信綜合測試儀（綜測儀）、頻譜分析儀、功率衰減器、測試UIM卡和相應的測試電纜、天線耦合器等。綜測儀是整個測試的核心部分，下面結合Agilent公司的移動通信綜合測試儀E5515C，對無線電管理機構要求的CDMA移動臺發射部分的主要測試項目做簡單的介紹。

最大射頻輸出功率

最大射頻輸出功率是指移動臺天線連接器處測量的移動臺發送的最大功率。

（1）技術指標

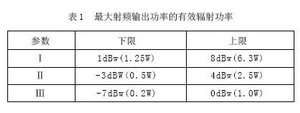

每種級別移動臺的最大輸出功率應是使用移動臺生產廠商所推薦的天線增益的該級移動臺的最大ERP，其值應是在表1所規定的限制范圍內。當在任一CDMA信道上發送時，在移動臺824～849MHz發送頻帶內，以30kHz分辨帶寬測量的雜散發射電平應小于表2所規定的限值。

（2）測試方法

a.把綜測儀和移動臺（已裝上測試UIM卡）如圖1所示連接起來，具有天線接頭的可以直接連接，具有內裝天線或無法外接天線的移動臺可通過天線耦合器（須有校準系數）進行連接。

圖1 CDMA移動臺與綜測儀連接示意圖

b.初始化綜測儀相關參數，如工作模式、系統類型、協議版本、信元頻帶等參數。

c.按要求設置相應的信道，呼叫移動臺并建立連接。

d.通過先向移動臺提供一個低電平的射頻輸入信號（-104dBm）。

e.再送連續的功率控制比特（0），迫使發射機功率增益達到最大級別。

f.進入功率測試子菜單，對射頻功率進行測量，并記錄結果。

開環功率控制

開環功率控制的測試用來確保開環輸出功率控制的動態范圍以及有足夠快速變化能力（時間響應能力）。開環功率增益的大小由接收信號的信號強度決定，它們之間成反比例關系，接收信號強度電平越低，移動臺發射機的輸出功率越高。

（1）技術指標

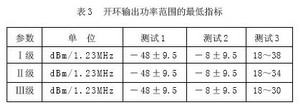

移動臺輸出功率應滿足表3中規定的范圍。

（2）測試方法

a.同2.1測試項步驟a至c。

b.向移動臺提供一個參考射頻信號電平，電平值為-25dBm（測試1）。

c.發送交替的功率控制比特（0和1），以便控制功率電平保持不變。

d.進入功率測試子菜單，測量在移動臺天線連接器處移動臺的輸出功率。

e.將參考射頻信號電平分別設為-65dBm（測試2），-104dBm（測試3），重復步驟c到d，分別測出相應的移動臺天線連接處的輸出功率值，并記錄結果。

閉環功率控制

對閉環功率控制進行檢測，以確保系統能調整（微調）移動臺的功率電平。移動臺對它的開環估值提供閉環調整，即按照所接收的有效功率控制比特進行閉環功率調整。調整范圍定義為最大移動臺輸出功率和開環估值之間的差值及最小移動臺輸出功率和開環估值之間的差值。

（1）技術指標

閉環功率控制范圍應當至少在開環估算值的±24dB以內。所規定的平均輸出功率中平均變化率的要求適用于移動臺輸出功率比所規定的最大輸出功率下限值低3dB的情況。

（2）測試方法

a.同2.1測試項步驟a至c。

b.在前向CDMA信道中設置衰減，以得到在移動臺天線連接器處測量的開環輸出功率，其數值為-15dBm。

c.發送“0”和“1”交替的功率控制比特（最后比特為1），隨后發送100個連續為“0”的功率控制比特，隨后發送100個連續為“1”的功率控制比特，再隨后發送100個連續為“0”的功率控制比特。

d.進入綜測儀功率測量子菜單，測量移動臺輸出功率。

e.在前向CDMA信道中設置衰減，以得到在移動臺天線連接器處測量的開環輸出功率為19dBm，并重復步驟c至d。

最小受控輸出功率

移動臺的最小受控輸出功率是指當閉環和開環功率控制都指示最小輸出時，移動臺天線連接器處測量的輸出功率。移動臺應具有降低輸出功率的能力，且不對其他的移動臺造成干擾。移動臺發射信號（如一次呼叫正在進行中），將隨著接收信號電平的增加（如移動臺向基站運動）而動態地降低自己的發射功率。當系統向移動臺發送要求其降低發射功率的功率控制比特（1）時，移動臺還會調整其輸出功率。

（1）技術指標

在閉環和開環功率控制都設置為最小的條件下，以CDMA信道頻率為中心的移動臺平均輸出功率應小于-50dBm/1.23MHz。

（2）測試方法

a.同2.1測試項步驟a至c。

b.向移動臺提供一個非常高的參考輸入信號（-25dBm）。

        c.向其連續發送要求其降低發射功率電平的功率控制比特（1）。

d.進入功率測試子菜單，然后對射頻功率進行測量，記錄最小的功率值。

頻率誤差、波形質量因數和發射時間誤差

（1）技術指標

頻率誤差是指測得的實際頻率對于理論期望的頻率之差。對于移動臺頻率誤差應該為-300～+300Hz，波形質量因數ρ應大于0.944（非正交引起的信/噪比惡化小于0.25dB），發射時間誤差τ應在±1μs范圍內。

（2）測試方法

a.同2.1測試項步驟a至c。

b.向移動臺提供一個參考輸入信號（-75dBm）。

c.進入波形質量測試子菜單，測量頻率誤差、ρ值和發射時間誤差，并記錄結果。

傳導性雜散發射

傳導性雜散發射是指在移動臺天線連接器處測量的指配CDMA信道帶外頻率上的輻射，分別在連續發送和門控發送期間的測得。

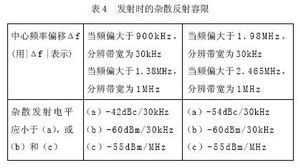

（1）技術指標雜散發射應滿足表4所規定的技術要求（如使用該表中所規定的分辨帶寬測量）。

注:中心頻率偏移接近載頻時,1MHz分辨帶寬可能不具備足夠的選擇性:因此應使用1MHz積分頻譜測量方法。

（2）測量方法

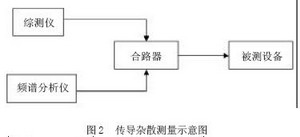

a.把綜測儀、頻譜分析儀和移動臺（已裝上測試UIM卡）如圖2所示連接起來，具有天線接頭的可以直接連接，具有內裝天線或無法外接天線的移動臺可通過天線耦合器（須有校準系數）進行連接，

b.同2.1測試項步驟b至c；

d.將在移動臺天線連接處所測量的移動臺輸出功率設置為-13dBm/1.23MHz。

e.從移動臺所用的最低中頻頻率、最低本振頻率、1MHz頻率中的最低頻率到載頻10次諧波頻率的頻率范圍內用頻譜分析儀掃頻。
