　　PassFail應用

　　PassFail功能應用在測試測量領域被廣泛使用，無論是在示波器、萬用表還是在頻譜分析儀上都可以看到它的身影。PassFail功能的本質是將采集到的信號數據與模版數據比較，通過判斷信號與模版的比較結果給出Pass或是Fail的測試結果。其流程可以歸納為：

1.根據測試需求編輯模版；
2.接入測量信號；
3.進行PassFail測量；
4.輸出測量結果。

　　由于測量算法較為簡單基礎（將采集到的數據與與之對應的模版數據進行比較得出測試結果）所以各個儀器廠商都提供的PassFail功能如圖1。

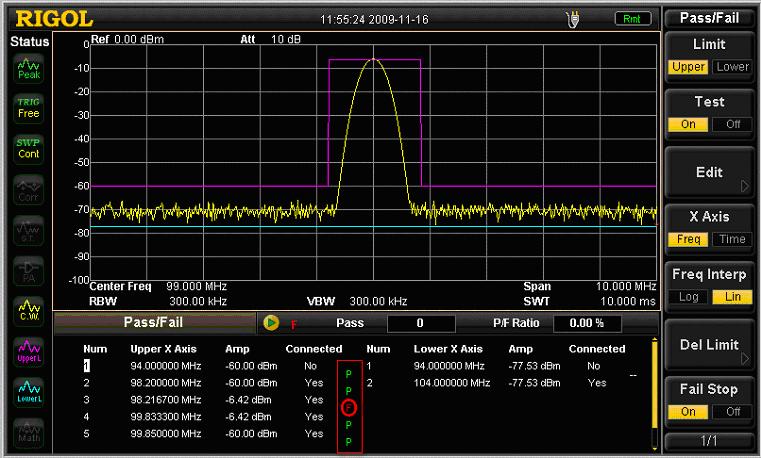

圖1DSA1030A提供的PassFail功能

　　由于受限于儀器操作形式的限制（儀器上的旋鈕、鍵盤、菜單等），儀器本身編輯模版、顯示測量結果都非常不方便。為解決這一問題，RIGOLDSA1000（A）系列頻譜儀提供上位機應用工具UltraSpectrum通過借助PC操作方式（鼠標、鍵盤等）解決了PassFail應用方上快速編輯模版，借助PC豐富的顯示資源，提供更加豐富的數據分析途徑。

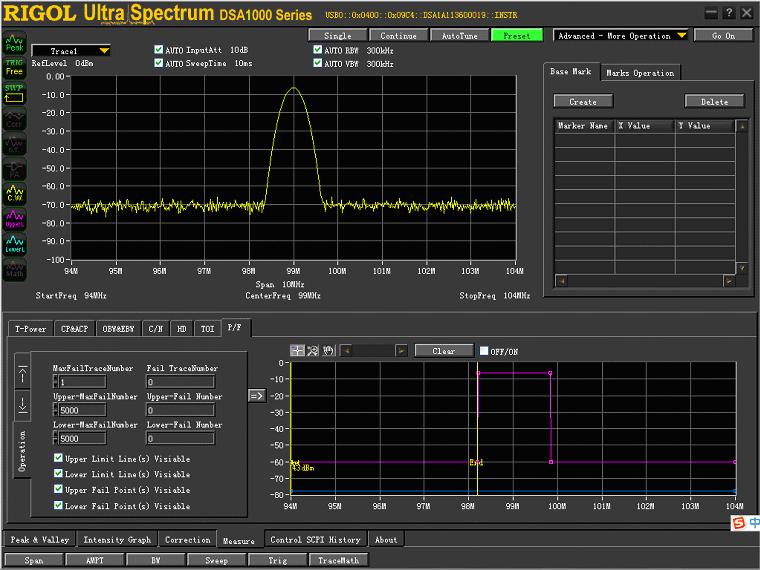

圖2UltraSpectrum提供的PassFail功能

　　PassFail應用--模版編輯

　　模版是一種標準，它是衡量信號的標尺，它本身和信號息息相關，它是“正常”信號加入容錯值后形成的，它是PassFail測試的關鍵。例如在EMI測試中根據國家標準指定的測試模版，如圖3。

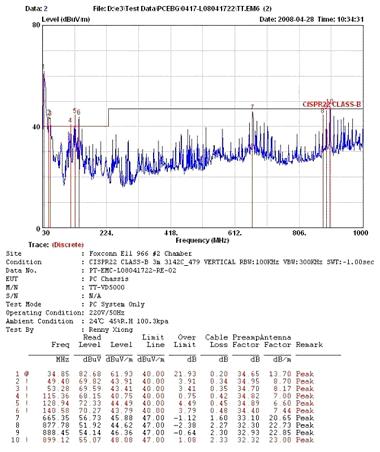

圖3EMI測試報告

　　針對模版的應用場景不同UltraSpectrum提供兩種模版編輯方式：

　　1.通過文件形式載入；--針對固定的規范或標準（例如EMI測試中使用的模版），這類測試模版參數統一，且生命周期較長，適合通過文件形式保存使用（UltraSpectrum提供的文件保存格式是標準csv格式，方便用戶在第三方軟件上編輯使用）。

　　2.通過用戶輸入編輯；--針對不同應用場景下用戶定制模板參數設置，方便用戶的各種需求。

　　上述兩種方式，可以互相轉換，即通過文件形式載入的模版數據可以被隨時調整編輯使用，被用戶的編輯的模版數據亦可以被保存成文件形式存放使用。

　　UltraSpectrum在用戶輸入編輯模版的模式下又提供了如下功能方便用戶編輯模版：

　　1.基于標準信號錄制模版；

　　模版是基于被測信號產生的，通過信號本身直接產生是最直接的模版生成方式。如圖4所示，基于該錄制模版再通過UltraSpectrum提供的快速編輯功能（刪除、添加、取最大/小值、加/減1、復制、粘貼等操作）就可以快速的編輯出需要的針對某一特定信號的PassFail模版如圖5。

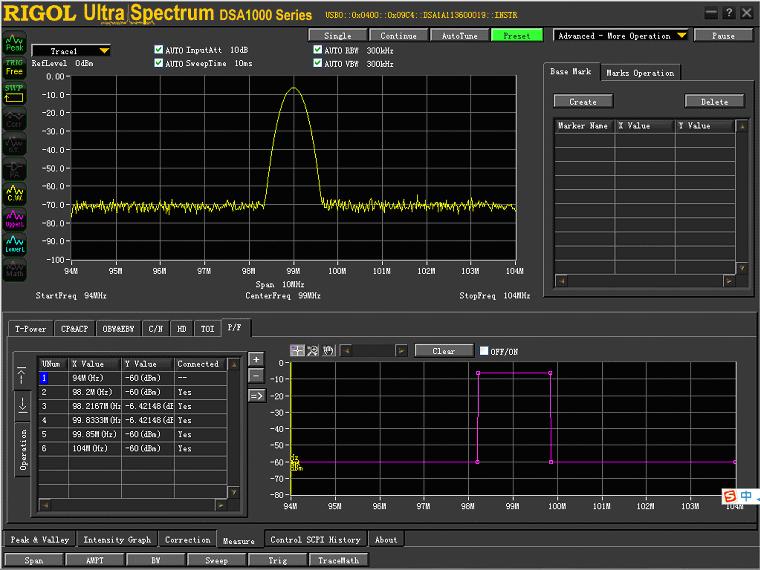

圖4基于信號錄制模版--原始數據

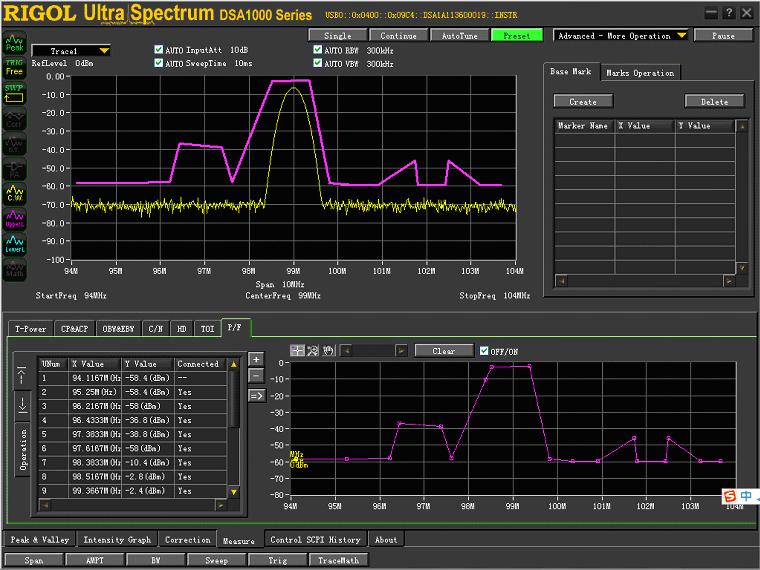

圖5基于信號錄制模版--編輯后數據

　　2.基與標準信號位置關系編輯生成模版；

　　通過借助鼠標，通過獲取鼠標在信號上的點擊獲取編輯的模板參數信息。如圖6，用戶可以根據鼠標點擊勾勒出模版的大致形狀，再通過提供的編輯功能細化模版使之達到測試的要求。

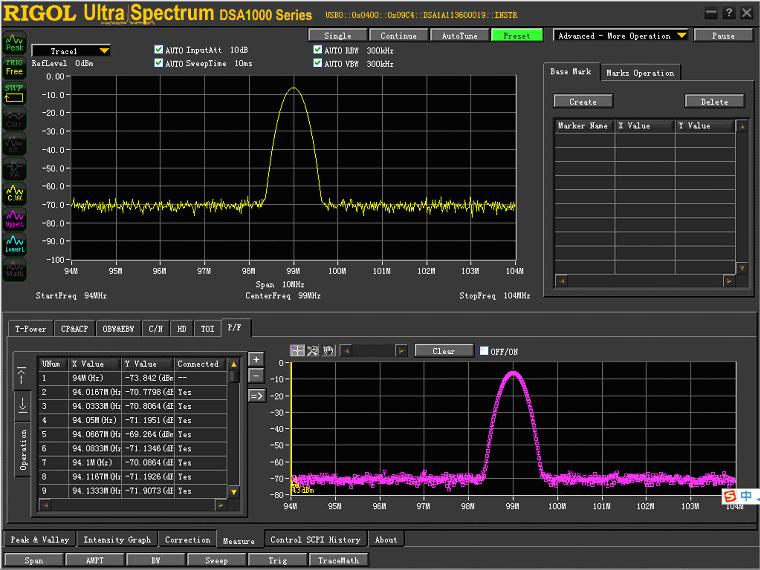

圖6基于信號錄制模版--獲得模版輪廓

　　通過上述模版編輯功能編輯的模版在一定條件下（主要受編輯模版所含點的個數限制）可以直接下載到RIGOLDSA1000(A)儀器上方便在沒有PC的環境下使用。
