Aeroflex公司在基于PXI3000系列的硬件基礎上，為WiMAX(OFDM/OFDMA)物理層信號測試提供了集信號源和分析儀與一身的解決方案。該方案適用于WiMAX(OFDM/OFDMA)終端、射頻器件以及子系統的物理層信號射頻參數的測試。

WiMAX(OFDM/OFDMA)信號源

302x系列PXI信號源的頻率范圍為86MHz~6GHz，它集成了32M的雙通道任意波形發生器，并帶有IQCreator波形發生器軟件，可產生802.16 OFDM和OFDMA信號作為激勵源，適用于射頻部件和射頻子系統的測試，符合IEEE 802.16-2005(WiMAX)和802.16-2004/corl 2005標準。表中給出了OFDM和OFDMA信號的配置。

IQCreator波形發生器軟件最大程度地開放參數界面，用戶可以在IQCreator中詳細編輯OFDM和OFDMA基帶部分信號(圖1)。這些配置主要包括：PUSC、FUSC和AMC域類型；用戶自定義的信道濾波；觸發用的數據標記點；信號損耗程度的定義。

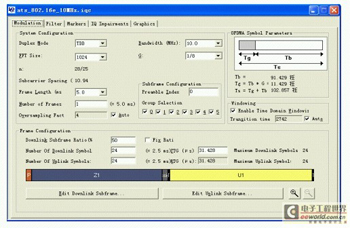

圖1：IQCreator波形發生器軟件最大程度地開放參數界面，用戶可以在IQCreator中詳細編輯OFDM和OFDMA基帶部分信號。

這些設置可以以文件的形式保存，供以后重新調用。當信號設置完后可以用IQCreator自帶的圖形預覽工具瀏覽頻譜、CCDF等重要參數(圖2)。

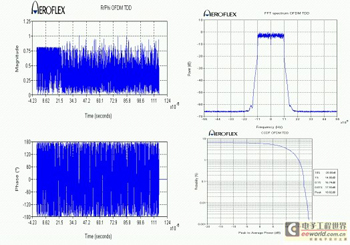

圖2：當信號設置完后可以用IQCreator自帶的圖形預覽工具瀏覽頻譜、CCDF等重要參數。

信號配置完成后被編譯成以AIQ為后綴名的文件，并被載入302x播放，從而得到想要的WiMAX信號。

WiMAX OFDMA信號測量

3030x系列的數字化儀的頻率范圍在330MHz~6GHz，帶寬可到28M，通過3030x采集的數據可以輸入到不同的測試套件進行信號分析。

Aeroflex在303x系列PXI射頻數字化儀上新增了WiMAX OFDMA測量套件，測量內容包括物理層OFDMA功率、頻譜x調制解調測量等，其標準與IEEE 802.16e(2005)相一致。主要的測試項有：發射功率、頻譜模板、占用帶寬、頻率誤差、符號/碼片時鐘頻率誤差、載波抑制/泄漏、調制誤差(EVM)、頻率平坦度。

表：OFDM&OFDMA信號的配置表。

WiMAX OFDMA測量套件同時支持上下行的傳輸信號，豐富的系統配置參數可以為不同的測量環境做出調整。例如，套件提供以下配置供選擇:

幀設定-幀長度：最高到20ms-標稱帶寬：1.25, 3.5, 4.375, 5, 7, 8.76, 10, 14, 15, 17.5, 20, 28 MHz -FFT 位數：128, 512, 1024, 2048-保護間隔：1/4, 1/8, 1/16, 1/32-調制方式: BPSK (導頻), QPSK, 16QAM, 64QAM-子幀鏈路：上行,下行-下行預放大索引號：0~113-下行子信道群位掩碼-每6位掩碼的開關-上行小區號：0~31

域設定-類型：PUSC-長度：1到最大符號時間(與幀和帶寬比設定有關)-偏置：1到最大符號時間(與幀和帶寬比設定有關)

用戶可以使用Aeroflex提供的測量庫開發自定義的測試功能和用戶界面。該公司還提供豐富的用戶接口Dll和VB API，可以在LabVIEW、LabWindows/CVI、Visual Basic和Visual C/C++平臺上使用，同時提供各個開發平臺上的程序代碼。

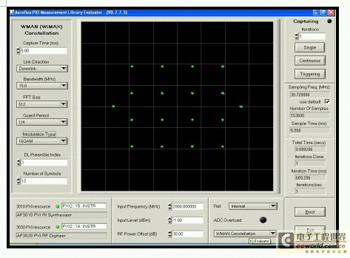

圖3：OFDMA 星座圖。

豐富的數據軌跡功能可以使用戶輕松獲得所需的數據圖形顯示功能，包括頻譜模板圖、功率對時間圖、EVM對時間圖、星座圖、子載波EVM圖等(圖3~圖5)。

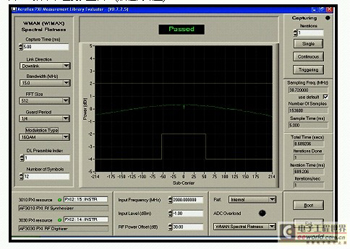

圖4：頻率平坦度測量圖。

WiMAX測量套件為了配合基于PXI的射頻生產測試系統作了很多獨特的設計和優化，在大多數情況下，所有的測量可以通過數字化儀單次的IQ數據捕獲來處理，寬帶(>28MHz)的頻譜模板可以通過幾次的窄帶IQ捕獲組合來獲得，IQ捕獲的次數與使用的3030x系列模塊的有效帶寬有關。

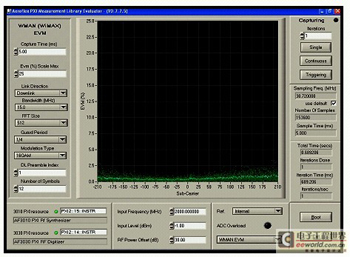

圖5：子載波EVM測量圖。

PXI系統在測量上的速度優勢顯而易見，模塊化的設計也使系統更具開放性，并已經做好了對技術發展革新的準備。
