2、駐波測量線的調整

圖2－1 所示是三厘米波導測量線。它由開槽傳輸線，探針和傳動裝置三部分組

成，當探針經過窄槽插入波導內并與電場平行，其感應一個電動勢經同軸探針座送到

晶體檢波器，被檢波后從測量放大器電表讀出。

當探針座沿波導移動時，放大器讀數就間接地表示了波導內電場大小的分布，找
出電場的最大值與最小值及其位置，就能求出駐波大小及相位。

當探針插入波導時，在波導中的等效導納會引起不均勻性，相當在線上并聯一個
導納，如圖2－2 所示。當終端接在任意阻抗時，由于Gu 的分流作用，駐波腹點和電
場強度都要比真實值要小，而Bu 的存在將是駐波腹點和節點的位置發生偏移。
當測量線終端短路時，駐波節點處的輸入導納Yin——>∞，駐波最大A 及最小
點B 位于Gin≈0 的圓上，如探針放在駐波的波節上B 上，由于此點處于輸入導納
Yin——>∞，故Yu 的影響很小，駐波節點的位置不會發生偏移。如果探針放在駐波
的波腹點，由于此點的輸入導納Yin——>0，故Yu 對駐波腹點的影響就特別明顯，
探針里容性電納將使駐波向負載方向偏移，如圖2－3 所示。

所以探針引入的不均勻性，將導致場的圖形畸變，使測得駐波波腹值下降而波節
點略有增高，造成測量誤差，欲使探針導納影響變小，探針愈淺愈好，但這時在探針
上感應電動勢也變小。通常是在指示儀表上有足夠指示下，盡量減少探針深度。
調節方法是將探針深入適當深度，測量系統終端短路，將探針移至二波節點之正
中位置，調節晶體座的調諧活塞，直至輸出指示最大。
當信號源頻率或探針深度改變時，由于將探針等效導納也隨之改變，所以必須重
新對探針進行調整。

3、 頻率計

實驗中常采用吸收式頻率計，當失諧，能量通過波導管，負載指示有一個固定值，
當調到諧振點時，能量被反射，指示器讀數下降到最小，根據頻率計諧振裝置的刻度，
即可直接讀出相應的頻率，見圖2－4。

自由波長λ o 和波導波長λg 的換算方法：
λ o=C/F
式中C 為自由空間波傳播速度，約3×1010cm/s
矩形波導中的H10 波滿足公式：
λ g=λ o/√（1-（λo/2a）^2）
式中，a 為矩形波導寬邊尺寸，對三厘米波導a=22.86mm.。

三 、實驗裝置

四、實驗內容

1、觀察了解頻率計，駐波測量線的結構形式。

2、用頻率計測信號源的震蕩頻率。

3、用駐波測量線測量場的分布圖形。

4、用駐波測量線測量波導的波長。

五、實驗步驟

1、觀察了解頻率計，測量線的結構形式，讀數方法。

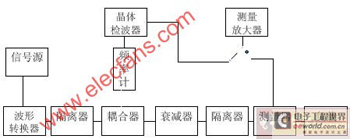

2、按圖2~6 檢查整個系統。

3、按信號源調整方法進行調整，先選取信號源工作頻率，調整波形類型、功率，然
后開啟電源預熱。

① 功率計：選擇合適的探頭和量程，把探頭連到功率計上。開啟電源預熱五分鐘
探頭連到信號源上，輸出功率。

② 信號源輸出功率滿足要求，經同軸連到測量系統上。

③ 用頻率計校準頻率，晶體檢波器輸出接到放大器輸入，調諧晶體檢波器，使電
表輸出最大。緩慢調節頻率計，使電表指示變小，當指示最小點時，這時頻率
計指示頻率，就是信號源輸出信號頻率，校準后頻率不符合實驗要求，改變信
號源輸出，重新進行校準，直到達到實驗要求頻率。

④ 調整測量線，將測量線探針插入深度適當（約1.0mm）調節調諧回路，使測量
放大器指示最大。

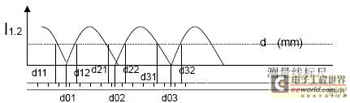

⑤ 把探針座移到右邊，用交叉讀數法，確定波接點的位置，然后計算波導波長λ
g。畫出相應表格

六、實驗前的準備

1、熟悉測量線、頻率計的工作原理和使用方法。

2、復習信號發生器，測量放大器正確使用，考慮好實驗步驟及畫好以下記錄表格。
七、實驗報告

1、由頻率計測得信號頻率，計算波導波長，并與實測的波導波長λ g 相比較，計算
相對誤差。

2、如何正確調諧探針電路？注意什么事項。
