隨著日益增加的智能手機和無線互聯網3G覆蓋范圍以及4G系統即將引入帶來的持續壓力，數字通信射頻組件的設計活動越來越豐富。設計活動的前沿在于功率放大器(PA)的開發。PA設計工程師面對的首要問題是功率所增加的效率(PAE)。高PAE意味著：

　　• 移動設備的電池壽命增加

　　• 基站天線覆蓋面最大化，網絡提供商的電費降低

　　• 能夠以更高的價格出售性能更高的器件，最終實現每晶圓片更高的收益回報

　　數字調制方案（如PSK、QAM以及OFDM）可實現高峰均比(PAR)的調制射頻載波。PA設計工程師必須考慮放大具有高PAR的通信信號的后果，同時保持線性和可接受的誤差矢量幅值(EVM)率。線性矢量網絡分析儀(VNA)提供關于線性條件下工作的功率放大器性能的基本信息。然而，當PA設計用于高功率級的壓縮非線性工作時，VNA必須提供額外數據。

　　VNA能夠測量主動和被動器件及系統的S參數。測量主動器件時，測量在線性增益小型信號器件上進行。測量小型信號放大器時，Anritsu（安立）的線性VectorStar VNA可提供內置功能，全面分析主動器件。表1概列了VectorStar MS4640A系列的性能。

　　非線性VNA的一個重要功能在于不僅可測量諧波含量，還可測量基頻信號，提供性能數據，從而有助于實現最佳的非線性PA設計。此外，非線性分析的一個關鍵要素是負載牽引測量，尤其是諧波負載牽引的測量。負載牽引分析對于適當提升主動器件的性能十分必要。為優化非線性器件性能，提供給器件的匹配必須在基頻和諧波頻率方面均加以?xún)?yōu)化。

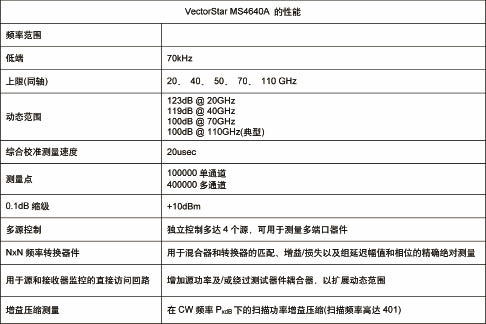

表1 VectorStar MS4640A系列性能

　　Anritsu/HFE 非線性 VectorStar VNA

　　VectorStar非線性系統提供可選被動或主動調諧器。主動調諧器的重要優勢在于，能夠?qū)Ρ粶y(cè)器件(DUT)提供全范圍負載，確保最佳性能。這對于非線性器件尤為重要，因?yàn)楹芏嗉?jí)別的非線性運行要求諧波反射伽瑪為 1，以實現最佳性能（圖1）。

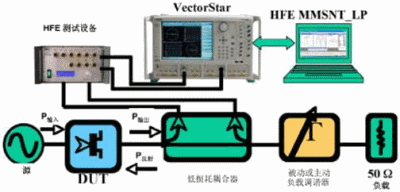

圖 1 非線性VectorStar工作示意圖

　　為什么選擇非線性器件？

　　非線性功率放大器的設計從晶片級開始。片上器件最終嵌入一個50Ω系統。片上主動器件的輸入阻抗并非50Ω，而大多數高功率器件的輸出阻抗通常在1 到2Ω之間。為將片上器件的輸入和輸出轉換至50Ω系統，需要一個匹配網絡。由于器件諧波含量大，匹配網絡必須包括基頻和諧波頻率組件的最佳匹配。提供關于相對于源和負載阻抗的器件性能的信息是非線性VNA測量系統的主要目標。因此，負載牽引流程是非線性測量系統的核心。

　　典型的負載牽引系統將耦合器定位于調諧器外部，監控器件隨調諧器阻抗變化的功率輸出。此方法要求預先校準調諧器。典型負載牽引設置的測量精度取決于校準后調諧器、電纜和接頭的可重復性。這種傳統配置內的調諧器由供應商提供的校準和控制軟件進行控制，存在調諧器軟件與非線性 VNA軟件之間關系復雜的問題。由于很多器件需要進行大面積史密斯圖表調諧，校準往往需要數小時。

　　通過在DUT和調諧器之間插入一個超低損耗耦合器，Anritsu/HFE 系統重新定義負載牽引測量。由于VectorStar系統將耦合器定位于DUT旁，因此可實現DUT源和負載阻抗的高精度測量。此外，還提供了同時實時監控阻抗和DUT性能的方法，實現回應即時顯示和實時調諧。該方法也避免了需要預先校準的麻煩。

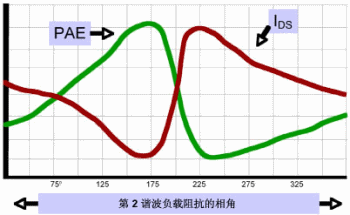

圖2 相對諧波負載阻抗的PAE性能典型標繪

　　諧波負載牽引的需要

　　圖2是相對于諧波負載阻抗的PAE性能的典型標繪。可看到，隨著第二諧波在一個特定相角終止，PAE得以?xún)?yōu)化。而且，最佳PAE和最小PAE彼此十分相近。這也是諧波負載牽引對于優化設計至為關鍵的另一原因。它不僅可確定最佳PAE、增益和最大功率的位置，還可識別應避免的區域。此情況下，若設計限制導致匹配網絡變化達50˚，則應謹慎設計，使網絡充分遠離Imax 點，以確保可接受的性能。

　　實現高精度的高伽瑪

　　非線性運行的設計要求之一是需要將諧波完全反射回器件，以便減少輸出諧波含量，提高PAE性能。這意味著，在進行負載牽引流程的分析時，諧波必須在器件輸出實現完全反射。當負載牽引調諧器提供最大反射時，在調諧器與器件之間的任何插入損失都會導致器件的伽瑪降低。此等測量皆為使用探測臺和探頭尖的在片測量。由于長射頻線和高損失探頭尖，這些系統的插入損失相當大，遠不能達到器件的理想伽瑪要求。
