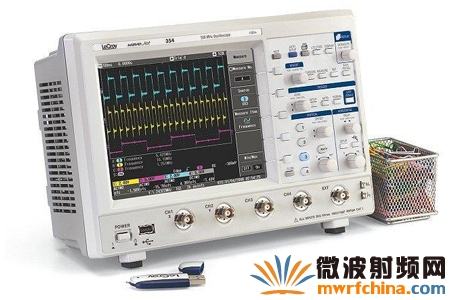

初級工程師如何正確的使用示波器(示波器原理)測量紋波呢?示波器(示波器使用方法)能夠?qū)⑷庋劭床坏降碾娦盘?hào)轉換成可以看見的圖像，便于大家研究各種電現象的變化過程。它是一種用途廣泛的電子測量?jī)x器，可以用來觀察各種不同信號幅度隨時間變化的一些波形曲線，還可以測試各種不同的電量，比如電壓、電流、相位差、調幅度等等。本文主要介紹了初級工程師如何正確的使用示波器測量紋波，在接下來的文章中，小編將會與您一起分享相關知識。

我們利用示波器(示波器的作用)做的任何測量都?xì)w結為都電壓的測量，該器件可以測量各種波形的電壓幅度，既可以用來測量直流電壓和正弦電壓，還可以測量脈沖或者非正弦電壓的幅度。除此之外，示波器還可以測量一個脈沖電壓波形各部分的電壓幅值，比如上沖量或者頂部下降量。這一點是其他任何電壓測量?jī)x器都不能比擬的。

如何正確的使用示波器測量紋波常常讓一些初級工程師感到很苦惱，他們?cè)谶M(jìn)行測量時經常會犯以下幾點錯誤：
(1)使用了一支帶長接地引線的示波器探針;
(2)將探針形成的環路和接地引線均置于電源變壓器和開關元件附近;
(3)允許示波器探針和輸出電容之間存在多余電感。

在電源中，存在大量可以很輕松地與探針耦合的高速、大信號電壓和電流波形，其中包括耦合自電源變壓器的磁場，耦合自開關節點的電場，以及由變壓器互繞電容產生的共模電流。

初級工程師如何正確的使用示波器測量紋波呢?利用正確的測量方法可以大大地改善測得紋波結果。

首先，通常使用帶寬限制來規定紋波，以防止拾取并非真正存在的高頻噪聲。為用于測量的示波器設定正確的帶寬限制;
其次，通過取掉探針“帽”，并構成一個拾波器，可以消除由長接地引線形成的天線。將一小段線纏繞在探針接地連接點周?chē)⒃摻拥剡B接至電源。這樣做可以縮短暴露于電源附近高電磁輻射的端頭長度，從而進一步減少拾波。

在隔離電源中，會產生大量流經探針接地連接點的共模電流。在電源接地連接點和示波器接地連接點之間形成了壓降，從而表現為紋波。為防止這一問題的出現就需要特別注意電源設計的共模濾波。

另外，將示波器引線纏繞在鐵氧體磁心周?chē)灿兄谧钚』@種電流。這樣就形成了一個共模電感器，其在不影響差分電壓測量的同時，還減少了共模電流引起的測量誤差。

集成到系統中以后，電源紋波性能甚至?xí)谩Ｔ陔娫春拖到y(tǒng)其他組件之間幾乎總是會存在一些電感。這種電感可能存在于布線中，抑或只有蝕刻存在于PWB 上。在芯片周?chē)偸菚?huì)存在額外的旁路電容，它們就是電源的負載。這二者共同構成一個低通濾波器，進一步降低了電源紋波和/或高頻噪聲。

在極端情況下，電流短時流經15 nH 電感和10 μF 旁路電容的一英寸導體時，該濾波器的截止頻率為400 kHz。這種情況下，就意味著高頻噪聲將會得到極大降低。該濾波器的截止頻率會在電源紋波頻率以下，從而有可能大大降低紋波。

電源輸出的直流電壓應為一固定值，但是很多時候它是通過交流電壓整流、濾波后得來的，或多或少會有剩余的交流成分，包含周期性與隨機性成分的雜波信號稱之為紋波。較大的紋波會影響CPU與GPU正常工作，這個數值越小越好。

初級工程師如何正確的使用示波器測量紋波呢?以上就是小編就此為大家做的相關介紹，相信在小編的講解下，各位讀者對如何正確的使用示波器這個問題都有了更深入的了解吧。在使用示波器時，大家還需注意要讓儀器在安全范圍內正常工作，這樣才能保證儀器和操作人員的安全。
