無線技術已經滲透到人們生活的方方面面，正在改變著人們的生活。縱觀整個無線測試行業，我們可以看到一些明顯的趨勢與挑戰：首先，測試的自動化程度越來越高，對射頻測試的速度要求也越來越嚴苛。其次，很多新興的產品會在同一個設備上集成多種無線通信標準。再次，各種新的無線通信標準的不斷涌入也為測試帶來很大壓力。

NI提出的基于PXI的無線測試平臺提供了一種“打破常規”的解決思路。即使用基于PXI的模塊化射頻組件，用戶通過軟件定義儀器的功能，并實現自定義的無線測試應用。這種方式為工程師們提供了高性能的射頻模塊，用戶自定義的UI以及持續更新的適用于不同無線通信標準的工具包。通過系統集成，最終將得到一個快速、靈活且具有高精度的射頻測試方案。針對快速演進的通信協議，基于NI PXI的無線測試方案，只需要升級與之相對應的最新無線工具包，即可進行最新標準的測試。

軟件為核心的無線測試平臺概述

NI一直倡導“以軟件為核心的測試測量架構”。在射頻領域，這個理念與“軟件無線電(Software Defined Radio)”不謀而合。基于現成可用的模塊化射頻與中頻設備，通過LabVIEW軟件和豐富的射頻與無線工具包，工程師即可快速實現射頻與無線應用的設計、開發和測試的全部流程。

PXI是一種基于PC技術的面向測試測量和自動化應用的堅固平臺，融合最新商業可用的PCIe總線技術保證了上下變頻后的中頻信號能夠被實時并持續的數字化到PC進行處理。NI PXI的控制器采用了最新的多核處理器，能夠應付任何復雜的通訊算法。另一方面，NI PXI射頻模塊的種類非常豐富，包括頻率范圍可達26.5GHz的RF信號分析儀與發生器，矢量網絡分析儀，微波開關，射頻放大器與衰減器以及功率計等，足以應對大部分的無線射頻應用。

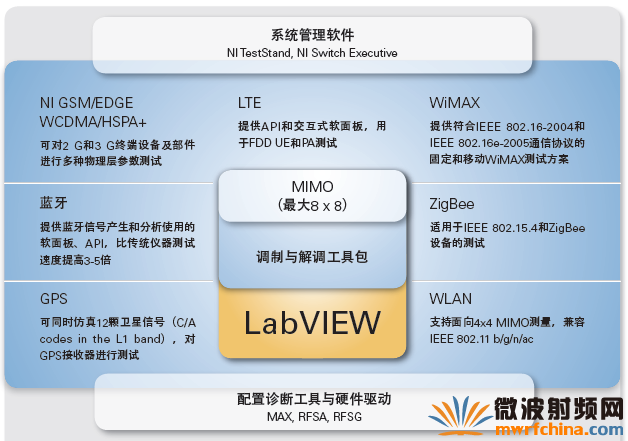

軟件定義的模塊化測試平臺自然少不了一個完備靈活的軟件平臺。一個完整的射頻應用軟件開發平臺應該包含如圖1所示的三層架構：系統服務和驅動層，測試應用開發軟件，測試系統管理軟件。

系統服務和驅動層是連接軟件開發環境和硬件設備的紐帶。除了起到設備驅動的作用，這一層還包含了硬件設備管理，診斷測試等功能。

圖1：NI射頻與無線應用軟件平臺

測試應用開發軟件即應用程序開發環境。LabVIEW就是一個專門為工程師設計的圖形化編程語言，除了和PXI硬件的無縫連接外，它還集成了數以千計的信號處理和分析算法，以及調制解調，頻譜分析等各種工具包，針對射頻應用，能夠完成功率譜、相鄰信道泄漏比（ACLR）、誤差矢量幅度（EVM）等一系列測量。在LabVIEW開放的軟件環境中，用戶還可以實現帶有自主產權的射頻算法，用以應對最新的無線通信協議標準。

系統管理軟件層位于軟件架構層次中的最頂層。特別對于自動化測試，測試管理軟件能夠幫助用戶大幅縮短軟件開發時間，優化測試策略，大大提高測試效率。

提升射頻測量速度

軟件定義的射頻測量系統的核心優勢之一便是比傳統射頻儀器高得多的測量速率。具體來講，NI PXI平臺融合了最新的PCI Express總線技術可以進行高速的數據傳輸，融合最新的多核處理器技術可以進行快速的信號處理。針對中頻與基帶信號的實時處理需求的應用，可以直接將信號通過Peer to Peer技術傳送到帶有FPGA的協處理模塊直接進行高速的自定義信號處理。

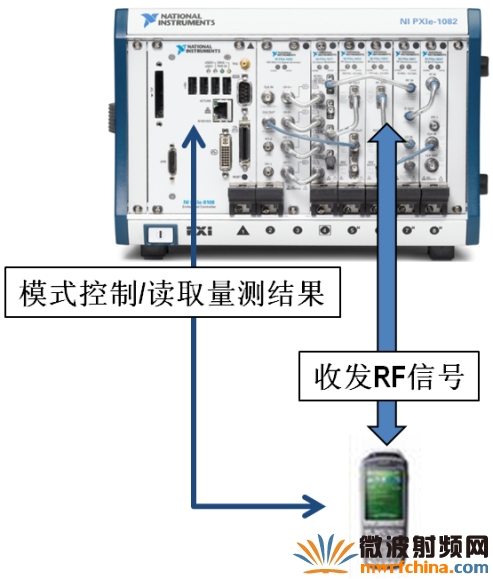

目前，國際主流移動終端廠商針對移動設備采用非信令測試的方式也大大減少了射頻測試的時間。NI PXI平臺則是實施非信令測試的最佳平臺，如圖2所示。NI PXI嵌入式控制器具有多種I/O連接方式，包括GPIB、串口、并口、千兆以太網以及USB，可用于和移動設備連接，進行模式控制，測量結果讀取等功能。射頻模塊則針對待測設備收發射頻信號進行測試。

圖2：基于NI PXI的非信令測試

采用PXI提升射頻測試速度的一個典型的案例是TriQuint公司使用NI PXI和LabVIEW縮短了射頻功率放大器的特征化時間。現代的功率放大器需要滿足更為多樣化的需求，被設計成可以在多頻帶多調制模式下工作。另外，射頻功放的特征化測試還需要在多種頻率、電平、溫度和功率范圍下測試，完成一個典型組件的特征化過程需要大約30,000到40,000行測試數據。如果使用傳統的機架射頻測試設備，每行數據大約需要10秒收集，這樣每個獨立組件需要超過110小時進行測試。基于NI PXI的解決方案利用高速數據總線、高性能多核CPU和并行測量算法實現了盡可能快的測試速度。此外，NI GSM/EDGE測量套件和用于WCDMA/HSPA+的NI測量套件使用合成測量，所有測量可以使用一組I/Q數據完成。最終，使用NI PXI將測試時間從兩周縮短為大約24小時。表1 比較了傳統測試臺和PXI測試臺的測量時間和速度提升。

表1：在單個測量序列中，PXI測試臺完成快了6至11倍。時間是基于100幀的測量得到的。

增加系統可擴展性

軟件定義的射頻測量系統的另一個優勢在于增加系統的可擴展性。現在的智能手機可以支持多頻段，多個無線標準，事實上，更多情況下，除了射頻部分測試，還可能進行音視頻接口以及電池功率等方面的測試。模塊化儀器提供的靈活性與可擴展性為像有這樣需求的測試提供了很大的空間。

PXI已經成為主流的模塊化架構測試系統，現在有超過50家的PXI系統聯盟（PXISA）提供超過1500種的PXI模塊化儀器，僅NI就提供超過500種PXI模塊。模塊化儀器本身種類的多樣性也使得很多射頻應用成為可能。比如帶有FPGA的協處理模塊可以進行在線頻譜監測，使用PXI的高速存儲設備可以實現射頻信號的持續流盤與回放等。

易于兼容最新通信標準

軟件定義的射頻系統可以很好的支持最新的通信標準。一方面，在任何一個通信標準初期，沒有商業可用的通用測試方案時，NI PXI作為一個開放的、自定制的測試平臺，可以由科研人員和工程師開發自己算法和測試序列；另一方面，NI公司一直持續投入新一代無線通信標準的測試，無論是硬件產品還是軟件工具包都走在該領域的前列。

以802.11ac測試為例，無論從帶寬，測量復雜度，調制階數與目前的WLAN標準802.11n相比，都有顯著的提升。NI于2012年1月發布了測試802.11ac WLAN芯片組和設備的先行支持，并于巴塞羅那舉辦的世界移動通信大會(MWC)上展示了最新的802.11ac測試解決方案，能夠支持包括20，40，80和80+80 160MHz各種帶寬的信號接收(Rx)和發送(Tx)，并支持高達4X4 MIMO的配置。NI測試解決方案兼具足夠的靈活性，除了802.11ac，同樣可以向下兼容，測試802.11a/b/g/n設備。

總結：

綜上所述，NI射頻測試方案結合高性能的射頻模塊與靈活的軟件平臺，幫助工程師們大大提高了射頻測試速度，增添了系統的靈活性，易于兼容最新的通信標準，可以輕松地滿足不斷變化的市場需求，最大程度上保護測試廠商的資產投資回報。

作者：姚遠，技術市場工程師，美國國家儀器
