為了測試基站的接收機干擾是否受到兩個或者多個發射頻率的無源互調干擾，安立公司開發專用于測量無源互調的無源互調分析儀PIM Master^TM。安立公司針對移動通信CDMA頻段，E-GSM頻段，PCS和AWS頻段推出了其第一代高性能無源互調測試系列解決方案PIM Master^TM ，包括MW8208A，MW8209A和MW8219A，分別覆蓋中國移動，中國聯通和中國電信運營頻段的無源互調測試。

安立公司具有40瓦發射功率和已獲得專利的無源互調故障點定位(Distance-to-PIM^TM)技術的PIM Master^TM是專為現場查找無源互調問題、快速定位無源互調問題的而設計的方案。

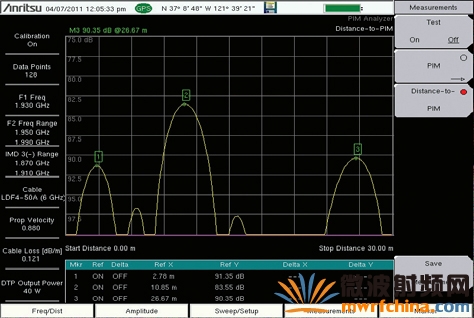

安立公司開發并發明的精確定位無源互調故障源的技術，稱為無源互調故障點定位(Distance-to-PIM^TM，即DTP)，已獲得美國專利，為安立無源互調分析儀PIM Master^TM的特色功能。工程維護人員不用再浪費時間敲擊鐵塔試圖定位無源互調故障源，如果無源互調來自于天線系統或者周圍環境也不用再猶豫不決，在幾秒鐘內，無源互調故障點定位(Distance-to-PIM^TM)技術可以測量天線系統內和天線系統外的所以的靜態無源互調故障問題的相對幅度大小和故障。只有無源互調故障點定位(Distance-to-PIM^TM)技術才能發現的無源互調故障包括: 污染了的連接頭，腐蝕的連接頭，扭矩過大的連接頭，存在微觀電弧的連接頭，天線系統外的無源互調問題。無源互調故障點定位測試相對于傳統的無源互調測試來說提供了更多的洞察力，這些獲得的定位信息可以加速問題源的修復，控制問題源的修復成本，幫助制定精確的預算計劃等等。比較不同時間PIM的測試值變化，可以觀察器件是否隨著老化而性能惡化，這可以使得PIM源在升級為導致掉話或阻塞的故障之前被修正。

無源互調是對功率敏感的。現今基站發射塔承載的功率越來越大，PIM Master對此專門為測量無源互調量身設計了2 x 40 瓦的射頻功率特色功能， 能發現更多的傳統20瓦無源互調測試儀發現不了的無源互調問題。無源互調問題對功率敏感且可能是間歇時斷時續的，無源互調問題剛剛開始出現并表征的時候經常就是這樣的情況。這可能是由于輕微的腐蝕，高業務量的負荷，或者天氣條件的變化導致了環境半導體等。使用高的功率電平經常可以使時斷時續的故障變得可以觀察。高的功率電平對發現多載波天線系統中的故障來說是必要的，對于發現連接頭中的在顯微鏡下看到的縫隙形成的微觀電弧也是必要的。

安立無源互調測試方案能完成測量功能可列舉如下：

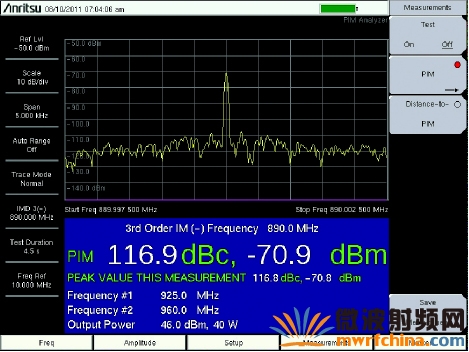

(1)無源互調測試：發射信號的3階， 5階， 和7階互調產物絕對幅度和相對幅度

(2)噪底電平：基站的接收噪底電平

(3)無源互調故障點定位：系統內和系統外的多個無源互調問題故障源一次性定位(距離和相對幅度)

(4)配套的安立手持高性能儀表為可完成頻譜測量、基站信號質量監測、各種通信制式的信號解調/射頻測量/空中接口測量功能、基站系統內部單元故障排查、基站系統外部干擾排查與干擾定位、室內與室外信號覆蓋、多信道掃描、基站功率監測等功能。

四、典型測試案例與結果分析：

以下案例均來自于安立無源互調分析儀PIM Master在客戶外場測試中的實際現場測試結果。

1.線纜腐蝕受損引起的無源互調問題定位

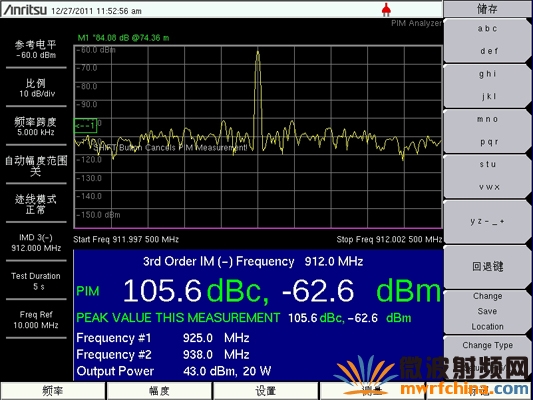

在某基站外場的實際測試中，檢查某根饋線，其PIM值為-62.6dB如下：

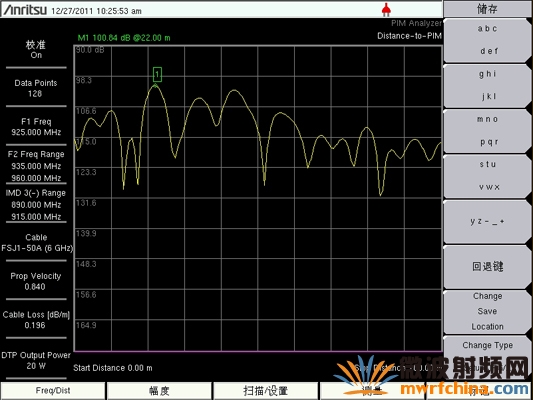

采取安立專利特色功能DTP進行無源互調定位，定位在約22米，結果如下：

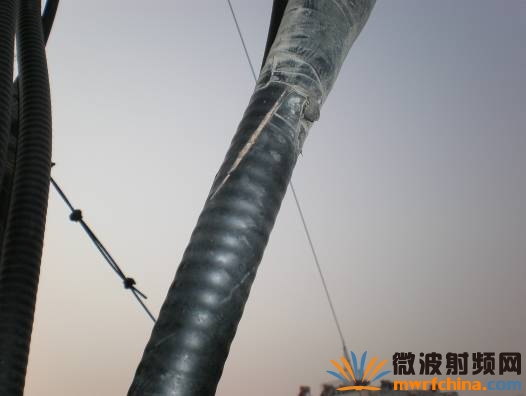

此處位于基站塔上，工程維護人員至約22米處尋找故障，發現如下線纜腐蝕破損，此故障系施工質量造成的線纜外皮劃痕，由于日曬雨淋腐蝕造成了線纜內部受損，造成的故障。

類似的線纜腐蝕受損問題，由于在基站塔上，如果不采取安立極具特色功能的無源互調故障定位技術手段，采取純敲擊人工手段，幾乎不可能定位和排查到。工程維護人員不用再浪費時間敲擊鐵塔試圖定位無源互調故障源，只有無源互調故障點定位(Distance-to-PIM^TM)技術才能發現的靜態無源互調故障包括: 污染了的連接頭，腐蝕的連接頭，扭矩過大的連接頭，存在微觀電弧的連接頭，天線系統外的無源互調問題。無源互調故障點定位測試相對于傳統的無源互調測試來說提供了更多的洞察力，這些獲得的定位信息可以加速問題源的修復，控制問題源的修復成本，幫助制定精確的預算計劃等等。
