愛上SPARQ有八大理由：

1，40GHz,4端口
2，一鍵操作，內置OSLT校準
3，價格只有傳統VNA的一小部分
4，能直接用于仿真的S參數
5，實時進行時域觀察,仿真和分析
6，支持TDR/TDT模式
7，去嵌入能力
8，小巧輕便，堅固耐用

4，能直接用于仿真的S參數

前面我們曾談到,SPARQ區別于VNA的重要差別是,SPARQ測量出來的S參數可以直接用于EDA仿真軟件。可直接用于仿真軟件的S參數需要具備以下特點：
（1），遵循三大S參數特性原則:無源性（Passivity），互易性（Reciprocity），因果性（Causality）。VNA產生的S參數由于不遵循這三個特性的原則,需要另外的軟件來做這三個原則的檢查驗證之后才能用于仿真。SPARQ的設置界面中可以使能或禁止三個特性的驗證功能，如圖五所示。

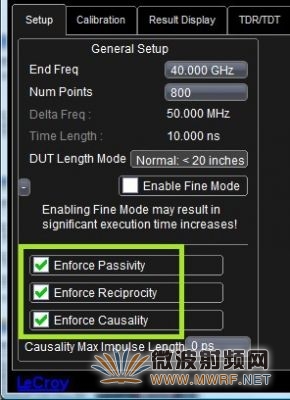

圖五 S參數三大原則驗證設置界面

（2），有DC點。 VNA產生的S參數不帶有DC點,需要另外的方法測量出DC時的S參數值。SPARQ測量的S參數帶有DC點。

 （3），工程師處理差分信號需要混合模式S參數。但VNA不能提供混合模式的測量結果，需要軟件的支持(例如：PLTS)。SPARQ則有標準的混合模式S參數測試功能，可在菜單中進行輕松的設置，如圖六所示。

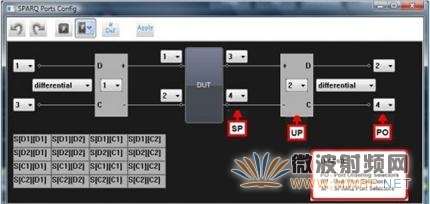

圖六 混合模式S參數設置設置

（4），S參數以touchstone文件格式保存。這VNA和SPARQ測量的S參數都具備這個特點。

5，實時進行時域觀察,仿真和分析

SPARQ可以非常方便地利用測試出來的S參數仿真在時域上的階躍響應，脈沖響應結果，Z參數結果等。圖七表示為SDD11的階躍響應。圖八表示為SDD11的脈沖響應。

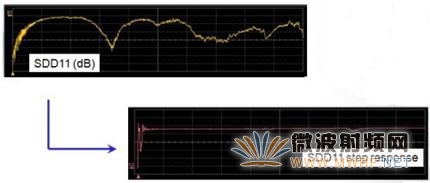

圖七 SDD11 S參數及階躍響應

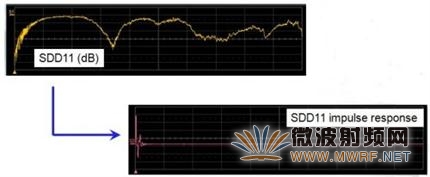

圖八   SDD11 S參數及脈沖響應

6，支持TDR/TDT模式

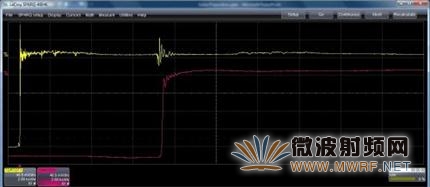

SPARQ帶有TDR模塊（脈沖產生器）和TDT模塊（采樣器）。TDR模塊可以產生6ps的快沿信號。在圖九的設置界面中，用戶可以直接控制SPARQ從指定的端口發送和采樣該快沿信號。 TDR/TDT1表示為端口1（可以設置為其它端口）的入射和反射波形。TDR/TDT2是表示為端口2（可以設置為其它端口）采集到的6ps快沿經過被測物傳輸后的時域波形，該波形也可以是相鄰信道串?dāng)_的波形。該模式下可快速定位微小的、間歇性的、孤立的問題，可確認是否連接良好。

7，去嵌入能力

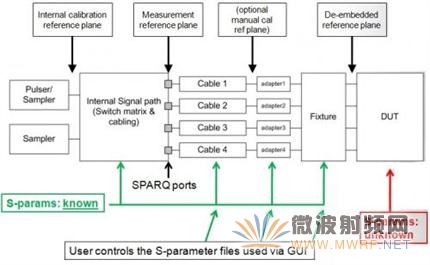

圖十 SPARQ測量S參數的系統框圖

8，小巧輕便，堅固耐用

SPARQ正面看上去是長方形，長33cm, 寬17.8cm。直視看下去是正方形，邊長33cm。SPARQ重量只有7.711kg。 相比于笨重的VNA，SPARQ小巧輕便，堅固耐用，可以輕松移動到需要的位置。
