應用一：功率放大器作為傳播模型校正發射機

在移動通信基站新站選址前，需要采用經驗?zāi)Ｐ蛠磉M(jìn)行小區規劃。無論采用哪種經驗?zāi)Ｐ停捎诤蛯?shí)際環境存在一定的誤差，同時，對各種地形的判斷也具有主觀性，所以其預測結果往往和實際結果有較大的差異。因此，在工程上需要用連續波（CW）模擬發射機對預測的傳播模型進行校正。

采用信號發生器加寬帶功放的模式，一套設備就可以實現各種頻段的模型校正發射系統，包括CDMA、CDMA2000、GSM900/1800、E-GSM、PHS、TD-SCDMA和WCDMA，成本十分低廉。如果采用CW信號源（如Agilent 8646），可以組成寬帶的CW發射機；如果采用矢量信號源（如Agilent ESG），則可以組成各種帶調制信號的寬帶發射機。

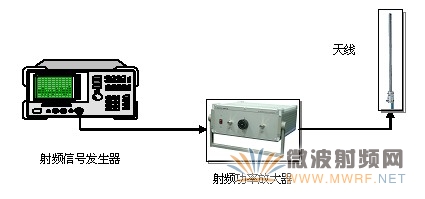

圖一：寬帶放大器實現通用的模型校正發射機

應用二：功率放大器作為基站發射機來評估基站天饋系統

前例是應用于在新基站選址之前，而本例則是應用于在站址確定，而且天饋系統架設完畢后，用功率放大器來評估天饋系統的實際覆蓋范圍，在這種情況下，放大器的輸出應該和基站發射機的輸出功率大小一致。

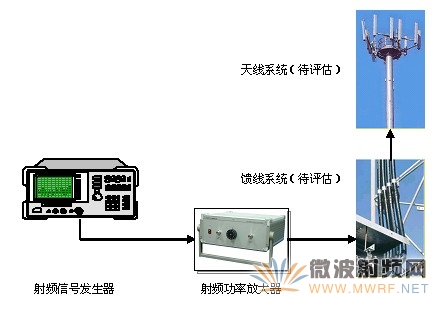

圖二：用放大器來評估天饋系統的覆蓋范圍

應用三：用功率放大器來配合室內分布系統的安裝

在移動通信室內分布系統，尤其是兼容多制式、多頻段的綜合室內分布系統中，功率放大器可以作為以下二種應用。

1. 作為模擬發射系統，這種應用類似于應用一，只是本應用是在室內進行；
2. 作為模擬干線放大器。

在本應用中，增益可調的寬帶放大器（0.8-2.5GHz）尤其適用。

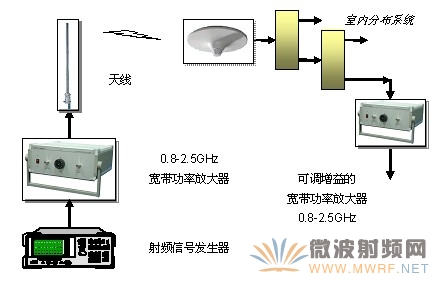

圖三：用放大器來配合綜合室內分布系統的安裝和調試

應用四：用功率放大器來測量泄漏同軸電纜

功率放大器可以用來測量泄漏同軸電纜的泄漏大小，如果是寬帶測試，可采用均衡器來補償通帶頻響。

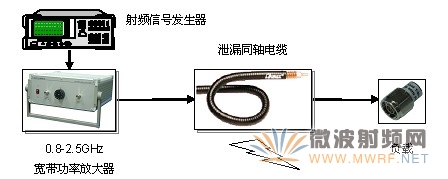

圖四：用放大器來射頻泄漏同軸電纜

應用五：用功率放大器來無源器件的互調失真

在無源器件的互調測量系統中，需要用到大功率放大器。

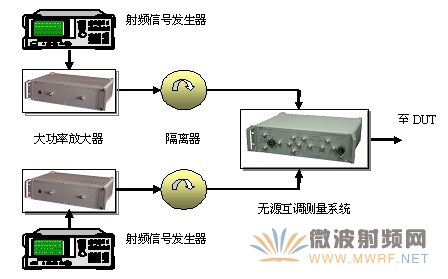

圖五：用放大器來進行PIM測量
