引言

濾波器是通用的無源，線性，兩端口器件。通常采用掃頻傳輸/反射測試技術來完整的表征他的特性。雖然濾波器是一種簡單的電氣元件，但是它的特性在元件測試系統中的地位是很重要的。此案例是測試一個帶通濾波器，要求它對于指定帶寬內的信號具有最小的損耗和失真，而對通帶之外的信號具有最大的抑制。為了精確地測試這些特性，要求測量系統的頻率和功率電平在很寬的范圍內都要非常精確。

DSA1030A配備TG功能，可以完成類似網絡分析的一些簡易測試功能。

例如用DSA1030A可以對測試濾波器做簡單的定性分析，測試方法和實測效果如下圖所示。

應用實例

圖1、測試連接方法

為了確保通帶測量具有高的幅度精度，要求有好的原始和經修正的系統特性。所以要做歸一化的操作。首先如圖2所以，用線纜將TG輸出的GEN OUTPUT與頻譜的RF INPUT連接，

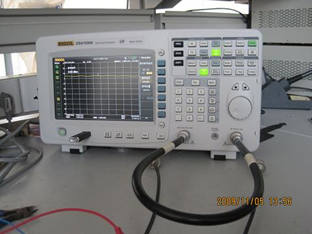

圖2、連接GEN OUTPUT與RF INPUT

連接后，做歸一化的操作。

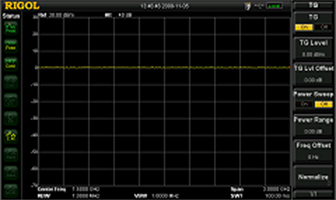

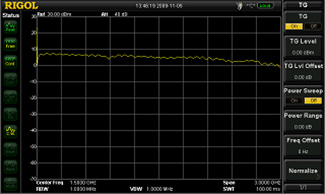

圖3、歸一化前后比較

根據測試的具體濾波器，設置頻譜儀的參數。

此測試中，將中心頻率Center Freq設定為2GHz，帶寬Span設定為100MHz。幅度設定為20dBc-30dBc都可．具體測試結果如下圖所示。根據測試結果和我們歸一化是的測試圖做比較，就能很好的看到濾波器的形狀特性以及插入損耗，

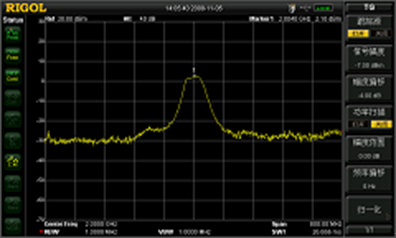

圖4、最總測試效果

其中，對于根據波形分析對濾波器特性的要求，我們可以應用NdB帶寬功能測試，還可以利用四個Mark和Delta Mark測試此窄帶濾波器偏離10KHz，衰減3dB以上等各個點的特性。
