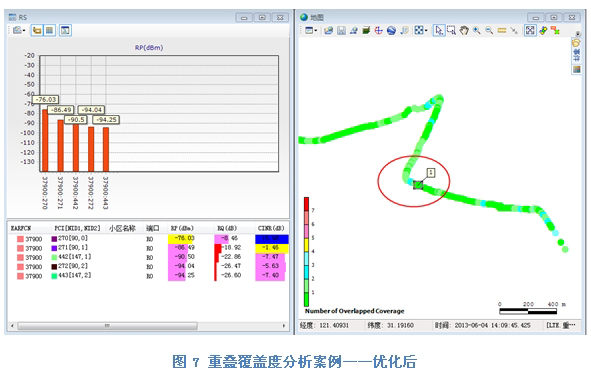

經優化后，加強了紅圈區域內第一強小區的覆蓋強度，同時控制了第二、第三強小區的覆蓋范圍，紅圈區域內重疊覆蓋度明顯下降。如當前采樣點重疊覆蓋度為1，表明該區與第一強小區場強差6dB范圍內的小區數由3下降為1（含第一強），這說明此時已無小區與第一強小區場強差在6dB內，CINR也從7.65dB上升到15.48dB 。

除了解決重疊覆蓋度以外，依靠掃頻儀獨立于網絡的特點，高精度（RSRP檢測精度-128dBm）的測量方式，可以檢測出現網中存在的弱覆蓋、越區覆蓋、覆蓋方向不符等覆蓋問題，直接定位問題小區，生成各類問題核查圖層，并將其相關的無線參數進行上報，方便網優工程師進行調整[4]。

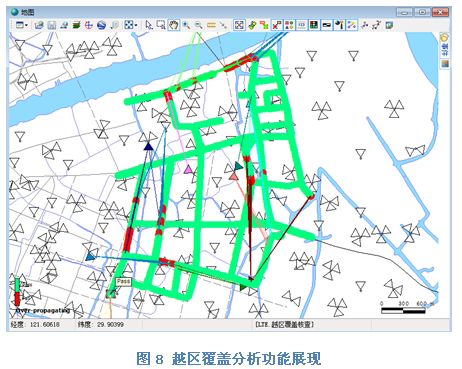

以最常見的越區覆蓋為例，通過設定門限的判定，軟件自動生成越區覆蓋核查圖，如下圖。紅色采樣點即為根據門限判定的越區覆蓋采樣點，通過連線將導致越區覆蓋的小區相連，幫助網優工程師直接定位待優化的問題小區。

與越區覆蓋分析類似，掃頻分析軟件還可通過掃頻數據，準確分析并定位弱覆蓋、覆蓋方向不符、導頻污染和室分信號外泄等覆蓋類常見問題，為提高優化工作效率提供有力的支持。

干擾核查

TD-LTE系統內常見干擾主要有同頻干擾、同模3干擾。在LTE網絡中，由于小區信號不能通過合并其他同頻小區信號獲得增益來消除同頻間的干擾，由同頻引起的干擾已經成為TD-LTE系統內影響最大的干擾因素，解決辦法就是上述通過合理的覆蓋控制，減少小區間的重疊覆蓋。

再來看同模3干擾，它是LTE網絡制式下特有的一種干擾方式。LTE網絡制式下，用戶入網首先需要進行同步，進而通過參考信號來評估信道質量，進行相關資源的分配，如果主同步信道攜帶小區的ID（0，1，2）相同，就會造成PSS讀取失敗、用戶接入困難的問題，后續的信道評估也會造成偏差，這就是現網規劃及優化中經常提及的同模3干擾。

掃頻儀依靠強于終端的同頻解析能力（＞15dB），檢測同頻解析能力范圍內的所有小區，分析和對比各小區的強度，并根據同模3小區判定門限，直接定位出所有符合條件的同模3小區，如下圖所示：

在此案例中，可根據PCI規劃原則，兼顧其與周圍其他小區的同模情況，適當修改PCI即可避免此同模3干擾。如修改PCI仍將引起其他區域的同模3干擾，則需考慮適當調整同模小區的覆蓋范圍和信號強度，盡量減小同模干擾的影響。

鄰區分析

傳統的鄰區關系的添加或刪除是通過規劃軟件仿真后添加，再根據網優人員反復的現場測試的經驗以及大量MR數據的分析，經過多次添加必要和刪除冗余的鄰區關系，在多次驗證后得到一個比較合理穩定的鄰區關系。即便如此，隨著無線環境的變化以及基站的增減，鄰區關系仍需不斷優化，由此帶來的日常工作量很大。

由于掃頻儀獨立與網絡，不受鄰區規劃限制，能夠真實反映網絡的無線環境，測試數據完整，可準確分析小區的覆蓋質量并驗證鄰區效果。在掃頻儀獲取了完整的測試數據后，通過設定必要的鄰區關系門限，掃頻數據分析軟件將自動生成相應的鄰區分析報表，根據導入基站工參表的鄰區關系給出5中鄰區建議：添加、不建議、有效、再核查、未測到，如下圖。這為網優工程師提供了較為完整的鄰區關系添加或核查的建議，大大減少了網優工程師的工作量，大幅提升鄰區優化的工作效率。
