1、前言

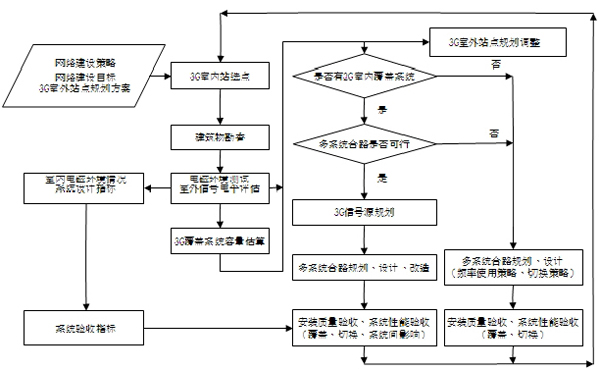

電信業重組已經拉開序幕，移動運營商必須通過提供優質的網絡服務，才能吸引更多的用戶，在激烈的競爭中拔得頭籌。由于用戶使用習慣的改變，當今社會移動業務絕大部分發生在室內，根據DoCoMo 的3G 運營經驗，69.7%的話務量來自室內，只有約30.3%的話務量來自室外，室內覆蓋的好壞直接影響整個網絡的質量，因此各大運營商都高度關注室內網絡的好壞，同時也在室內網站建設中投入巨資。為了使網絡能平穩的過渡到3G，使得室內覆蓋系統能在最短的時間之內滿足3G 的網絡服務質量的 要求，更好的為用戶服務，運營商進行了室內覆蓋系統的網絡改造和升級。通常的3G 室內覆蓋系統的改造流程如下：

由于目前運營商的2G 網絡已經建設了多年，且相對比較成熟，通常情況下，運營商都會選擇首先改造已經有2G 網絡覆蓋的點開始，且基于成本、與業主協調 關系、工程難度的角度考慮，都會選擇使用共網合路的方案來進行改造。

如何來驗收室內覆蓋工程，將是各運營商必須面對的問題，工程好壞直接關系 到網絡質量，因此一套合理的測試系統，將是運營商的首選，創遠公司根據若干年測試的經驗，推出了CDMA 室內覆蓋規劃和優化測試解決方案。

2、CDMA 室內覆蓋規劃和優化測試解決方案

2.1、系統配置

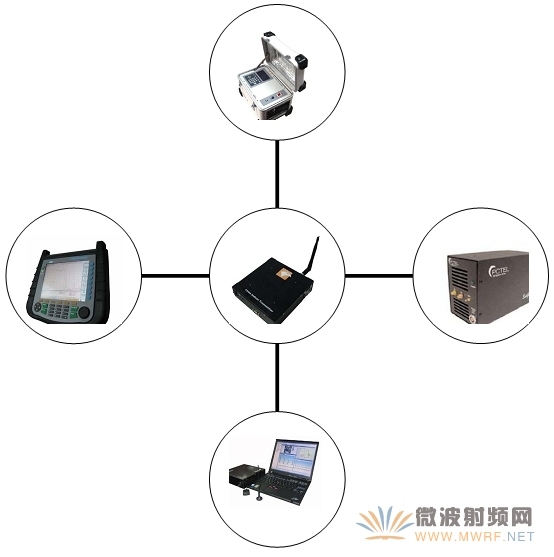

CDMA室內覆蓋規劃和優化測試系統由基站模擬發射機、掃頻接收機和頻譜儀組成，如下圖所示：

2.1.1、導頻發射機

Eagle CDMA2000 導頻發射機是一款適用于室內/外工程測試的儀表，結構緊湊、便攜性強，既可以輸出連續波信號也可以輸出調制信號，即模擬實際基站發射的導 頻信號；該發射機可用于傳播模型校正、覆蓋測試、及室內覆蓋系統的輔助設計和 工程驗收測試。

Eagle CDMA2000 導頻發射機支持CDMA800/1900 頻段，輸出功率可調，在調制 模式下輸出導頻信號，PN 可由用戶設置。其主要特性如下：

· 支持頻率：870-880MHz 或1930-1990MHz
· 支持CW 連續波信號和CDMA 調制信號，CW 模式下頻率可調步長為30KHz， 導頻模式下，頻率可調步長為1.25MHz；導頻模式下PN碼可由用戶設置
· 輸出功率可調節，分別為：
○ 2W：CW -10dBm~33dBm；Pilot：-10dBm~30dBm 步進：1dB
○ 5W：CW 10dBm~37dBm；Pilot：10dBm~34dBm；步進：1dB
○ 20W：CW 10dBm~43dBm；Pilot：10dBm~40dBm 步進：1dB
· 操作簡單，容易上手，參數可通過軟件或者按鍵來設置
· 自動記憶上一次關機前的設置，開機即可輸出，提高測試效率
· 內置了過熱保護放大器
· 開關分別控制電源和RF輸出，在信號源穩定工作的條件下節省電，并減 少對周圍環境的不必要的輻射
· 防水，防塵，防震，合適在室外復雜的環境中使用（5/20W 發射機）
· 自帶充電電池，可連續長時間工作。（2W 發射機）

2.1.2、CDMA2000/EvDo 掃頻儀

Eagle Receiver for CDMA2000/EVDO 接收機測試系統是基于PCTEL SeegGull LXCDMA2000/EvDo 掃頻儀基礎上的，多頻段、多制式靈活配置的測試系統，它能夠掃 描測試CDMA2000/EvDo 下行信號，實時掃描并記錄測試數據。支持CDMA2000/EvDo800 和1900 頻段。其主要特性如下：

· 支持CDMA2000 1xRTT and CDMA EV-DO Rev. A
· 每個信道可以做N≤32 的Top N 掃描
· 支持PN掃描，并給出如下參數：Aggregate/Peak Ec/Io, Pilot delay, delay spread，Ec
· 支持CW (30kHz)和RSSI Wide (1.25MHz)掃描，可以用于模型校正測試，滿足Lee 氏定理
· 支持頻譜測試
· 支持碼域掃描（可選件）
· 支持Temporal Analyzer (Pilot Zoom) 掃描
· 支持CDMA2000 層三解碼，可解析系統消息、鄰小區信息等
· 支持室內打點導航及室外GPS 導航方式
· 內置GPS，外接GPS 天線即可進行室外導航
· 支持數據導入和導出，可導入第三方測試數據，或者導出測試數據為*.csv 格式
· 測試計劃可以自由定義
· 用戶自定義的自動報告

2.1.3、手持式頻譜儀

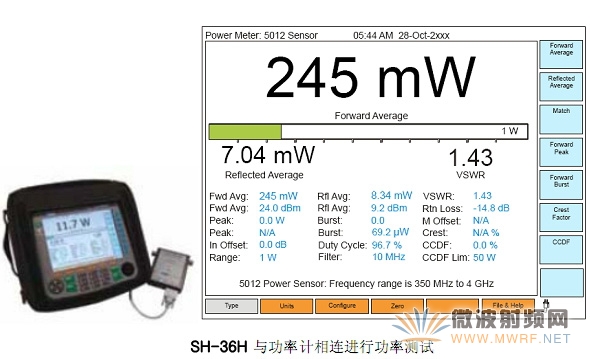

BIRD SignalHawk 手持式頻譜分析儀系列產品是應用在射頻通信系統安裝，維護及故障診斷等各個階段的最友好的測試解決方案。防滑落，手持式及易用的設計，SignalHawk 的應用無處不在。SignalHawk 系列產品目前包含SH-36S 手持式頻譜儀和SH-361S 手持式單端口矢量網絡分析儀和頻譜儀；SignalHawk 擁有精確，強大及豐 富的功能使得現場的工作變得更簡單，更輕松。單端口矢量網絡分析儀（VNA）可 用于VSWR 和回波損耗測試，以及故障點定位測試（DTF ）和饋線損耗測試；SignalHawk 還可與Models 5012，5010B，5011 和5011-EF 等功率傳感器相連接使用。 這些功率傳感器提供了±5% (±0.2 dB)的正向功率精度，同時還可以用來測量反向功 率，駐波比（VSWR），回波損耗（dB），峰值功率，突發平均功率，峰均比和CCDF。其主要特點如下：

· 高速、精確及靈敏：-135dBm 底噪SignalHawk 系列手持式頻譜分析儀擁有極高的靈敏度，有專為測試小信號而 設計的內置前置放大器，能捕捉到極低電平的信號
· 大屏幕高分辨率顯示：全彩室內外可見SignalHawk 系列手持式頻譜分析儀擁有8.4”，超大SVGA屏，800 x 600分辨 率，圖像細膩， 測試曲線清晰可見
· 易用：直觀菜單，一級設置，在線幫助

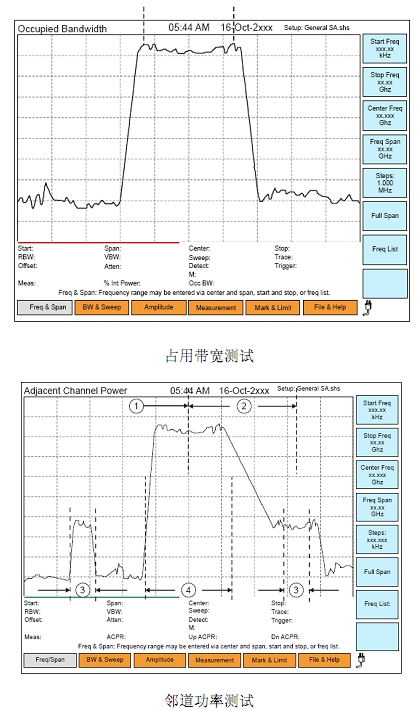

· 一鍵測量:內置多種一鍵測量模式，提高現場測試的效率：占用帶寬測量、 信道功率測量、·鄰信道功率測量、時域分析、 場強測試、載干比測量、AM/FM 解調
· 單端口VNA 測試：可以進行VSWR/回損vs 頻率測試，故障點定位（DTF）測試，線損測試；功率測量。可與BIRD 多種通過式功率計配合使用，直接測量大功率。
· 電池續航：一次充滿電可使用5.5 小時，可現場更換電池SignalHawk系列手持式頻譜分析儀內置了可充電鋰電池，容量多達8800mAh，可連續使用5.5 小時，在亮度較低的情況下可使用7.5小時。可選現場更換電池，確保現場測試的可靠性
· 防滑落：按軍工和歐洲標準進行的防摔設計
· USB 連接：1G USB 設備可存儲多達90000 條測試曲線SignalHawk 系列手持式頻譜分析儀采用windows CE 操作系統，有USB 接口， 支持USB 設備的即插即用，無需驅動，方便現場迅速大容量的保存測試曲線

2.2、應用案例

2.2.1、新建室內分布系統

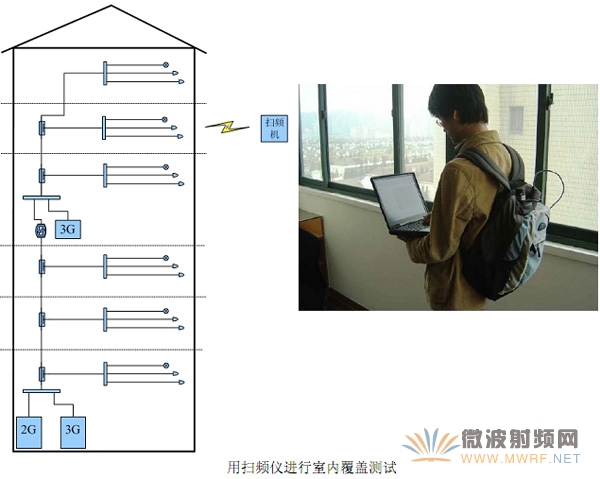

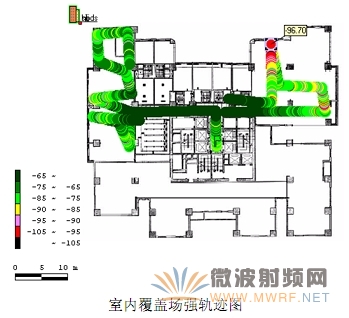

對于新建室內分布系統首先是規劃，建議用掃頻儀對現有覆蓋進行摸底測試，了解現在的覆蓋情況；然后對信號盲區和重點需要覆蓋的地區進行規劃，給出規劃報告，在預規劃站點架設發射機，進行模擬測試，如上圖所示，測試模擬覆蓋是否滿足規劃要求，然后對規劃方案進行調整；工程實施后，再用掃頻儀進行覆蓋測試，比較工程前后的覆蓋結果，以確定是否達到設計要求，如下圖所示：

同樣還可以進行樓內信號泄露測試等，測試后系統將自動生成報表，大大簡化前方測試工程師的工作量。

2.2.2、驗證室內分布系統

將發射機替代室內分布系統中的信號源，驗證室內分布系統

2.2.3、導頻發射機和接收機應用實例

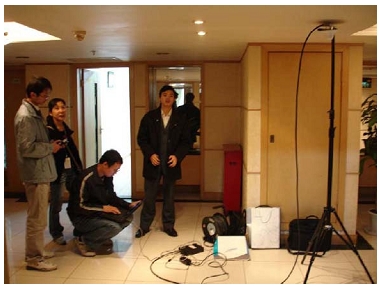

在某市，我們選擇了一棟大廈進行測試，在7 樓WCDMA信號饋入PS1-7F功分器。

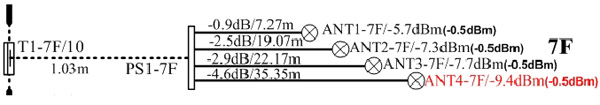

圖中紅色箭頭標示部分，接入方式如下圖：

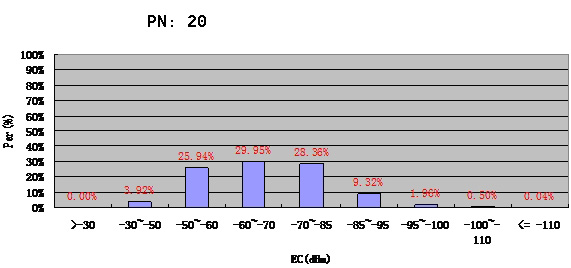

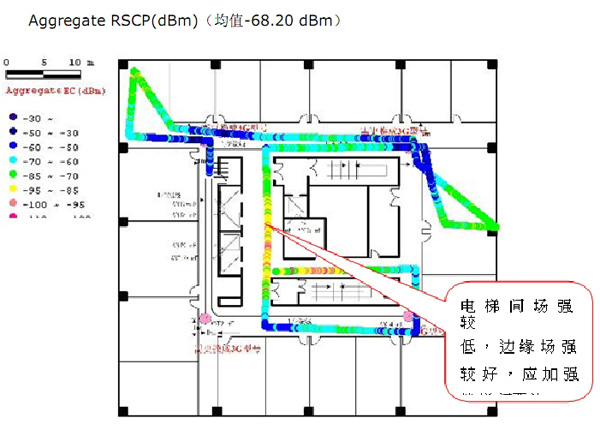

7 樓測試結果如下：

設計場強指標	要求的指標	測試結果	達標情況	意見
-70.9dBm	-85 dBm	88.2%的數據大于-85 dBm	不達標	電梯間功率場強偏低

3、掃頻儀與測試手機的比較

在實際工程中往往出現用測試手機進行掃描測試，這有可能誤導工程設計，下面就掃頻儀和測試手機的特性做一個對比，如下表：

項目	測試手機	掃頻接收機
對信號源	能夠掃到模擬發射機的導頻信息，普通商用手機則不具備該功能，但不能測試CW信號	支持現網和迷你發射機的輸出，能掃到現網和模擬發射機的導頻信息，同時可以進行CW測試
模型校正	不支持	支持
掃頻測試速率	很慢	高速
高動態范圍	沒有	具有高動態范圍掃描，尤其是小區切換帶，能真正測試小區的覆蓋范圍
掃頻精度	較差	較高，CDMA為+-20dB
PN掃描個數	有限	能掃描所有512個PN,可以選擇任意頻率任意PN
掃描模式下層三解碼	不支持	支持
頻譜分析功能	無	支持

4、為什么選用手持式頻譜儀

現場工程的技術人員通常十分關心信號的諧波失真、交調失真、噪聲背景、調制等各種頻譜情況，因為這些對通信質量都有重要的影響，通過頻譜測試還可以清晰的了解信號的頻譜占用情況。

SignalHawk 系列產品目前包含SH-36S手持式頻譜儀和SH-361S 手持式單端口矢量網絡分析儀頻譜儀；SignalHawk 擁有精確，強大及豐富的功能使得現場的工作變得更簡單，更輕松。單端口矢量網絡分析儀（VNA）可用于VSWR 和回波損耗測試，以及故障點定位測試（DTF ）和饋線損耗測試；SignalHawk 還可與Models5012，5010B，5011 和5011-EF 等功率傳感器相連接使用。這些功率傳感器提供了±5% (±0.2 dB)的正向功率精度，同時還可以用來測量反向功率，駐波比（VSWR）， 回波損耗（dB），峰值功率，突發平均功率，峰均比和CCDF。CCDF 測試用CDMA 系統來說是一個極為關鍵的指標，可以用于評估放大器和各種器件的特性。

來源：上海創遠儀器技術股份有限公司
