近期在一款無線音頻的項目調研中，無意間發現了TI推出的CC3200 低功耗WiFi芯片，綜合對比Qualcomm Atheros的QCA4004，初步?jīng)Q定采用CC3200進行設計。除了優秀的射頻指標外，CC3200還開放了全部資料，這大大降低了用戶的使用門檻，也有理由相信CC3200將會獲得非常廣泛的應用。

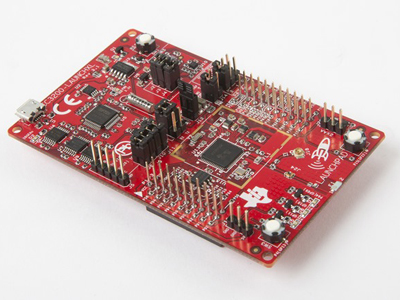

TI CC3200概述

SimpleLink CC3200 器件是TI針對物聯網(IoT) 應用推出的一款無線MCU， 借助片上 WiFi，互聯網和穩健耐用的安全協議，無需之前的 WiFi 經驗即可實現更開速的開發。CC3200集成了一個主頻為80MHz 的ARM Cortex-M4 內核，并包含多種外設，包括一個快速并行攝像頭接口，I2S，SD/MMC，UART，SPI，I2C 和四通道模數轉換器(ADC)。CC3200 系列包括用于代碼和數據的靈活嵌入式RAM，以及具有外部串行閃存引導加載程序和外設驅動程序的ROM。

WiFi 網絡處理器子系統特有一個 WiFi 片上互聯網并且包含一個額外的專用ARM MCU，此MCU 可完全免除應用MCU 的處理負擔。 這個子系統包含802.11 b/g/n 射頻、基帶和具有強大加密引擎的MAC，以實現支持256 位加密的快速、安全互聯網連接。CC3200 器件支持基站、訪問點和WiFi 直連模式。 此器件還支持WPA2 個人和企業安全性以及WPS2.0。WiFi 片上互聯網 包括嵌入式TCP/IP 和TLS/SSL 堆棧，HTTP 服務器和多個互聯網協議。

TI CC3200射頻測試

由于第一次使用CC3200芯片，所以有必要對其全面了解，Alex此次針對CC3200的發射功率及EVM進行了測試，后面爭取再補上其他更加詳細的測試數據。以下是測試過程及數據。

1. 短接SOP排針處的“2”，設置為“100”.
2. 使用UniFlash下載radiotool.bin鏡像文件。

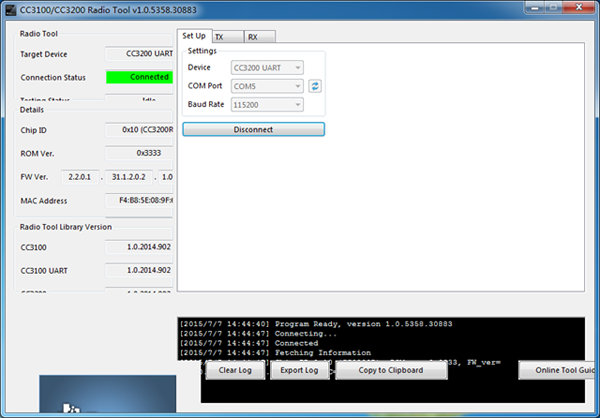

3. 使用RadioTool連接CC3200，如下圖。

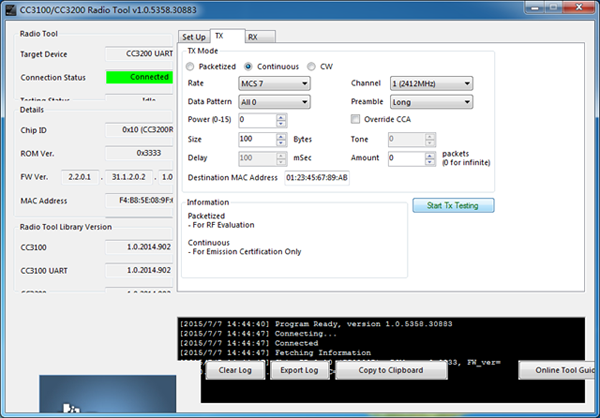

4. 使用RadioTool設置測試模式，設定信道，速率等，但無法像ART軟件設置TX99模式，如下圖。

5. 使用IQview測試射頻指標并記錄數據，匯總的測試數據如下表所示。

Freq	2412MHz	2437MHz	2462MHz
Radte	Power (dBm)/EVM (dB)	Power (dBm)/EVM (dB)	Power (dBm)/EVM (dB)
1Mbps	16.5/-38.8	17.5/-38.8	16.8/-37.7
11Mbps	16.8/-35.8	17.8/-38.7	17.2/-38.5
54Mbps	11.7/-33.7	13.3/-29.4	12.3/-31.6
MCS7	11.8/-30.6	13.4/-32.0	12.3/-32.6

6. 測試數據截圖（2437MHz）

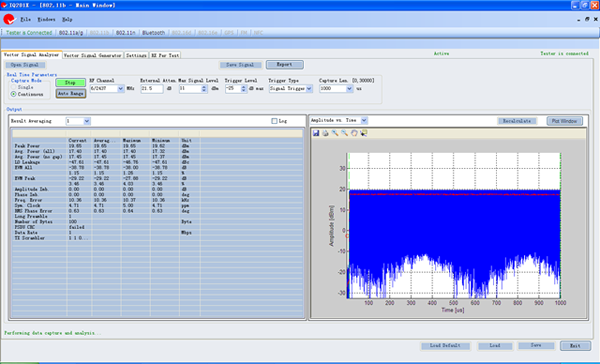

2437MHz 1Mbps

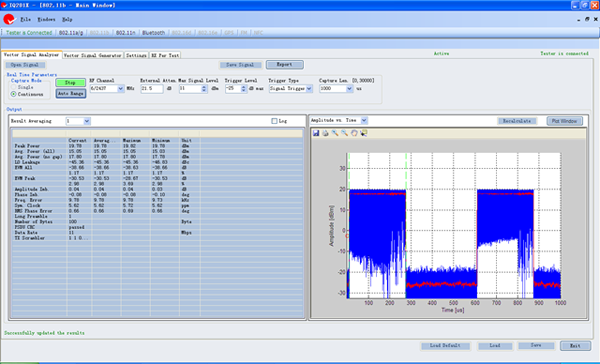

2437MHz 11Mbps

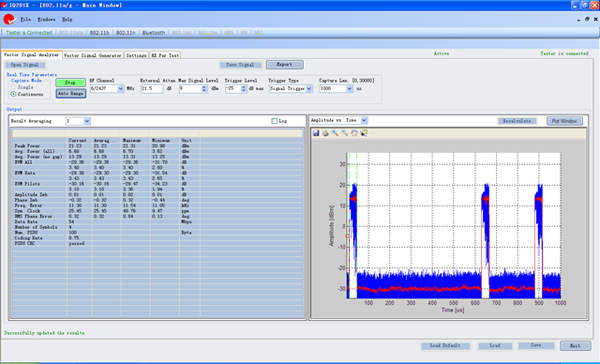

2437MHz 54Mbps

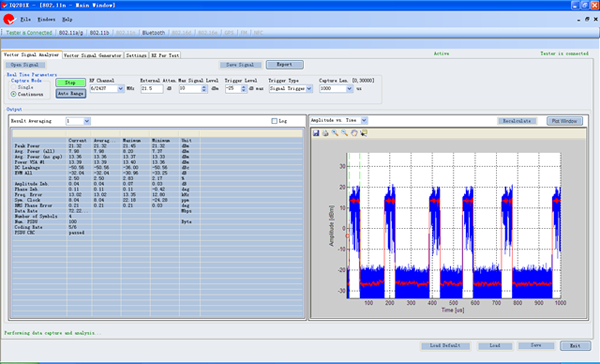

2437MHz HT20 MCS7

7. 分析測試數據看，CC3200的功率和EVM達到了比較高的指標，完全可以滿足物聯網應用的需求。但有一點比較奇怪的是，1Mbps及11Mbps速率下，可以看出CC3200的PA已經飽和，竟然還可以有較高的EVM，這是讓我比較費勁的一件事情，后續再慢慢分析。

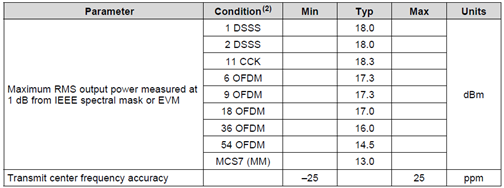

8. CC3200 Datasheet中給出的射頻指標與測試數據很接近。
