無源互調測試儀目前使用越來越廣泛，然而大家對如何選擇無源互調測試儀，它包含哪些關鍵的技術指標還并不是太熟悉，下面就給大家談?wù)劊Ｍ軐Υ蠹矣兴鶐椭?/p>

殘留互調

簡單的說就是無源互調測試儀自身的互調水平，它是互調儀內部雙工器、連接電纜、測試電纜和低互調負載四大部件的互調總和。目前各大互調儀廠商的出廠標準都在-125dBm以下，這可以滿足95%以上的測試需求，如果需要更低的殘留互調需要特別定制。

一般情況下，我們要求互調儀的殘留互調必須低于被測產品互調值10dB，這樣由于測試不確定性引起的誤差才能小于3dB。

底噪聲

底噪聲指的是發射功率關閉時，接收機所能測得信號的平均值。目前各大互調儀廠商的出廠標準都在-135dBm以下，這個值也是我們測試產品互調所能看到的最低值，它的高低會對測試誤差有影響，更低的底噪聲對測量的準確性更有利。

功率穩定度

功率穩定度表示輸出功率的波動大小，功率的波動會導致互調值的波動，一般情況下雙路載波功率各變化1dB，則互調電平將變化2.5dB左右（這是一個統計值），因此儀器功率的穩定度一般在±0.35dB，那么引起互調的變化將小于1dB。

接收機準確度

接收機的準確度之間影響測試結果，目前互調儀的一般要求是±1.5dB @ -130dBm或者±0.5dB @ -100dBm，在實際中我們可以用信號源進行接收機的校驗（比如：用信號源送入-100dBm，互調儀互調指示區的指示值應該在-99.5～-100.5dBm之間）。

測試的不確定度

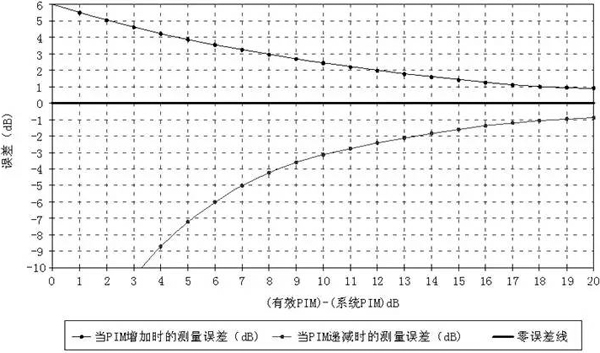

測試的不確定度主要來自如下幾個方面：功率的穩定度、接收機的穩定度和被測產品互調與儀器殘留互調的差值所引起的確定度。下面這個圖詳細描match述了測試上的誤差：

‍通過這個圖表，我們舉例說明一下，被測器件互調值為-120dBm時，在不同系統殘留互調值下的‍不確定性。

‍‍殘留互調為-123dBm時‍，測量‍值可能‍為：-115.3‍至-130.5‍

殘留互調為-130dBm時，測量值可能為：-117.6至-123.3

殘留互調為-140dBm時，測量值可能為：-119.17至-120.9
