近年來智能手機的發展，使射頻前端設備的需求量大幅增加，而要兼容所有這些設備非常困難。目前MIPI聯盟制定了一套RFFE標準，將所有射頻前端設備用相同總線接口連接。那么MIPI-RFFE協議如何調試和測試呢?

一、MIPI-RFFE簡介

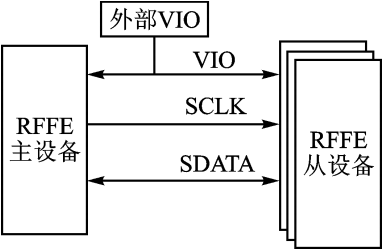

RFFE是MIPI聯盟針對射頻前端設備所提出的控制規范。單個總線上可以掛載1個主機，同時最多掛載15個從機。該總線使用2條信號線，一條是主機控制的時鐘線SCLK，另一條是雙向數據線SDATA，此外還有一條參考電壓線VIO。VIO可由主機提供，也可由外部提供。SCLK的標準頻率是32kHz-26MHz，擴展頻率是26MHz-52MHz，在空閑時SCLK和SDATA保持低電平。

圖1、RFFE系統

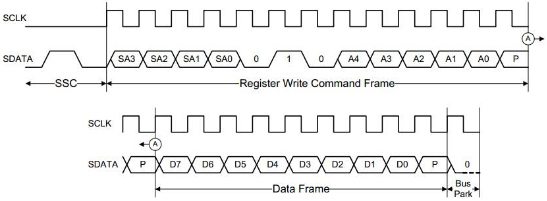

RFFE定義了很多種類的命令序列，來對總線上的設備進行讀/寫操作。每一條命令都包含：開始序列(SSC)，命令序列(Command Frame)和數據序列Data Frame，如圖2為寄存器寫指令的時序。

圖2、寄存器寫指令

二、RFFE協議的用途和測試

在統一接口以前，設備廠商要為所有芯片設計控制方案是相當困難的，MIPI為了簡化接口推出了統一的RFFE控制總線。統一接口標準的好處是廠商根據需要可以從市面上靈活選擇不同的芯片和模組，在更改設計和功能時更加快捷方便。

隨著RFFE的應用越來越廣，業界對RFFE測試的需求也越來越多。RFFE的測試主要有兩個需求，一個是RFFE解碼和觸發，另一個是RFFE的時序分析。一直以來，廠商都要在捕捉數據后，手動分析其解碼過程與時序狀況，這種艱辛的工作將會被ZDS4000示波器所解放。ZDS4000系列示波器全面支持MIPI-RFFE分析，包括解碼，觸發和時序分析功能，自動化分析和測試將為你帶來新體驗。

三、ZDS4000上的RFFE分析方法

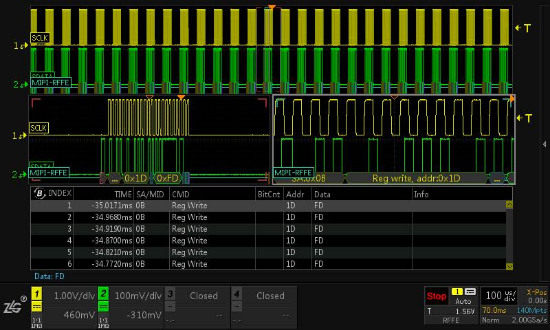

圖3為RFFE的通信例程，使用ZDS4054分析總線非常簡單，將示波器探頭分別接在SCLK和SDATA線上，將總線通信數據采集回來，然后開啟MIPI-RFFE協議解碼，簡單設置參數后，即可完成協議分析。

圖3、RFFE協議分析

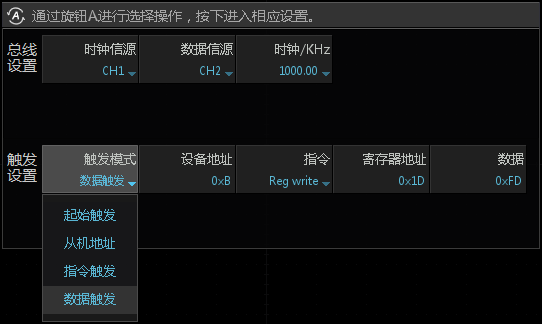

你還可以用強大的觸發功能，捕捉你想要的數據。ZDS4000支持RFFE指令和數據觸發，只需如圖4所示簡單設置，即可快速觸發目標數據，準確定位通信過程。

圖4、RFFE觸發設置

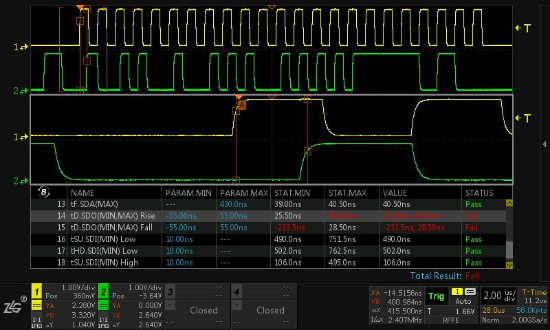

ZDS4000同時具備強大的時序分析功能，在Analyze中使能MIPI-RFFE時序分析，依靠我們具有的完整測試項目，可迅速找出時序中可能存在的問題與風險。如圖5發現的數據有效時間測試不通過，只需選中該項后輕輕一按B旋鈕，就可立即定位到測試不通過所在的位置。

圖5、RFFE時序分析實例

最后，你可以將解碼和時序分析結果生成為報表導出，作更進一步的處理。
