在無線通信高度發達的今天，干擾絕對是不受歡迎的東西，它可能會導致噪聲、手機通話中斷、通信受到干擾。在蜂窩網絡中，干擾實際上是網絡的一部分。雖然當前越來越多的網絡內置了干擾檢測功能，但這些工具通常效果不大，因為它們只針對幾種信號，可能只能在一條通道上測量問題的影響。

頻譜分析儀是工程師非常信賴的工具，用以測量和識別干擾源。市場上有許多不同類型的頻譜分析儀，但許多人首選電池供電的小型頻譜分析儀，因為他們需要能夠自由移動，并把來自多個位置的數據關聯起來。

搜尋干擾頻率

在搜尋干擾時，第一個挑戰是確定是否可以測量干擾信號。一般來說，受擾接收機很容易確定，這也是第一個要查看的地方。挑戰在于，無線接收機要能檢測到非常小的信號。因此，頻譜分析儀必須設置成接近模擬受擾接收機的靈敏度，才能“看到”接收機“看到”的東西。例如，普通LTE接收機的靈敏度約為-120dBm。也就是說，接收機通道上任何大于-120dBm的射頻污染都會影響接收機的操作。

頻譜分析儀有兩種控制功能可以調節靈敏度：基準電平(RefLvl)和解析帶寬(RBW)。挑戰在于，在“空中”(OTA)進行測量時，基準電平必需保持得相當高(-30dBm)，這樣在測量所有RF能量時，頻譜分析儀才不會過載。

在大多數頻譜分析儀中，RBW控制功能會根據用戶配置的頻寬自動設置。在OTA測量中，應降低RBW值，以查看可能影響受擾接收機的小信號。這種組合導致大多數電池供電的頻譜分析儀的掃描速率非常低，也就是說，其不可能看到導致干擾的小的間歇性瞬態信號。

實時頻譜分析儀解決了這個問題，它能夠使用RBW較窄的濾波器測量頻譜，速度要快于基本掃頻分析儀。圖1顯示了LTE信號在空中傳送(OTA)時的結果。在這種情況下，頻寬被設置成40 MHz，默認RBW為300 kHz。注意很難確定畫面中心的輻射。如果有一個窄帶(< 300 kHz)干擾源，那么這種設置幾乎不可能看得到干擾。

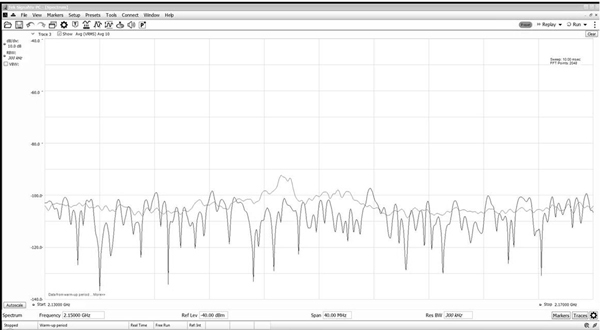

圖1：LTE信號OTA結果實例。

圖2是使用1kHz RBW濾波器的相同設置。在這種情況下，很明顯LTE通道和有效掃描時間僅提高到40 ms。這是使用實時頻譜分析儀(RTSA)測量無線通道干擾的首要好處之一。這類儀器原本十分昂貴，而且必須固定在桌面上使用，但現在市場上已經有一款電池供電、基于USB的經濟型實時頻譜分析儀，使RTS成為搜尋干擾的實用選擇。

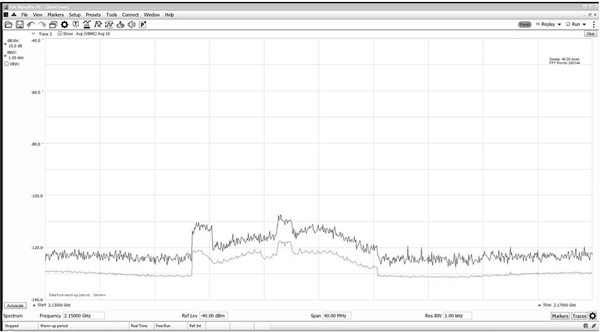

圖2：采用1kHz RBW濾波器的實時頻譜分析儀提高了查看LTE信號的能力。

測量干擾的頻率

傳統上，工程師使用頻譜分析儀器提供的各種跟蹤模式，來分析關心的RF信號的特點，常見的有峰值保持模式、平均模式和最小值保持模式。即使采用這些跟蹤模式，工程師仍很難確定信號的發生頻次，或確定信號是否與相同頻寬中其他信號有什么關聯。

RTSA為這個問題提供了解決方案：具有余輝效應的快速頻譜顯示器。記住，在實時頻譜分析儀中，對最大實時頻寬以下的任何頻寬，儀器都不會進行掃描，這意味著它能夠每秒測量數萬次頻譜。但頻譜不能顯示得那么快。為解決這個問題，我們開發了配有余輝顯示器的頻譜分析儀，如圖3所示。

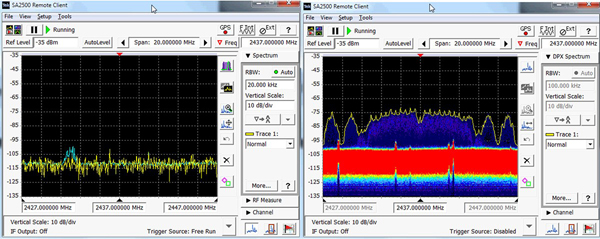

圖3：實時頻譜分析儀顯示器顯示的信息量要遠遠超過傳統顯示器。

余輝顯示器(或數字熒光顯示器)會逐點追蹤能量被測量的頻率。像素顏色表示信號存在的頻次。在溫度定標中，紅色表示信號經常出現，藍色則表示信號不經常出現。快速頻譜測量與余輝相結合，可以更簡便地識別偶發事件。

在使用實時顯示時，應注意選擇RBW濾波器。與普通頻譜顯示一樣，RBW濾波器的選擇大大影響著頻譜測量的速度。RTSA的主要指標之一是偵聽概率(POI)。這個指標決定著儀器保證能檢測到的最短信號時長。選擇窄RBW會改變測量的POI，這是要知道的一個重要因素。

顯示全部信號信息

與基本頻譜顯示器相比，盡管余輝顯示器可以獲得多得多的信息，但它并不能顯示全部信號信息。在現代無線通信中，許多協議采用了某種形式的空閑通道評估。從本質上看，這些無線電能夠確定通道忙碌程度，只在沒有其他信號使用這個頻率時才傳送信號。即使快速余輝顯示器也不能顯示兩個信號之間的關系。為確定信號的時序，我們必需使用三維頻譜圖功能，如圖4所示，繪制頻譜數據隨時間變化情況，確定信號活動的頻次。

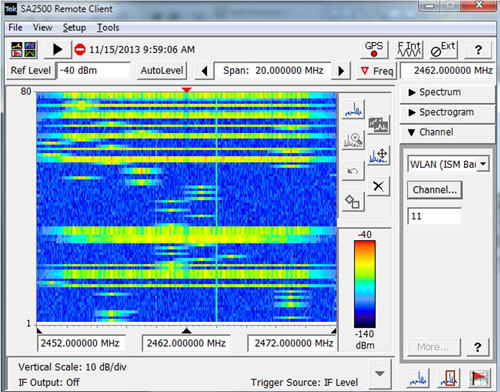

圖4：三維頻譜圖可以記錄長期頻譜及播放問題周期。

三維頻譜圖是一種瀑布式顯示畫面，繪制頻譜相對于時間的活動情況。在普通頻譜顯示畫面中，開始頻率在左，結束頻率在右。時間是Y軸，顏色表示信號幅度：紅色表示最高幅度，黑色表示最低幅度。三維頻譜圖由余輝顯示器中峰值檢測到的數據組成，累積的頻譜數據量由用戶確定。通過這些控制功能，用戶可以記錄長期數據(幾個小時)，然后導出和共享結果。這特別適合存在很難處理的干擾問題，且需要長時間監測頻譜的情況。在處理互調制問題時，三維頻譜圖可以幫助確定基本組合元素。

請記住，在RTSA中，可以立即測量整個頻寬的頻譜信息。也就是說，我們可以使用這些數據，目測實現載波相關，確認源載波和互調制產物之間的時序關系。

輕松搜尋干擾！

干擾永遠是無線通信領域中的不速之客。為解決這個棘手的問題，最好的方案是使用實時頻譜分析儀成為好的獵手，不管干擾信號多么難以捉摸，實時頻譜分析儀的顯示器都足以勝任工作，為您找到和顯示干擾信號。

作者：Dean Miles，泰克科技
