新日本無線(總部:東京都中央區　社長 平田一雄)現已開發完成了最適用于RFID設備、紅外線通訊設備、熱水器的遙控器等各種通訊設備的寬帶FM IF檢波IC NJM2549，并已開始供貨了。

　　【產品特點】

　　NJM2549是由IF限制放大器、FM檢波電路、電場強度計(RSSI*1)構成的寬帶FM IF檢波IC。

　　特點1　實現了高接收靈敏度和行業界里最小*2的小型封裝的搭載

　　接收靈敏度為22dBuV (typ.:-3dB極限靈敏度)，和本公司以往產品相比，大約提高了6dB，能夠簡化接收輸入部的天線、LNA(Low Noise Amplifier)等電路，大大消減了通訊設備的部件數。

　　此外，為了能對應通訊設備的小型化要求，采用了行業界里最小尺寸的封裝TVSP10(3.1mm x 4.0mm x 1.0mm)，能提供出更多的剩余空間。

　　特點2　具有軌至軌檢波輸出、大驅動能力，使之能直接驅動負載

　　檢波輸出實現了行業界*3里最初的軌至軌輸出 2.7VP-P(typ.:當電源電壓為3V時)，輸出偏置電流為350mA(max.)的大驅動能力，并且無需※檢波后各種信號處理電路等的負載驅動用增幅電路(運算放大器等)，為消減部件數做出了貢獻。

　　※：不同的負載條件，也可能有需要的情況。

　　特點3　可選擇檢波輸出特性的傾斜度(N/S-Curve)

　　通過切換移相用的外接電容的連接，能夠選擇檢波輸出特性的傾斜度(N/S-Curve)。(行業界最初*4)

　　因此，能夠很容易的對應不同機種通訊設備的檢波輸出特性。

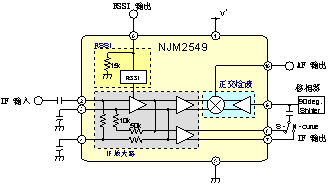

結構圖

　　【應用】

　　・HF頻帶的RF ID

　　・紅外線通訊設備

　　・熱水器的遙控

　　・無線麥克風/耳機

　　・各種通訊設備(載波的檢出)

　　【產品性能】

　　・高接收靈敏度 22dBuV ( -3dB極限靈敏度 )

　　・小型封裝 TVSP10(3.1mm x 4.0mm x 1.0mm)

　　・軌至軌檢波輸出 2.7VP-P(typ.:電源電壓為3V時)

　　・能夠設定檢波輸出特性的傾斜度(N/S-Curve)

　　・低消耗電流 3.0mA typ.

　　・低工作電壓 2.7V～9V

　　・IF輸入頻率 10.7MHz ( 標準值,IF IN端子 )

　　100kHz～15MHz(測量條件不同而不同)

　　・FM檢波頻率 DC～1MHz (測量條件不同而不同)

　　【生產計劃/參考價格】

　　・樣品的供貨 ：已經從2010年6月開始了

　　・生產 ：預計從2010年7月開始，每月預定生產10萬個

　　・參考價格(單價) ：200日元

　　*1 RSSI : Receive Signal Strength Indication

　　*2, 3, 4 : 2010年5月本公司的調查結果。
