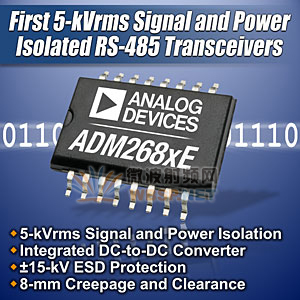

ADI推出首款單芯片5 KV RMS信號和電源隔離RS-485收發器，可實現安全高壓系統
中國，北京 近日 - Analog Devices, Inc. (ADI)，全球領先的高性能信號處理解決方案供應商，近日推出業界首款單芯片5 kV rms信號和電源隔離RS-485數據收發器ADM2682E和ADM2687E，符合電機、電源和能量控制應用中高壓系統的安全隔離要求。新數據收發器的總線引腳還提供±15kV ESD保護。這些高集成度數據收發器采用ADI公司的iCoupler®隔離技術設計，內置一個三通道隔離器、一個三態差分線路驅動器和一個基于ADI isoPower®隔離式DC/DC轉換器技術的差分輸入接收器。與分立式競爭產品相比，新款收發器的器件數量最多可減少80%。器件采用單個10 mm x 13 mm表貼封裝，最小爬電距離和電氣間隙大于8 mm，占用的電路板面積比通常所用的多個分立器件少70%。ADM2682E和ADM2687E分別實現了16 Mbps（每秒百萬比特）和500 kbps（每秒千比特）的數據速率。
ADM2682E和ADM2687E擴展了ADI公司的隔離總線通信產品系列，其中包括支持其它常用工業和儀器儀表協議的類似產品，如CAN（控制器區域網絡）、RS-232、USB（通用串行總線）和I2C等。新款隔離收發器采用5V或3.3V單電源供電，集成一個5 kV rms隔離式DC/DC轉換器，省去了外部DC/DC隔離模塊。器件專門針對電機、電能控制系統的關鍵隔離系統要求而設計，額定溫度范圍為−40 °C至+85 °C工業溫度范圍，提供16引腳、寬體SOIC（小型集成電路）封裝。
ADM2682E和ADM2687E驅動器的隔離標準安全和法規認證正在進行中，包括UL（美國保險商實驗所）、CSA（加拿大標準協會）和VDE（德國電氣工程師協會）認證。
ADM2682E和ADM2687E主要特性和優勢：
- 5 kV rms隔離，符合UL1577標準，滿足系統隔離需求，可實現更安全的高壓系統。
- 集成隔離式isoPower DC/DC轉換器，可縮短設計時間，提供業界最小的尺寸。
- RS-485輸入/輸出引腳提供±15kV ESD保護，增強與外部環境相連引腳的魯棒性。
- 8mm爬電距離和電氣間隙符合醫療應用的安全要求。
供貨、報價與相關產品
|
產品
|
樣片供貨
|
全面量產
|
千片訂量報價
|
封裝
|
|
ADM2682E
|
是
|
2011年6月
|
$7.50/片
|
16引腳寬體SOIC
|
|
ADM2687E
|
是
|
2011年6月
|
$6.50/片
|
16引腳寬體SOIC
|
用戶可能感興趣的其它產品包括ADI公司的5 kV rms信號隔離RS-485收發器ADM2484E/2491E、2.5 kV rms信號和電源隔離CAN收發器ADM3053、5 kV rms信號隔離USB收發器ADuM4160。
關于iCoupler數字隔離技術
目前，已有超過5億個隔離通道采用ADI公司專有的iCoupler技術。與傳統光電耦合器中使用的LED和光電二極管不同，這種技術基于芯片級變壓器，支持更高的數據速率，功耗更低，性能更加穩定。通過使用晶圓級工藝直接在片內制造變壓器，iCoupler通道能以較低成本相互集成以及與其它半導體功能集成在一起。iCoupler變壓器是由CMOS和鍍金金屬層組成的平面結構。位于鍍金層下方的高擊穿電壓聚酰亞胺層，將頂部變壓器線圈和底部變壓器線圈隔離開來，從而提供最可靠的最高等級數字隔離性能。連接頂部線圈和底部線圈的CMOS電路用于提供每個變壓器與其外部信號之間的接口。
關于ADI公司
Analog Devices, Inc.（簡稱ADI）將創新、業績和卓越作為企業的文化支柱，并基此成長為該技術領域最持久高速增長的企業之一。ADI公司是業界廣泛認可的數據轉換和信號處理技術全球領先的供應商，擁有遍布世界各地的60,000客戶，涵蓋了全部類型的電子設備制造商。作為領先業界40多年的高性能模擬集成電路（IC）制造商，ADI的產品廣泛用于模擬信號和數字信號處理領域。公司總部設在美國馬薩諸塞州諾伍德市，設計和制造基地遍布全球。ADI公司的股票在紐約證券交易所上市，并被納入標準普爾500指數（S&P 500 Index ）。
位于上海的亞德諾半導體技術（上海）有限公司是ADI公司的亞太區總部，也是ADI公司在中國注冊成立的公司。
