ADI公司的AD9670 8通道超聲接收器能夠捕捉并調理超聲射頻信號，從而減輕手推車式和便攜式超聲設備的FPGA處理量。

北京2012年7月25日電--Analog Devices, Inc. (NASDAQ:ADI)，全球領先的高性能信號處理解決方案供應商和醫療成像行業的長期合作伙伴，最近推出業界首款片內集成數字I/Q解調器和抽取濾波器的8通道超聲接收器AD9670。由于集成了解調器和抽取器功能，ADI的AD9670是首款能夠調理8通道射頻到基帶頻率數據的超聲接收器，與其他接收器相比，可降低至少50%系統FPGA（現場可編程門陣列）的處理負擔。該器件還集成了低噪聲放大器、可變增益放大器、抗混疊濾波器以及14位模數轉換器，具有業界最高的采樣率(125 MSPS)和最佳的信噪比(75 dB SNR)性能，超聲成像質量更佳。8通道接收器是加入ADI獲獎超聲接收器產品陣容的最新產品，專為中到高端便攜和手推車式超聲系統而設計。

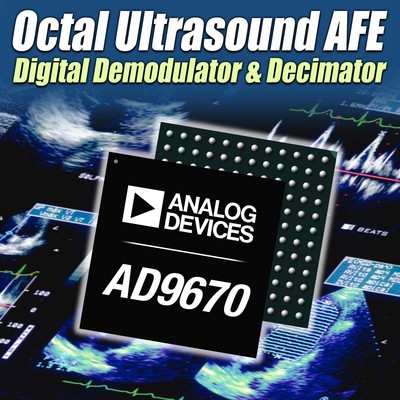

ADI 的8通道超聲接收器 AD9670 專為中到高端便攜和手推車式超聲系統而設計

AD9670集成的數字I/Q解調器、可編程振蕩器和16抽頭FIR（有限脈沖響應）抽取濾波器可降低FPGA的數字帶寬需求，讓設計人員使用成本較低的處理器或將處理帶寬重新分配給其他系統功能。這款新器件還使用模擬I/Q解調器提供連續波(CW)處理路徑，具有13階諧波抑制，可讓設計人員減少濾波器的數量以降低系統成本、降低設計的復雜度并提升信號靈敏度。它的連續波(CW)模式輸出動態范圍為每通道大于160 dBc/ radic;Hz。

另外，AD9670 8通道接收器的30 MHz抗混疊濾波器頻率和125 MSPS模數轉換器采樣率結合，能夠提供比同類競爭設備高出3 dB的SNR性能。集成的14位模數轉換器同樣具有可編程時鐘、數據對準和生成可編程數字測試碼等特性，包括內置的固定和偽隨機碼以及用戶自定義測試碼（通過串行端口接口輸入）。該器件總功率為每通道130 mW，8通道低噪聲放大器將折合到輸入端的噪聲降至5 MHz時僅0.78 nV/radic;Hz（典型值，增益為21.3 dB）。

ADI公司醫療保健部副總裁Pat O’Doherty表示：“借助首款集成數字解調器和抽取濾波器的8通道超聲接收器，不僅可降低數據的I/O和吞吐量，還能減輕系統處理器的壓力；同時通過擴展抗混疊濾波器頻率范圍和保持較高的ADC采樣率，我們不斷協助醫療和工業超聲設備制造商滿足更高頻率探頭和卓越成像質量的需求。”

AD9670 8通道超聲接收器主要特性

• 集成可編程振蕩器的數字I/Q解調器
• FIR抽取濾波器
  • 每個抽取系數16個抽頭
  • 最大抽取數為32
• 14位、125 MSPS模數轉換器
  • 信噪比(SNR)：75 dB
• 8通道LNA、VGA、AAF、ADC
• 低功耗：
  • TGC（時間增益補償）模式：每通道130 mW (40 MSPS)
  • CW（連續波）模式：每通道55 mW
• 噪聲：典型值0.78 nV/radic;Hz（5 MHz，增益為21.3 dB）
• CW多普勒信號諧波抑制：13階

供貨、報價與配套產品

AD9670 8通道接收器集成數字解調器和抽取濾波器與ADI公司的AD9278和AD9279 8通道接收器引腳兼容，因而設計人員采用通用PCB板布局可升級手推式和便攜式超聲設備設計。
