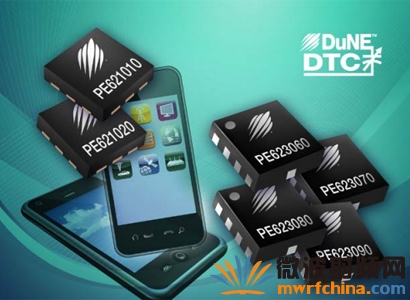

高性能射頻集成電路 (RFIC) 的無晶圓供應商Peregrine Semiconductor Corporation（NASDAQ  代號：PSMI）近期宣布，其 DuNE數字可調電容器 (DTC) 新增了六款用于 4G LTE 智能手機的第二代天線調諧設備。PE623060、PE623070、PE623080 和 PE623090 (PE6230x0) DTC  的電容范圍為 0.6  至 7.7 pF，主天線功率容量高達 +34 dBm。PE621010和PE621020 (PE6210x0) DTC 的電容范圍為1.38 至14.0 pF，優化后的功率容量高達+26 dBm，十分適合分集天線。

所有新型 DTC 均采用 Peregrine 的 UltraCMOS®技術工藝制成，其中 HaRP ?技術增強使設備能夠滿足 LTE 的嚴格諧波和線性需求。這種多用途設備支持多種調諧電路拓撲，尤其適用于阻抗匹配調諧和孔徑調諧。這些設備擴展了Peregrine 的高性能調諧產品線，此產品線于2008 年首次引進市場。

“目前，智能手機需要支持超過 40  個不同 LTE  頻段以及 MIMO  和載波聚合技術，”Peregrine Semiconductor 的移動無線解決方案業務部副總裁 Dylan Kelly 表示。“為適應這些技術需求，目前的設備往往配有多個天線，這樣最終設備就很難保持輕薄。采用 DuNE DTC 的天線調諧解決方案使系統能夠支持多個子波段，同時減小天線的尺寸并保證最佳射頻性能。”

PE6230x0 和 PE6210x0 產品系列允許設計師開發出外形更小巧、性能更高的天線。包括偏置生成器、集成式射頻濾波器和分流器、控制接口以及 2 kV HBM 的靜電防護裝置在內的多種天線調諧功能元件都封裝在 2 mm x 2 mm x 0.55 mm 的超薄包裝中。所有解碼和偏置裝置均安裝在芯片上，無需外接任何偏置或濾波元件。此類設備能夠提供極高的調諧精度、質量系數、線性步長以及調諧比，同時確保極高的功率容量和溫度穩定性。這些設備可通過受到廣泛支持的三線（SPI 兼容）接口進行控制，能夠輕松融入 RF 前端設計。DTC 提供單片式集成天線調諧解決方案，能夠提高總輻射功率 (TRP)，采用直流電池電壓工作模式，使智能手機更加高效，電池使用壽命更長。

PE6230x0 產品系列的特色

PE6230x0 DTC 將移動電話主頻段優化至 700 MHz 到 2,700 MHz 之間，采用直流電池電壓工作模式，芯片上的電壓調節裝置保證了性能的穩定性。在 50 Ohm 的電阻下，其 IIP3 超過 +70 dBm；在 34 dBm (900 MHz) 和 32 dBm (1900 MHz)  的射頻下，諧波性能可分別達到 2fo (-40dBm)  與 3fo (-50 dBm)。5  位、32  態的PE623060/70/80 DTC 在離散 119 fF 步長下的電容范圍為 0.9 至 4.6 pF（調諧比為 5.1:1）；其在離散 50 fF 步長與離散180 fF 步長下的電容范圍分別為0.85 至 2.4 pF（調諧比為2.82:1）和 2.15 至 7.7 pF （調諧比為 3.6:1）。4 位、16 態的 PE623090 DTC 在離散 117 fF 步長下的電容范圍為 0.6 至 2.35 pF（調諧比為 3.9:1）。PE623090 DTC 最小電容的降低解決了高頻調諧的一個關鍵性問題。

PE6210x0 產品系列的特色

5 位、32 態的 PE6210x0 DTC 支持 100 至 3,000 MHz 的頻率范圍。這些 DTC 通過優化天線在工作頻率下的性能，擴大了分集天線的適用范圍，并提高了數據的傳輸速率。PE621010 DTC 在離散 146 fF 步長下的電容范圍為 1.38 至 5.90 pF（調諧比為 4.3:1）；PE621020 在離散 391 fF 步長下的電容范圍為 1.88 至 14.0 pF（調諧比為7.4:1）。

開發工具支持

Peregrine 還發布了 PE6230x0 和 PE6210x0 評估工具，旨在幫助設計師學習如何在其應用領域使用全新DTC。這一工具提供接口板和 USB 電纜，用戶可通過簡單易用的 GUI（基于圖形用戶界面）控制軟件來進行快速評估、原型設計與調試。現在即可通過 Peregrine  的全球直銷管理進行訂購。

包裝與訂購方式

PE6230x0 DTC 和 PE6210x0 DTC 可分別采用 10 入 和 12 入的 2 mm x 2 mm QFN 包裝。現在即可通過Peregrine 的全球直銷管理來訂購樣品和批量產品。
