這種模塊需要內部電路、I/O、RAM、收發器用等共8種電壓。以內部電路用VCCINT為例，電壓精度為±3%。

系統電壓等通常為±5%，因此，僅從比例考慮的話±3%可視為稍微苛刻的要求，但按實際的容許電壓考慮的話：3.3V±3%為3.3V±99mV，VCCINT＝1.0V±3%為1.0V±30mV

即，VCCINT的容差僅為±30mV，當電壓較低時，實際的容許電壓值要求嚴格。這對于具有波紋電壓的開關穩壓器來說是非?？量痰臈l件，如果負載瞬態響應速度不夠快，也很容易超出容許范圍。對于電源來說，實現低電壓高電流輸出、高精度高穩定性是巨大的課題。

另外，不僅是電源精度，對于多數電源來說，都已詳細規定了電源上電時序、斷電時序，不滿足這些要求就會發生FPGA不啟動等問題。

―實現高速負載瞬態響應的ROHM開關穩壓控制器―

使這些FPGA可靠地啟動、穩定地工作的開關穩壓控制器"BD95601MUV(1ch)"、"BD95602MUV(2ch)"的主要規格如下。

特點

· 采用ROHM獨創的可高速負載瞬態響應的H3RegTM控制方式
· 最高效率達95%以上
· 可選擇輕負載時進行間歇脈沖控制的輕負載模式、重視低波紋控制的PWM連續控制模式、輕負載時防嘯叫控制的靜音輕負載模式
· 搭載實現多種電源時序的可調軟啟動端子、P.G.輸出端子
· 搭載各種保護功能(OCP、SCP、UVLO、TSD)

規格概要

參見表1?；旧?，兩種產品都是高效同步整流的降壓型控制器，不僅在重負載時的效率高，輕負載時的效率也很高。標準電壓為0.75V/0.7V，適用低電壓，±1%的精度對于前述的±3%的精度來說具有充分的余量。不僅如此，通過ROHM獨創的H3RegTM控制模式實現了高速負載瞬態響應（圖2），非常適合用作FPGA電源。

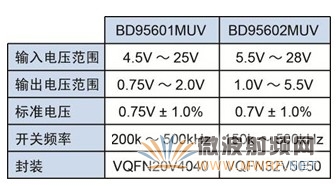

表1：BD95601MUV(1ch)、BD95602MUV(2ch)的規格概要

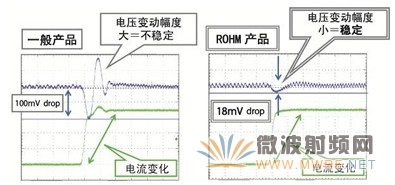

圖2：負載電流急劇變動也可用最小限的電壓降實現高速負載瞬態響應

高速負載瞬態響應H3RegTM控制

為了提高負載瞬態響應的速度，有一種解決方案是使用恒定導通時間控制，但H3RegTM控制是進一步提高負載急劇變動時的瞬態響應速度的、改進型(改良形)恒定導通時間控制方式（圖3）。

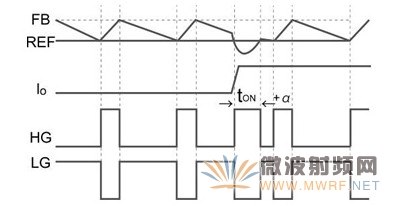

圖3：ROHM獨創的高速負載瞬態響應H3RegTM控制

· 為了與內部電壓控制比較器輸入的標準電壓(REF)進行比較，將被分壓的輸出電壓反饋給FB引腳；
· 在正常運行中，H3RegTM控制器一旦檢測到FB引腳的電壓低于REF電壓，在下述公式規定的時間(tON)之 內，導通高邊MOSFET的柵極(HG)，使輸出電壓上升；
· tON后HG一旦關斷，低邊MOSFET的柵極(LG)導通，FB引腳電壓開始下降，當與REF電壓達到一致時關 斷LG。
· 通過這樣的反復運行，保持輸出恒定；
· 負載急劇變動時，輸出降低、過了FB引腳電壓所規定的tON時間還沒有上升到REF電壓以上時，可通過 延長tON時間、供給更多的電力來加快輸出電壓的恢復，即提高負載瞬態響應特性；
· 輸出電壓恢復，即返回正常運行。
