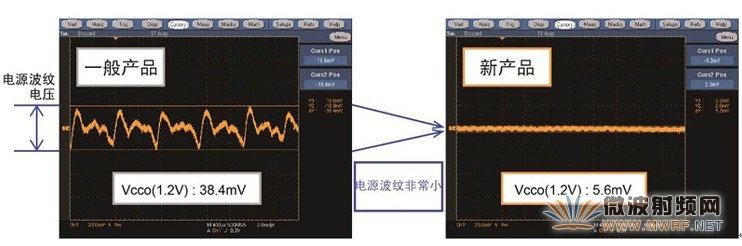

圖4為此次AVNET Internix Kintex7用ROHM電源模塊的VMGTAVtt輸出波形。由圖可見，VMGTAVtt為FPGA收發器用1.2V模擬電源，精度要求為±2.5%，最為苛刻。但是，1.2V輸出的BD95601MUV，波紋為5.6mV，誤差僅為0.47%。

圖4：電壓波紋波形

要想獲得優異的電源，一種方法是利用電源模塊或FPGA套件的評價結束后，移植到實機時，采用參考設計；同時采用獨自進行板上電源設計的也為數不少。

當然，值得強調的是，即使所有方面都進行了優化調整，如果IC自身性能不夠好，無論如何調整也無法獲得所述的優異特性。設計開關電源并不是一件簡單輕松的事。除了計算元件常數，為了獲得最佳特性還要進行元件的化學研究、基板設計，而且沒有調試就無法獲得真正的性能。

一直以來，ROHM在模擬設計技術方面擁有獨特優勢，擁有可實現具有這樣卓越特性的模塊的元件選型和基板設計技術訣竅，并具備完善的客戶支持體制。

4、總結

如前所述，FPGA所需要的電源，實際使用插座連接的FMC（FPGA Mezzanine Card）有時布線會較長，在特性方面要求更加苛刻。

在這種條件下，可以自豪的說，之所以能夠供應滿足7系列高端FPGA電源需求的模塊，是因為ROHM同時擁有卓越的電源用IC與電源設計的技術。

另外，選擇作為綜合性半導體廠家ROHM的參考設計，客戶在品質、可靠性、供應體制、服務支持、溝通等各個方面都可倍感安心，而且，ROHM不僅供應IC產品，還可一并供應分立器件等電氣電子元器件產品。
