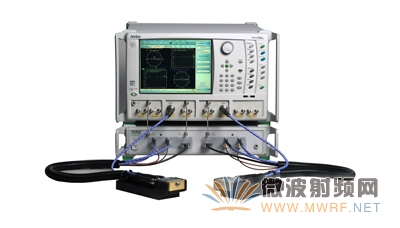

安立公司（Anritsu）推出VectorStar^TM ME7838E 寬帶矢量網絡分析儀（VNA）系統，單次連接即能實現頻率覆蓋范圍從70 kHz 至110 GHz。ME7838E 集VectorStar ME7838 系列寬帶系統的所有優點于一身，包括緊湊的毫米波模塊、業界最佳的穩定性與最大的動態范圍、最快的測量速度，可充分應對當今高速器件分析有關的挑戰。

混合VNA 架構

VectorStar ME7838E 寬帶系統中使用獨有的VNA 架構克服傳統寬帶系統的固有限制，因而工程師可借此創造出完善的模型，從而實現高度精準的器件分析。VectorStar ME7838E 110 GHz 頻率擴展模塊的設計無需MUX 合成器，降低了熱變化。。另外，在矢網中使用射頻電橋和微波耦合器，且共用一個中頻通路及合成信號源，所以VectorStar ME7838E寬帶系統能提供非常寬的頻率覆蓋范圍：從接近直流到110 GHz。

創新的設計亦可得到業界最佳的性能，這對現代高速在片應用而言非常必要。無需MUX 合成器結果得到真正的方向性，從而有助于提高測量穩定性，實現0.1分貝的測量穩定性在超過24小時周期內。還可減少所需校準的次數，以提高吞吐量和生產率，并降低測試成本。

由于采用了非線性傳輸線（NLTL）諧波取樣器，VectorStar ME7838E 無需過多放大即可實現110 GHz 時109 dB 的卓越動態范圍。集成地NLTL 技術可提供更高的梳裝波頻率，并且在頻率較高時性能下降較小。

緊湊的毫米波模塊

由于VectorStar ME7838E 采用比傳統模塊更小、更輕的微型集成毫米波模塊，因而可實現業界最佳的性能。該緊湊型模塊可通過低成本定位裝置直接連接至晶圓探針，無需使用1-mm 測試端口電纜，有助于實現業界最佳的校準和測量穩定性。總而言之，VectorStar ME7838E 可讓您測量時更加自信，得到更準確的模型，減少設計的反復修改。
