凌力爾特公司(Linear Technology Corporation)日前推出一款新的低功率I/Q調制器LTC5599，該器件使電池供電型發送器能夠在30MHz至1.3GHz頻帶工作，在功耗、邊帶抑制、載波泄漏和動態范圍性能方面實現了新的突破。LTC5599調制器用單一2.7V至3.6V電源供電，僅吸取28mA電流，這比其他同類解決方案低60%，而且絲毫不犧牲性能。LTC5599在未經校準的情況下可提供出眾的-52.6dBc固有邊帶抑制和-51.5dBm載波泄漏。憑借內置校準資源，性能可進一步分別改善至-60dBc和-65dBm。此外，該器件的輸出實現了卓越的-156dBm/Hz噪聲層，OIP3為20.8dBm，從而提供了卓越的發送器性能。

LTC5599兼具低功耗和堅固的性能，能適合眾多要求苛刻的電池供電型無線電裝置以及暴露于無線電干擾很強之情況下的無線通信應用。這些應用包括了無線專業傳聲器、跳頻窄帶和寬帶便攜式野外無線電收發裝置、公共安全無線電、列車通信、以及寬帶VHF/UHF白頻段調制解調器、軟件定義無線電、便攜式RF測試設備、微微蜂窩基站、低功率微波回程、小型無線直放站和衛星調制解調器。

該器件的增益可通過片內串行端口來設定。粗增益控制可提供每步進1dB，并具有0.1dB的可調精細增益控制。總增益范圍從-19dB至0dB。改變調制器增益可實現8mA至35mA的器件電源電流，從而允許器件針對特定應用的需求而被設定為較低的功耗和略有下降的增益和性能。一旦設定，就可以通過啟動片內溫度校正功能部件對增益實施自動溫度補償。

LTC5599支持窄帶和寬帶的無線電應用。其I和Q輸入各能夠提供高達37MHz的-1dB調制帶寬，并可在900MHz頻率條件下支持74MHz的總RF帶寬。

LTC5599采用4mm x 4mm QFN封裝，提供了占板面積緊湊的解決方案。該產品規定外殼工作溫度范圍為-40℃至105℃，在擴展溫度環境中能夠可靠工作。該器件可用一個使能控制引腳方便地停機。當停用時，該器件吸取的典型備用電流為0.7μA，可節省電能。LTC5599的千片批購價為每片4.45美元，已開始批量供貨。

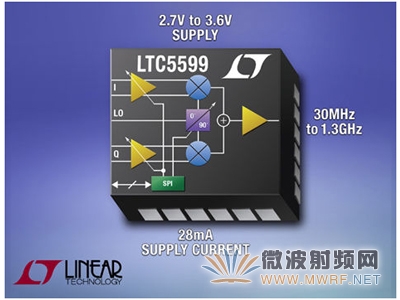

照片說明：低功率直接轉換I/Q調制器

性能概要：LTC5599

● 工作頻率30MHz 至1.3GHz
● 功耗3.3V/28mA
● 邊帶抑制在500MHz時為-52.6dBc
● 載波泄漏在500MHz 時為-51.5dBm
● 輸出IP3+20.8dBm
● 輸出IP2 +63.6dBm
● 輸出噪聲層在POUT = 3dBm 時為-156dBc/Hz
● SPI 串行總線控制：
    ○ 可調增益：-19dB至0dB (以1dB步進)
    ○ 增益變化使電源電流在8mA至35mA范圍內變化
    ○ I/Q增益/相位調節：高達-60dBc的邊帶抑制
    ○ I/Q偏移調節：低至-65dBm的載波泄漏
