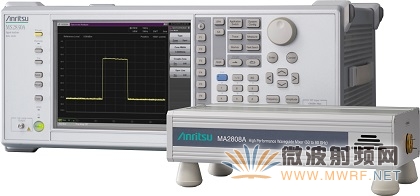

MS2830A 信號/頻譜分析儀結合MA2808A 混波器
可支持E 波段無線回程網絡以及車用防撞雷達設備的開發與生產

安立為其廣受歡迎的MS2830A 信號/頻譜分析儀推出全新的MA2808A 高性能波導混波器(60 to 90 GHz)，并進一步強化其毫米波測試解決方案產品組合。

MS2830A 信號/頻譜分析儀可在26.5 GHz / 43 GHz 頻率配置下結合最新發布的MA2808A 混波器，可支持E 波段(E-band；70/80 GHz) 無線回程網絡以及車用防撞雷達(77/79 GHz) 設備的開發與生產。

MA2808A 可在簡單易用的配置下結合優異的最低靈敏度性能與寬廣的測試范圍，支持傳統諧波混波器與下變頻器方式無法實現的毫米波測試。

隨著越來越多的毫米波寬帶無線服務增加， 安立期望該全新測試解決方案可在相關裝置與設備開發方面支持更廣泛的應用。

發展背景

車用雷達及無線回程服務皆使用毫米波技術，針對行人與汽車等傳統車用雷達無法辨識的較小目標，為了實現其高靈敏度的偵測，就必須開發79-GHz 寬帶雷達。

此外，采用無線技術連接基站(包括小型基站) 與核心網絡的無線回程網絡市場，其所需可支持大容量通信的E 波段設備正逐漸發展。同時為了滿足快速、大容量的移動通信需求，也需要在都會地區廣泛布建許多小型基站。

在評估車用雷達與無線回程設備時，需要能夠準確測量毫米波與超寬帶發射器(Tx) 信號特征的簡單易用解決方案。以往的測試方法都遭遇到轉換損耗過大以及出現不存在的假信號(鏡像響應) 等問題。藉由開發出易于操作、設定簡單且高靈敏度的全新MA2808A 高性能波導混波器， 安立提供了可解決準確測量毫米波、寬帶無線設備問題的理想解決方案。

產品概述

結合新開發的MA2808A 與MS2830A-044/045，可支持具有1GHz 以上帶寬的E 波段信號(60 to 90 GHz) 的占用帶寬、頻譜與屏蔽等測試。

MS2830A 信號分析儀/頻譜分析儀是一款用于開發與制造各種無線通信設備與裝置的精密儀器，提供5 種具有不同上限頻率選項(3.6/6/13.5/26.5/43 GHz) 的型號，使客戶可根據其應用進行選擇。

產品特點

· 優異的P1dB 性能與最低靈敏度

結合MA2808A 與MS2830A-044/045 可達到優于0 dBm 的P1dB 性能以及-150 dBm/Hz (測量值)*的最低靈敏度，實現世界級的最佳寬廣動態范圍。因此，該設置可測量傳統測試系統無法監測到的極微弱信號，并支持更先進的毫米波無線設備設計與測試。

· 消除鏡像響應

為了支持1.875 GHz 的高中頻(IF) 而搭配使用MA2808A 與MS2830A-044/045 時，可以1 GHz 帶寬執行頻譜與信號屏蔽測試，并顯示無鏡像響應的測試結果。目前擴展測試范圍的新功能(專利申請中) 可支持高達7.5 GHz 的帶寬測試。

· 簡單的設備配置

以前，毫米波頻段的高靈敏度測試必須在復雜且受限的設置環境下采用下變頻器、混波器、頻譜分析儀、產生本地信號的昂貴微波信號產生器，以及多任務器。相形之下，在MA2808A 與MS2830A-044/045 之間僅需簡單的電纜連接，使其更易于配置毫米波頻譜測試系統。

· 易于測量

只需按下按鍵，即可從MA2808A 所提供的USB 隨身碟中預載整個頻率范圍的轉換損耗數據至MS2830A-044/045，自動為每個頻率校正測量結果。

*測量值：設計值而非保證規格
