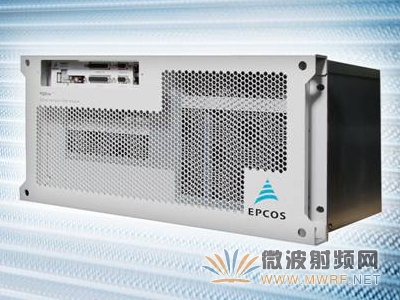

TDK公司近日發布了用于優化電能質量的新型愛普科斯(EPCOS) PQSine™系列有源諧波濾波器。其模塊化濾波系統是專為電壓為200 V AC至480 V AC ，主頻率為50/60 Hz 的3相有中性線或無中性線電網而設計。此外，PQSine有源諧波濾波器可以分析并消除至50次諧波。該新型濾波器系列具有多種型號可選，額定濾波電流最高可達600 A（步進值為60 A）。

PQSine有源諧波濾波器的核心單元是基于32位數字信號處理器(DSP) 的控制器，且處理器運行時掃描頻率達48 kHz。新型濾波器性能一流，采用新研發的選擇性驅動控制(SDC) 算法，比基于快速傅里葉變換(FFT) 的傳統算法更快，響應時間僅為21μs。與典型的功率因數校正（僅校正感性負載）相比，PQSine有源諧波濾波器還能補償容性無源電力負載。新型濾波器不僅具備卓越的濾波性能，還能平衡所有相位的負載，其中4線制型號更是能校正中性線電流。此外，新型濾波器還配備7英寸或12.1英寸的TFT彩色觸摸屏，實現了人性化的用戶界面，便于設置參數并監控系統的操作。

PQSine有源諧波濾波器可改善電網的電能質量，其主要應用包括變頻器、UPS系統、數據中心和半導體行業的生產設備，以及光伏系統和風力渦輪機。此外，PQSine濾波器還適用于辦公建筑和購物中心。

主要應用

• 電力濾波和補償裝置
• 工業電子應用，如變頻器、UPS系統、數據中心、半導體生產設備以及光伏系統和風力渦輪機
• 辦公建筑和購物中心

主要特點和效益

• 可消除高達50次諧波
• 平衡所有相位的負載
• 模塊化系統，具有多種濾波電流（步進值為60 A）型號可選
• 感性和容性負載補償
