近日，研辰科技正式發布了OMTS（Optical Transceiver Module Test System）光電模塊全自動測試系統。OMTS系統基于研辰科技MPS 4x16多端口射頻開關矩陣, 配合光功率計、光示波器、光衰減儀、誤碼儀、直流電源等儀表設備，采用先進的自動化測試平臺，對40Gbps的QSFP+高速光電模塊進行4通道全自動切換測試，測試頻率高達40GHz。

研辰科技已為國內知名的光電模塊生產廠商成功交付了OMTS系統，該系統已穩定運行近半年，為用戶大幅度提高了光電模塊研發測試與生產測試的效率和精度，獲得了用戶的好評，現正式對外發布。

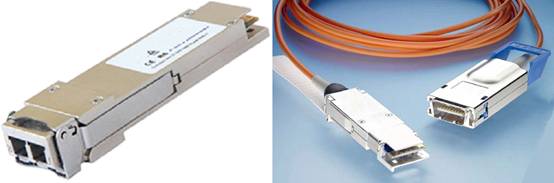

OMTS 系統支持的被測件：

QSFP+ 光模塊、光電模塊、光收發模塊、光收發器、光電轉換模塊、光電轉換器，40Gbps。

系統功能特點：

1、 高度集成：以研辰科技MPS多端口射頻開關矩陣為核心，集成光電測試儀表，采用先進的自動化測試平臺進行集中控制，實現4通道全自動快速切換測試，并支持通過I2C接口讀取數字診斷數據。
2、 高精度：完善的系統校準方案，確保高精度測試。
3、 高效率：8分鐘即可完成QSFP+光電模塊全部四個通道的所有測試項。
4、 靈活性：用戶可自行編輯測試計劃，自定義測試參數，滿足研發和生產的不同測試需求。
5、 可擴展：配合可編程高低溫箱，可實現常溫、低溫、高溫三種溫度的全自動測試。
6、 一目了然：自動生成測試報告，并提供測試數據分析功能。

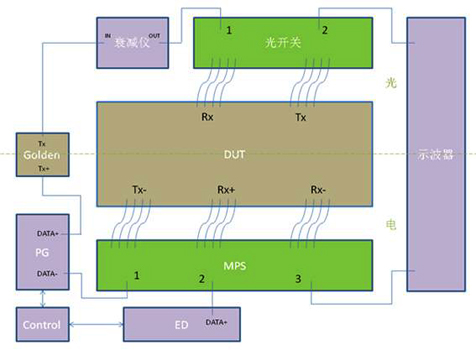

系統架構圖：

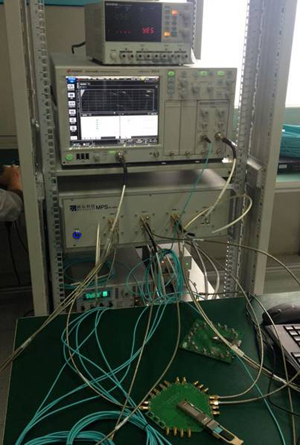

系統照片：

系統測試能力：

參數	測試設備
ICC(mA)	直流電源：Keysight E3648A
TxLOP_DCA(dBm)	光功率計：Keysight N7745A
ER(dB)	誤碼儀：Keysight M8000A或N4903B(研發);  N4960A(生產) 光示波器：Keysight 86100D 直流電源：Keysight E3648A
TX EMM(%)
Crossing(%)
JitterRMS(ps)
JitterPP(ps)
TxRiseTime(ps)
TxFallTime(ps)
TX OMA
LOSA(dBm)	誤碼儀：Keysight M8000A或N4903B（研發），N4960A（生產） 衰減儀：Keysight N7768A 直流電源：Keysight E3648A 電腦及Diagnostic軟件
LOSD(dBm)
RX EMM(%)
Csen(dBm)
DMI_Temps_Err(C)	PC及Diagnostic軟件，溫度計
DMI_Vcc(V)	PC及Diagnostic軟件
DMI_Bias(mA)	PC及Diagnostic軟件
DMI_TxLOP(dBm)	PC及Diagnostic軟件
DMI_TxLOP_Err(dB)	公式計算
DMI_RxPWR_MaxErr(dB)	公式計算

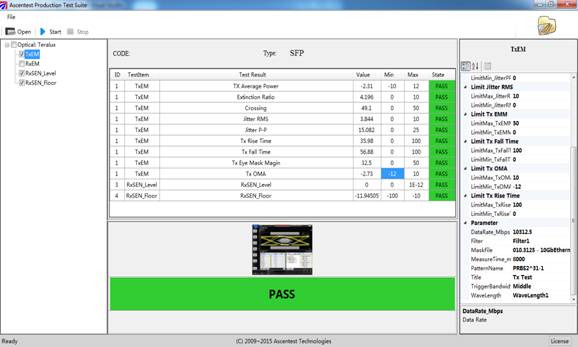

系統軟件：

如欲了解研辰科技OMTS光電模塊全自動測試系統，請訪問：

http://www.ascentest.com/cn/Product_info.php?ID=52-2047-1#Menu=ChildMenu1
