研辰科技測試系統支持ETSI EN 300 328 V2.1.1最新標準
前言：
ETSI EN 300 328 V2.1.1已于2016年11月16日正式發布，并將于2017年8月31日開始實施。
正文：
ETSI EN 300 328標準，是歐盟對工作于2.4GHz工科醫頻段的寬帶無線傳輸設備的強制技術規范，適用于所有出口到歐洲的藍牙、WiFi等設備。
日前，歐洲電信標準化協會ETSI發布了EN 300 328標準的最新版本V2.1.1，新版標準將于2017年8月31日起實施，舊版本V1.9.1將于2018年8月31日失效。
作為業界領先的無線測試系統集成商，研辰科技第一時間解讀了新版標準，并對AT890無線設備一致性測試系統進行了軟硬件升級，在業內率先為ETSI EN 300 328 V2.1.1提供了一致性測試支持。
新版標準在測試上帶來哪些變化呢？這是無線設備廠商和檢測認證機構關心的問題。
下面，研辰科技就帶大家一起分析新舊標準的差異，以及新版標準中需要注意的技術細節。
| 1.9.1 | 2.1.1 | |
| RF output power, Duty Cycle, Tx-sequence, Tx-gap, Medium Utilization | 與1.9.1一致 | |
| Power Spectral Density | 沒有Option，只有一種測試方法 | 該版本提出了2個Option： Option1: For equipment with continuous and non-continuous transmissions Option1 的測試方法和V1.9.1基本相同，掃描時間有所調整： (1) For non-continuous transmissions: 2 × Channel Occupancy Time × number of sweep points (2) For continuous transmissions: 10s Option2: For equipment with continuous transmission capability or for equipment operating (or with the capability to operate) with a constant duty cycle (e.g. Frame Based equipment) Option2 采用了新的測試方法 |
| Dwell Time | 與1.9.1一致 | |
| Hopping Frequency Separation | Detector Mode: RMS Sweep time: 1 s |
測試方法與與V1.9.1一致，設置有所調整： Detector Mode: Max Peak Sweep time: Auto |
| Adaptivity | TL = -70 dBm/MHz + (20 dBm - Pout e.i.r.p.)/1 MHz | AWGN干擾信號功率的計算公式表達方式有所變化： TL = -70 dBm/MHz + 10 × log10 (100 mW / Pout) 舊版標準中的Blocking測試項在新版本中成為Adaptivity測試的一部分 |
| Occupied Channel Bandwidth | Frequency Span for frequency hopping equipment: Lowest frequency separation that is used within the hopping sequence Frequency Span for other types of equipment: 2 × Nominal Channel Bandwidth (e.g. 40 MHz for a 20 MHz channel) |
測試方法與與1.9.1一致，設置有所調整： Frequency Span: 2 × Nominal Channel Bandwidth |
| Transmitter unwanted emissions in the out-of-band domain | 與1.9.1一致 | |
| Transmitter unwanted emissions in the spurious domain | 與1.9.1一致 | |
| Receiver spurious emissions | 與1.9.1一致 | |
| Receiver Blocking | 新增的測試項 |
我們將以上新舊版本的差異總結如下：
1、部分測試項的極限值及計算公式發生了變化。
2、PSD：增加了1個Option，需要增加一種測試方法。
3、Receiver Blocking：在新版標準中該項目是一個全新的測試項，并需要輔助軟件讀取DUT 的PER（誤包率）值，原有的blocking測試方法被直接合并到Adaptivity測試?yán)锪恕?br />

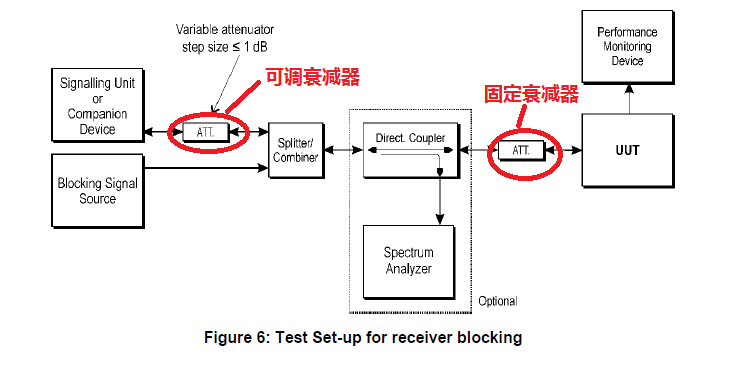

4、測試的外部環境發生了變化，信號自動切換箱需要進行硬件升級，結構如下：
另外，研辰科技的項目經理還提醒大家，根據實際測試經驗，即使去掉天線，Companion Device和UUT通常還是會通過輻射的方式建立連接，這樣，可調衰減器就起不到應有的作用了，因此，測試時應為UUT增加一個屏蔽箱。

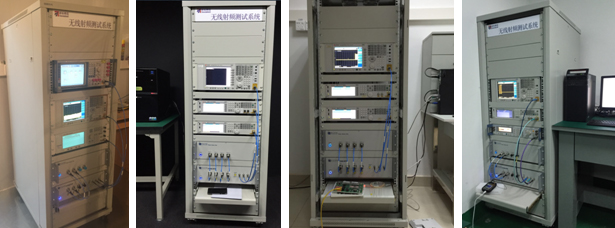

研辰科技致力于為廣大專業客戶提供完善、準確、穩定的測試系統，并一直持續密切關注著新規范和新技術的發展，歡迎各位業界同仁來電討論和指導。
關于研辰科技
深圳市研辰科技有限公司（Ascentest）致力于為客戶提供量身定制的測試測量系統方案和服務，公司的主要產品包括：AT8902.4GHz與5GHz無線設備一致性測試系統、AT900儀表計量校準測試系統、AT800射頻一致性測試系統；AT600天線OTA與開闊場OTA測試系統、HSCT通用高速數據電纜全自動測試系統、VMNA實時矢量網絡測試系統、MPS多端口射頻開關矩陣等。如欲了解關于研辰科技的詳細信息，請?jiān)L問：www.ascentest.com
