安立公司（總裁橋本裕一）于2月26日開始銷售其新開發的基于最受歡迎的信號質量分析儀MP1800A系列的高速串行數據測試軟件MX183000A應用程序，用于生成PCI Express和USB連接序列碼型圖案并進行抖動容限測試。

該應用軟件支持高效的設計和驗證， 通過鏈接序列控制設備狀態和抖動負載測試，從而評估PCI Express和USB接口。

開發背景

數據通信業務的爆炸性增加，需要數字通信系統容量和速率的大幅增加。增加典型總線接口標準的速率（如PCI Express和USB），同時確保信號完整性變得越來越困難，需要使用抖動容限測試進行邊際確認。

高速總線接口如PCI Express和USB需要使用狀態機控制的所謂LTSSM進行設備間的通信，因此測量設備在執行設備測試時必須支持LTSSM。

使用高速串行數據測試軟件MX183000A產生狀態轉換所需的碼型圖案信號，用于抖動容限測試中轉換到環回狀態。

此外，使用PHY器件抖動容限測試外加SJ / RJ/ BUJ進行精確的容限測試，通過低誤碼率預估BER測量驗證器件余量，測量時間也被縮短了。

產品概要

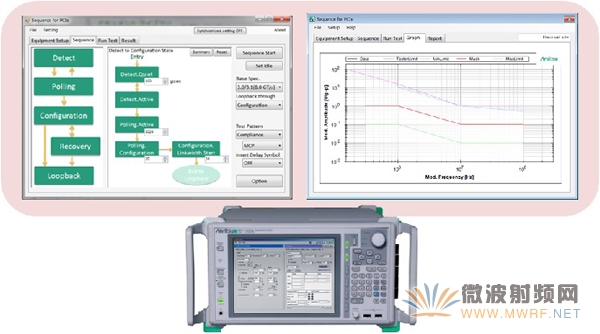

高速串行數據測試軟件MX183000A控制MP1800A，抖動調制信號源，脈沖碼型發生器（PPG）和錯誤檢測器（ED）以執行高速總線接口和抖動容限測試的狀態機控制，同時削減測試工時，并保證精確的信號完整性測量。

高速串行數據測試軟件MX183000A的特點

· 抖動容限測試功能（MX183000A選項- PL001）
○ 運行PHY設備的抖動容限測試外加的SJ / RJ/ BUJ抖動
○ 采用低誤碼率預估BER測量驗證設備余量
○ 輸出HTML和CSV格式的測量結果報告
· PCI Express鏈路序列生成功能（MX183000A選件- PL011）
○ 使用序列生成控制設備狀態轉變，支持PCI Express基本規范修訂版1.0-4.0的設備邏輯分塊評估
○ 生成8B / 10B，128B/130B，擾碼和SKIP插入
· USB鏈接序列生成功能（MX183000A選件- PL012）
○ 生成轉換到環回模式，評估USB3.1 Gen. 1-2設備
○ 生成8B/10B，128B/132B，擾碼，SKIP插入和LFPS

術語

*1 PCI Express

通過PCI-SIG定義的，主要用于內部PC通信的串行數據總線標準；最新的Gen.4.0標準支持16 GT/s每通道的帶寬。

*2 USB

由USB-IF定義的串行數據總線標準，主要用于外圍設備連接到主機設備，如個人計算機；最新的USB3.1標準支持10 Gbit/s。

* 3抖動容限

為確定串行數據總線性能的測試方法，輸入可變抖動調制的數據到接收端，并定義為BER。

* 4 LTSSM

鏈路訓練和狀態狀態機的縮寫；狀態機管理串行數據總線上的設備間的通信狀態。

* 5 SJ / RJ/ BUJ

對于抖動類型的縮寫，根據產生源和特點進行分類。

SJ：正弦抖動
RJ：隨機抖動；分布很寬并且無界，接近正態分布。
BUJ：有界不相關抖動；由外部源產生，如來自相鄰的信號線的串?dāng)_。
